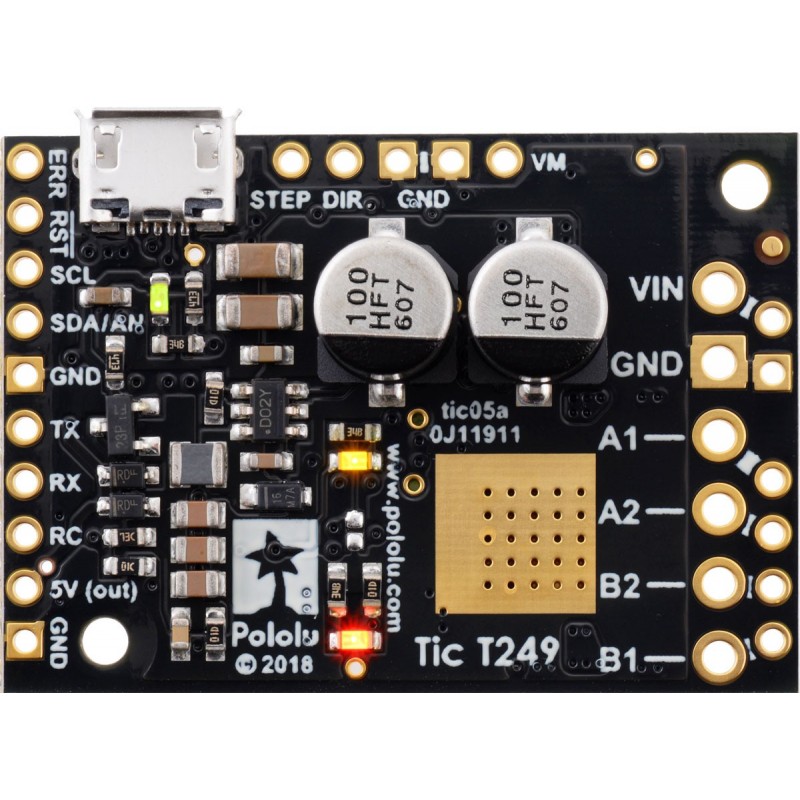

Драйвер крокового двигуна на основі системиTB67S249FTG. Дозволяє керувати кроковим двигуном з напругою від 10 до 47 В, з максимальним струмом до 1,8 А. Контролер може управлятися за допомогою: USB, Serial TTL, I2C, RC (моделювання PWM), аналогового входу або квадратурного кодера. Контролер налаштовується через порт USB і спеціальне програмне забезпечення.

Контролер оснащений активним контролем посилення (AGC), який автоматично знижує струм крокового двигуна нижче встановленого ліміту на основі фактичного навантаження двигуна, і розширеним динамічним змішаним затуханням (ADMD), який динамічно перемикається між повільним і швидким режимами затухання на основі фактичного струму двигуна, забезпечуючи вищу ефективність і більш плавні кроки на високій швидкості.

• Драйвер крокового двигуна на основі системиTB67S249FTG
• Напруга живлення двигуна: від 10 до 47 В
• Максимальний тривалий струм: 1,8 А (на канал без використання радіатора)
• Максимальний миттєвий струм: 4,5 А (на канал із використанням радіатора)
• Можливість встановлення мікрокроків: цілий, 1/2, 1/4. 1/8, 1/16 або 1/32 кроку
• Керування через: USB, послідовний TTL, I2C, сигнал ШІМ (сумісний з моделюванням ШІМ), аналоговий вхід, квадратурний кодер, STEP/DIR
• Захист від зворотного підключення живлення
• Розімкнутий контур керування швидкістю або положенням одного біполярного крокового двигуна
• Граничні прискорення і гальмування
• Максимальна швидкість кроку: 50 000 кроків в секунду
• Дуже повільна швидкість до 1 кроку кожні 200 секунд (або 1 крок кожні 1428 секунд зі зниженою роздільною здатністю)
• Обмеження струму з цифровим регулюванням
• Вхідне калібрування (навчання) і регульований ступінь масштабування для аналогових і RC сигналів
• Регулятор 5 В (не потрібно зовнішнє логічне живлення)
• Додаткові входи кінцевих вимикачів з можливістю повернення до початкового положення
• Підключається до комп’ютера через USB за допомогою кабелю USB A – Micro-B
• Безкоштовне програмне забезпечення для налаштування доступне для Windows, Linux і macOS
• Бібліотека Arduino
• Розміри: 38 x 27 x 12 мм
• Вага: 9,2 г
