Характеристики:

• Трассировка кабеля: цифровой кабельный трассировщик с защитой от помех, поддерживает режимы экранированного кабеля UTP/STP.
• UTP/тест непрерывности: проверяет цельность сетевого кабеля и обнаруживает обрывы, короткие замыкания и перекрестные соединения. Режим проверки правильного функционирования разъема RJ45.
• Измерение длины кабеля: расстояния до обрывов/короткого замыкания сетевых кабелей от 1 до 600 метров.
• Перепрошивка порта: быстро находит порты на коммутаторах и маршрутизаторах, расчет скорости передачи данных через порты.
• Тестирование PoE: обнаруживает протоколы питания PoE (802.3BT/AT/AF/нестандартные), напряжение питания, пары питания, полярность пар и питание в реальном времени при подключении к устройству нагрузки PD.
• Оптический измеритель мощности: Длина волны (нм): 850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм. Диапазон мощности (дБм): от -70 до +6 дБм. *（опционально）
• Визуальный локатор неисправностей: выходная мощность 10 мВт, длина волны 650 нм, стабильный и импульсный режимы. *（опционально）

Аксессуары:

• Эмиттер
• Кабельный трассировщик
• Кабель RJ45
• Кабель RJ11
• Кабель с зажимом типа «крокодил»
• Винт, отвертка
• Разъем RJ45-BNC (применимо только к модели с VFL и OPM)

Инструкции по эксплуатации

Интерфейсы и функции эмиттера

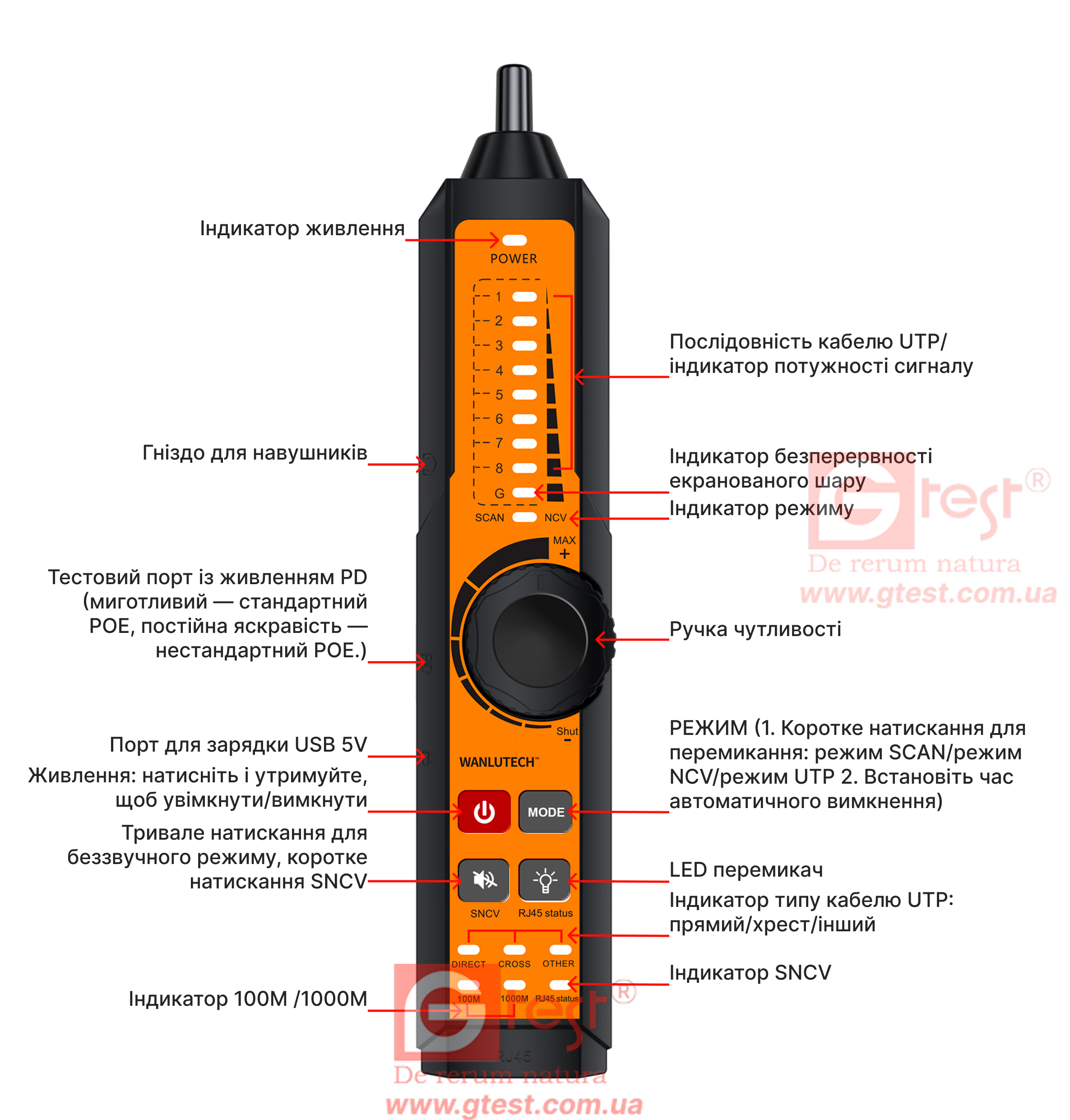

Интерфейсы и функции кабельного трассировщика (приемника)

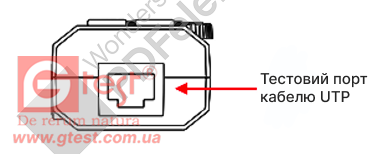

Нижний интерфейс
