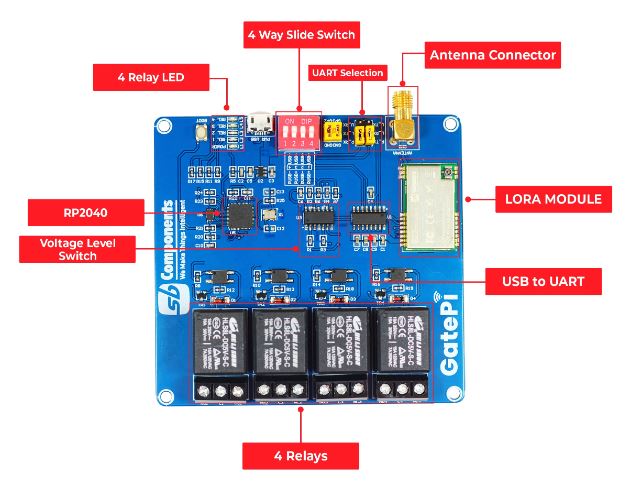

SB-Components GatePi — це модуль для дистанційного керування та передачі даних на відстань до 5 км. Пристрій поєднує мікроконтролер RP2040, чотири ізольовані реле та радіомодуль LoRa на частоті 433 МГц, що підходить для автоматизації будинків та промислових об'єктів.

• Дальність передачі даних до 5 км завдяки технології LoRa
• 4 оптично ізольовані реле з навантаженням 10А/250В AC
• Мікроконтролер RP2040 для складних алгоритмів керування
• Радіомодуль E22-400T22S на частоті 433 МГц, потужність 22 дБм
• Інтерфейси USB-UART (CH340) та прямий UART
• Антенний роз'єм IPEX та антена в комплекті

Завдяки технології LoRa Spread Spectrum Modulation модуль забезпечує стабільну передачу даних на відстань до 5 км. Це дозволяє керувати пристроями, розташованими далеко від контролера, без необхідності прокладання кабелів. Вбудований радіомодуль E22-400T22S працює на частоті 433 МГц із потужністю 22 дБм,.

Модуль оснащений чотирма оптично ізольованими реле, які дозволяють вмикати та вимикати зовнішні пристрої. Специфікація реле AC становить 10А/250В, а DC — 10А, що дає змогу керувати потужними навантаженнями, такими як освітлення, насоси чи системи поливу. Реле мають оптичну ізоляцію.

В основі модуля лежить мікроконтролер RP2040, який забезпечує функціональність модуля. Для налаштування та зв'язку з комп'ютером використовується конвертер USB-UART на базі CH340. Також доступний прямий інтерфейс UART для інтеграції модуля в існуючі системи автоматизації.

Модуль має антенний роз'єм IPEX для підключення зовнішньої антени, що входить у комплект. Це дозволяє оптимізувати рівень сигналу залежно від умов експлуатації. Конвертер рівня напруги 74HC125V забезпечує сумісність із різними логічними рівнями сигналів.
