Hat ADC v1.1 — це модуль розширення, розроблений для платформи M5Stick, що інтегрує високоякісну...АЦП-перетворювач ADS1110Система використовує технологіюΔ-Σ (Дельта-Сигма), пропонуючи16-бітна роздільна здатність, автоматичне калібрування та дуже точне вимірювання аналогових сигналівМодуль дозволяє вимірювати вхідну напругувід 0 В до 12 Взавдяки використанню додаткових вхідних схем, що розширюють стандартний робочий діапазон ADS1110. Вбудований програмованийПідсилювач PGAдозволяє налаштувати чутливість вимірювання відповідно до вимог конкретного застосування. Зв'язок здійснюється через шину I2C з адресою 0x48, що забезпечує легку інтеграцію з проектами на базі Arduino, UiFlow, Blockly та MicroPython.

• Перетворювач ADS1110:точний 16-бітний дельта-сигма АЦП
• Вимірювання напруги:вхідний діапазон від 0 В до 12 В
• Зв'язок I2C:проста інтеграція з мікроконтролерами та M5StickC
• Автоматичне калібрування:стабільні та точні вимірювання
• Програмований підсилювач PGA:регулювання посилення x1, x2, x4, x8
• Програмована частота дискретизації:від 8 SPS до 128 SPS
• Підтримка платформи розробки:Arduino, UiFlow, Blockly, MicroPython
• Компактний дизайн:ідеально підходить для проектів Інтернету речей та вбудованих систем

• Модель: Hat ADC v1.1
• Мікросхема АЦП: ADS1110
• Роздільна здатність АЦП: 16 біт
• Тип перетворення: Дельта-Сигма
• Діапазон вхідної напруги: від 0 В до 12 В
• Зв'язок: I2C, адреса: 0x48
• Програмоване посилення PGA: x1, x2, x4, x8
• Швидкість дискретизації: від 8 SPS до 128 SPS
• Автоматичне калібрування: так
• Вбудований генератор тактової частоти: так
• Сумісність: M5StickC, Arduino, UiFlow, Blockly, MicroPython
• Розміри: 24,0 x 24,9 x 13,7 мм
• Вага: 6 г

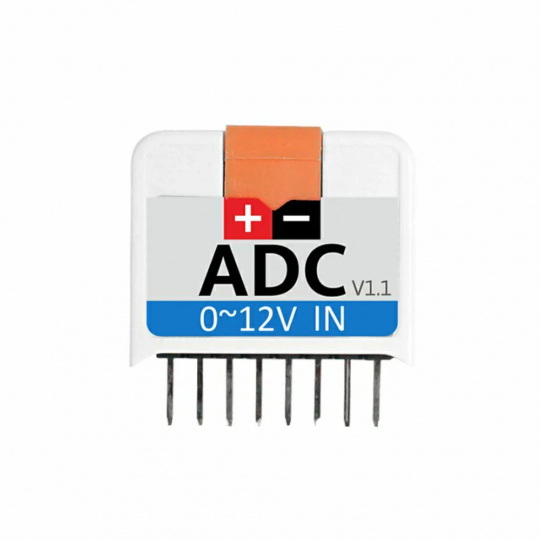

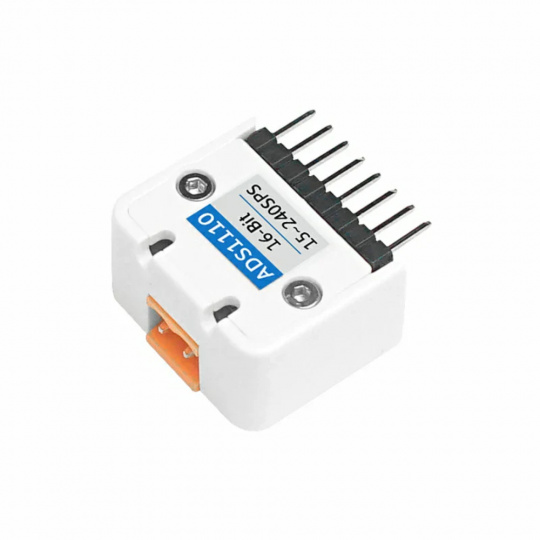

• Модуль M5StickC АЦП Hat ADS1110 версії 1.1
• Роз'єм клемної колодки HT3.96-2P
