Модуль дільника частоти MB506 EVAL (прескалер) 50 МГц-2,4 ГГц, 64128256 2,4 ГГц, новинка.

Особливості:
-Універсальний поділ частоти: прескалер пропонує коефіцієнти поділу частоти 64, 128 та 256 за допомогою простої конфігурації DIP-перемикача.
-Стабільна вихідна амплітуда: завдяки стабільній вихідній амплітуді VOUT = 1,6 В (розмах) MB506 забезпечує надійну передачу сигналу.
-Міцна конструкція. Цей прескалер виготовлений із міцного матеріалу друкованої плати та має компактні розміри 6 x 3 x 1 см. Він розрахований на тривалий термін служби.
-Стабільність при високих температурах: працюючи зі стабільністю від -40 ℃ до +85 ℃, MB506 зберігає продуктивність у різних середовищах.
-Широкий частотний діапазон: цей модуль прескалера MB506 охоплює діапазон від 50 МГц до 2,4 ГГц та підтримує широкий спектр мікрохвильових додатків.

Характеристики:
Типова вхідна частота: 50 МГц-2,4 ГГц (максимум до ~2.4–3 ГГц залежно від рівня сигналу)
Коефіцієнти поділу: 64, 128 або 256 (через двобітний DIP-перемикач)
Вихідна амплітуда: 1,0-1,6 Вpp+1/2VCC
Амплітуда вхідного сигналу: -16 дБм-5,5 дБм (що вище частота, тим вище вхідні вимоги)
Стабільна вихідна амплітуда VOUT = 1,6 В (пік-пік)
Повна схема синтезатора ФАПЛ з урахуванням Fujitsu MB87006A, ІС синтезатора ФАПЧ.
Напруга живлення: 4,5 В - 5,5 В (номінальна 5 В)
Потужність: близько 90 мВт (струм ~18-20 мА)
Вхідний/вихідний інтерфейс: роз'єм SMA (мама), імпеданс 50 Ом
Широкий діапазон робочих температур: від -40 до +85 градусів.
Колір: зелений
Матеріал: друкована плата
Розмір: 6 х 3 х 1 см

Налаштування коефіцієнта розподілу (S1)

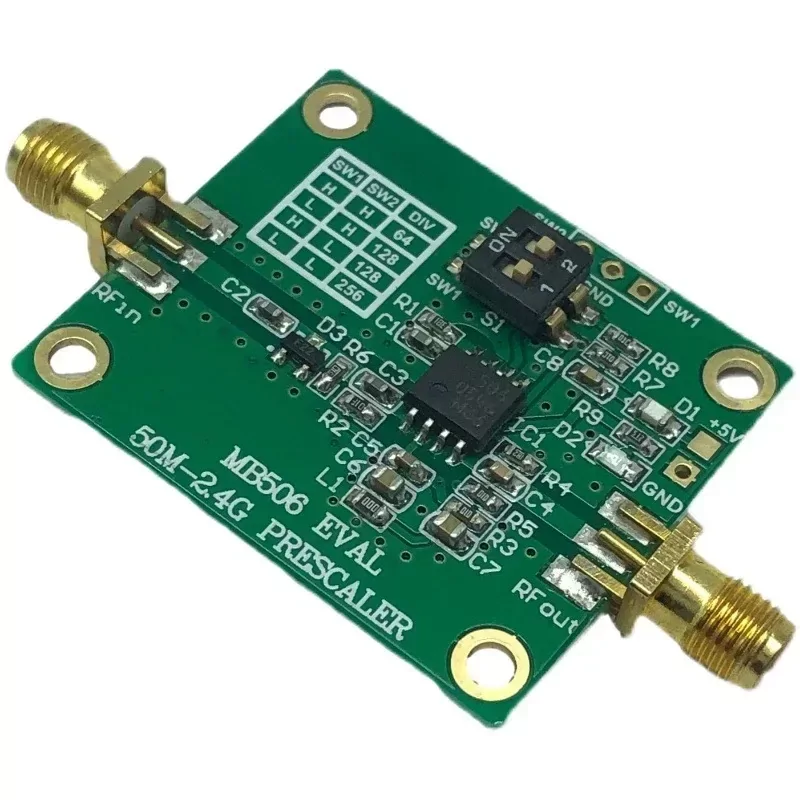

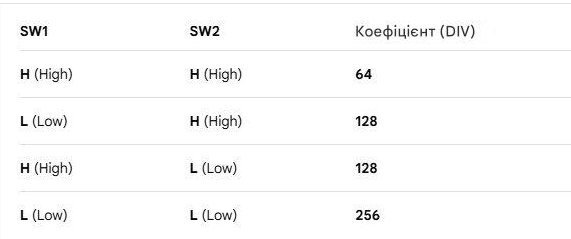

На платі встановлено двопозиційний DIP-перемикач (SW1, SW2), який дозволяє вибрати потрібний коефіцієнт розподілу згідно таблиці, надрукованої прямо на текстоліті:

Примітка: Положення "ON" на перемикачі зазвичай відповідає логічному рівню L (Low), оскільки замикає контакт на землю.

Застосування:
Вимірювальні прилади – розширюють діапазон частотомірів (частотоміри) до 2.4 ГГц.
Радіоаматорські проекти (аматорське радіо) - інтернет-частоти 2.4 ГГц (Wi-Fi, Bluetooth, інтернет-частоти).
Синтезатори частоти (PLL) - як частина петлі фазового автопідстроювання (разом з чіпами типу MB87006A).
ДБС (супутникове ТБ), кабельне ТБ, УВЧ-трансивери.
Тестування та налагодження НВЧ-пристроїв.

Підключення
Живлення: Подайте +5 на контактний майданчик +5V і з'єднайте землю з майданчиком GND.
Вхід (RF in): Подайте досліджуваний ВЧ-сигнал (амплітудою від -16 дБм до +5,5 дБм) на лівий роз'єм SMA.
Вихід (RF out): Зніміть поділений сигнал із правого роз'єму SMA для подачі на частотомір або контролер.

У комплекті:
1 х модуль розподілу частоти.
