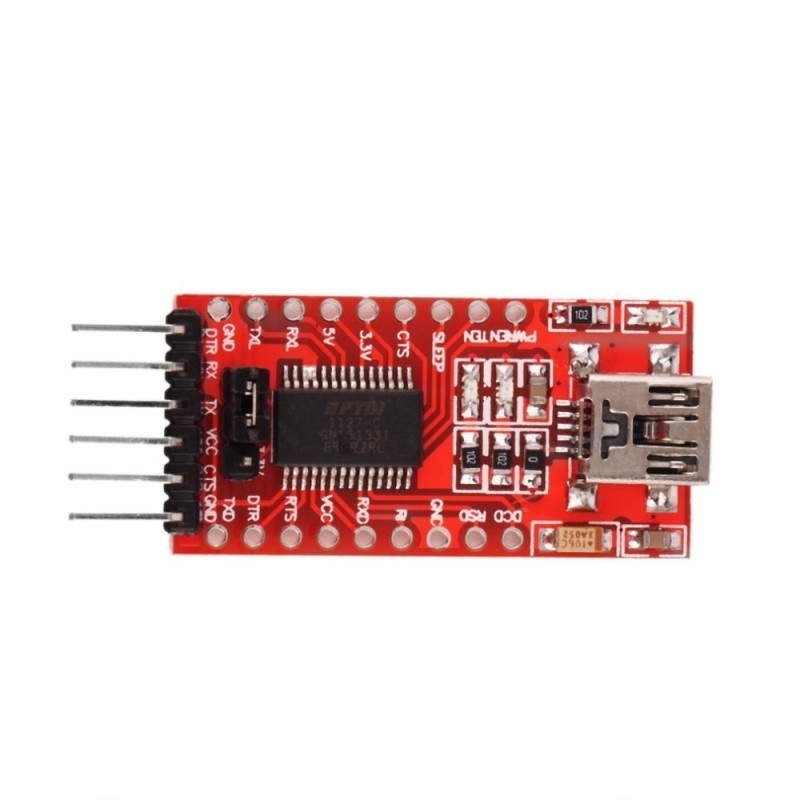

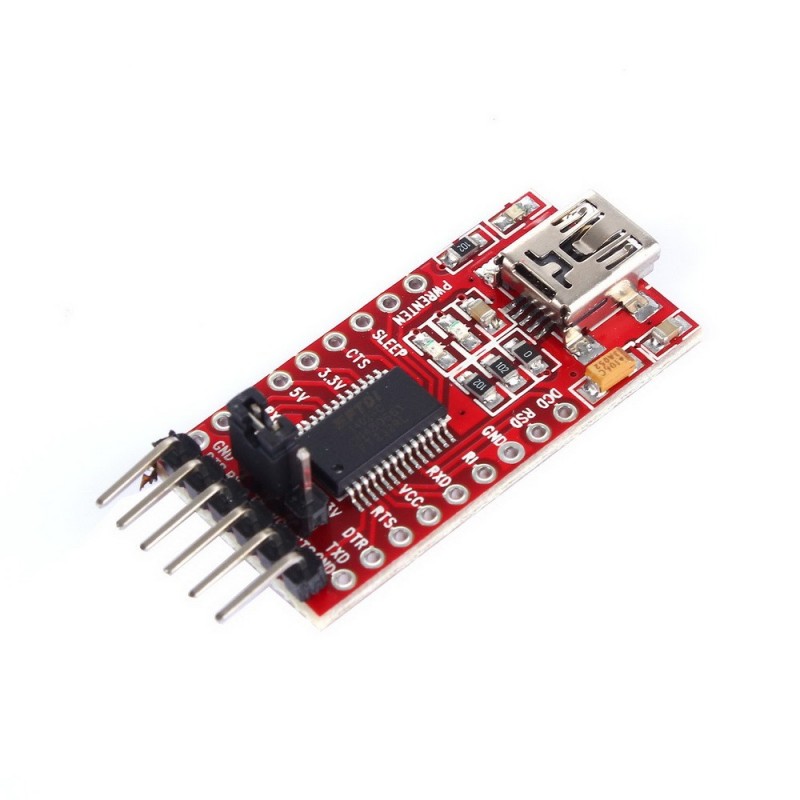

Конвертер USB-UART, оснащений мікросхемою FT232RL, забезпечує надійне перетворення сигналу між інтерфейсами USB і UART. Завдяки використанню мікросхеми FTDI FT232RL з внутрішнім генератором і пам'яттю EEPROM модуль не вимагає зовнішніх компонентів. Він підтримує логічні рівні 3,3 В і 5 В, які можна легко змінити за допомогою перемички на платі. Всі лінії FT232RL виведені на плату, що збільшує можливості інтеграції, а світлодіоди вказують на активність ліній TX і RX. У конвертері використовується роз'єм miniUSB.

• Мікросхема FT232R
• Повний протокол USB 2.0
• Зовнішнє кварцування не потрібне
• Внутрішня EEPROM для ідентифікаторів пристроїв
• Діоди, що вказують на роботу лінії TX і RX
• Сумісний з пристроями 3,3 В і 5 В
• Роз'єм MiniUSB
• Розміри: 17 х 32,5 мм

Підключити конвертер дуже просто. Досить:

1. Встановіть відповідну робочу напругу. За допомогою перемички на платі можна встановити, чи буде перетворювач працювати на логічному рівні 3,3 В або 5 В. Дуже важливо, щоб напруга відповідала вимогам підключеного пристрою, щоб уникнути його пошкодження.
2. Підключіть конвертер до комп'ютера через роз'єм miniUSB. Комп’ютер визначить конвертер як новий послідовний порт (USB 2.0). Необхідно встановити відповідні драйвери, які можна завантажити з сайту виробника FTDI. У більшості випадків Windows, Linux і macOS встановлюють драйвери автоматично.
3. Підключіть лінії TX, RX, GNDдо відповідних контактів пристрою. Лінії TX (передавання) і RX (отримання) використовуються для обміну даними між комп’ютером і мікроконтролером. Важливо правильно підключити лінії, щоб уникнути пошкодження обладнання - ми підключаємо TX конвертера до RX пристрою, а RX конвертера до TX пристрою.

• Програмування Arduino: Конвертер USB-UART можна використовувати для завантаження коду на плати Arduino, які не мають інтегрованого порту USB, наприклад Arduino Pro Mini.
• Програмування модулів ESP32 і ESP8266: у випадку модулів ESP32 і ESP8266 конвертер дозволяє завантажувати прошивку та спілкуватися з цими модулями під час запуску проектів розумного будинку.
• Налагодження мікроконтролера: Завдяки лініям RX і TX ви можете контролювати роботу мікроконтролера, що надзвичайно корисно під час роботи над просунутими проектами, особливо коли ми не маємо доступу до більш просунутих інструментів налагодження.
• Зв'язок з модулями SONOFF: Модулі SONOFF, які використовуються в системах розумного дому, можна модифікувати та програмувати за допомогою перетворювача USB-UART. Це дозволяє завантажувати альтернативне програмне забезпечення, наприклад Tasmota.
• Тестування послідовних інтерфейсів: Перетворювач USB-UART можна використовувати для тестування пристроїв із послідовним інтерфейсом, таких як промислові контролери або датчики, які обмінюються даними через UART TTL.
• Створення мосту USB-UART: конвертер можна використовувати як міст для зв’язку між пристроєм, обладнаним UART, і комп’ютером, що корисно в промислових застосуваннях і вбудованих системах.
• Програмування мікроконтролера STM32: Цей перетворювач також використовується для програмування мікроконтролерів STM32, які мають інтерфейс UART як один із методів зв'язку та програмування.

На платі конвертера є два світлодіоди, які вказують на роботу ліній TX і RX. Це дозволяє легко перевірити, чи правильно надсилаються та приймаються дані. Світлодіод TX загоряється, коли дані передаються з конвертера, а світлодіод RX загоряється, коли дані приймаються конвертером. Це особливо корисно під час діагностики проблем спілкування.

Компактні розміри (17 x 32,5 мм) дозволяють легко встановлювати конвертер в проектах, що вимагають обмеженого простору. Модуль оснащений роз'ємом miniUSB, що забезпечує зручне підключення до різних пристроїв.
