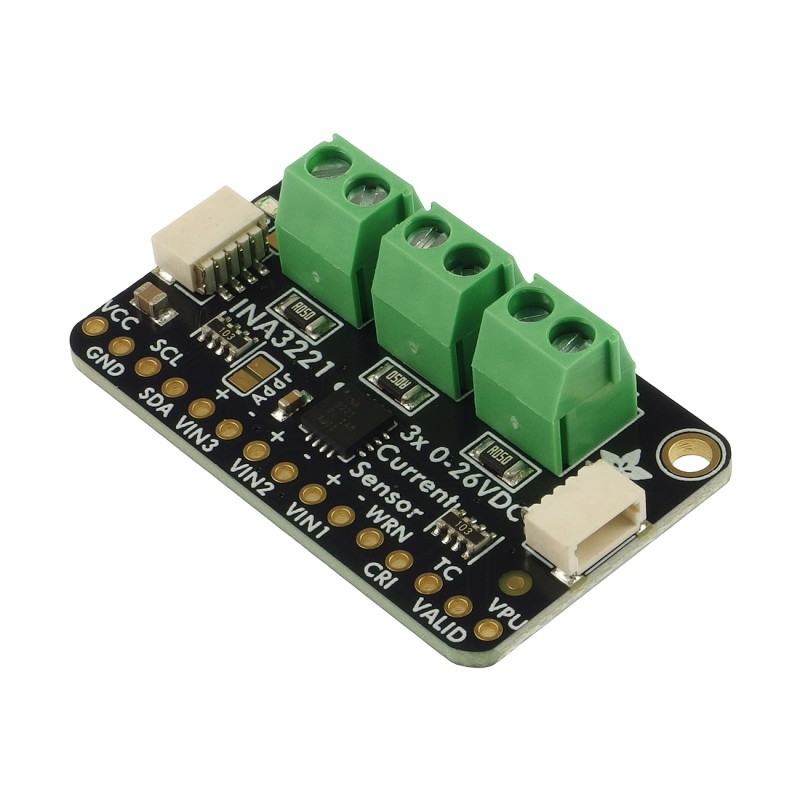

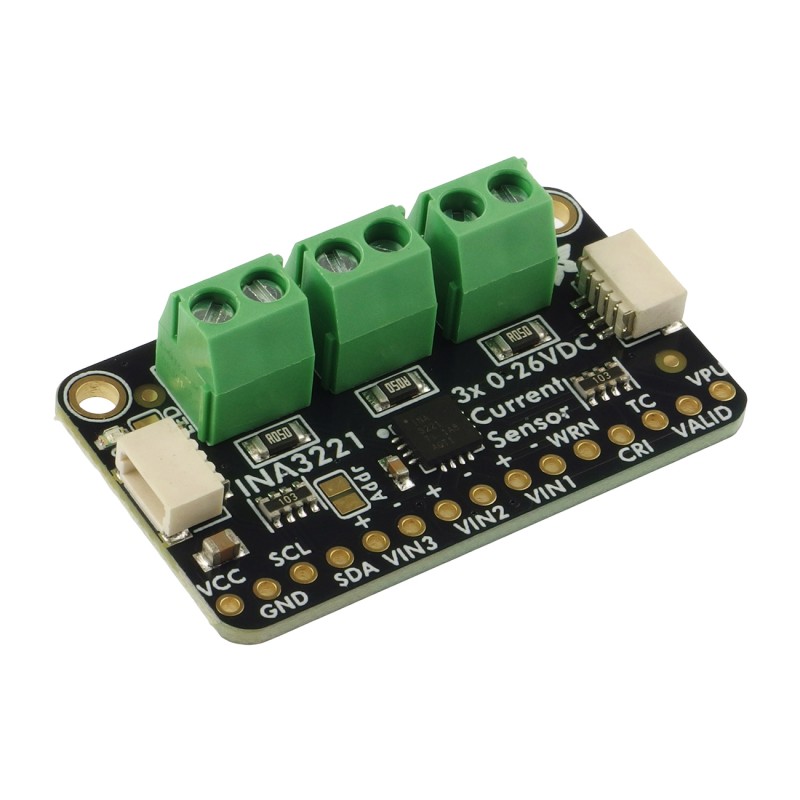

МодульINA3221це ідеальне рішення для людей, які потребують моніторингукілька силових рейокодночасно. Замість того, щоб використовувати кілька мультиметрів, вам просто потрібно підключити плату з датчиком, який дозволяєвимірювання напругиіпостійного струмудлятри джерела живленнячерез інтерфейсI2Cз точністю ±1%. МодульINA3221дозволяє вимірювати напругу до+26В постійного струму, незважаючи на те, що система живиться під напругою3В або 5В, що робить його ідеальним дляконтроль часу автономної роботиабосонячні панелі.

Точний підсилювач вимірює напругу на вбудованомушунтові резистори 0,05 Ом(1%), що дозволяє вимірювати струми до±3,2 А. Завдяки 13-розрядному АЦП роздільність вимірювання в цьому діапазоні становить0,4 мА. Досвідчені користувачі можуть замінити шунтуючий резистор, щоб налаштувати діапазон вимірювання, наприклад, за допомогою шунтуючого резистора0,01 Омдозволяє вимірювати струми до16.4Aз роздільною здатністю2 мА.

Робота дуже проста - просто підключіть модуль до джерела живленнявід 3 до 5 В постійного струму, підключіть контакти I2C до мікроконтролера та підключіть контрольовані джерела до входівVIN1/2/3+, а навантаження доVIN1/2/3-. Також можна налаштувати виходи попередження про перевантаження.

• Діапазон вимірювання напруги: від 0 В до 26 В
• Діапазон вимірювання струму: ±3,2 А (можна розширити заміною шунтуючого резистора)
• Вбудовані вимірювальні резистори: 0,05 Ом (1%)
• Точність вимірювання: ±1%
• 13-розрядний АЦП з роздільною здатністю 0,4 мА при ±3,2 А
• Настроювані параметри усереднення вимірювань
• Програмовані виходи попереджень і тривог
• Підтримка інтерфейсу I2C (адреса за замовчуванням 0x40, можна змінити на 0x41)
• Напруга живлення: від 2,7 до 5,5 В
• Розміри: 38,6 x 22,9 x 10,5 мм
• Вага: 5,8 г
