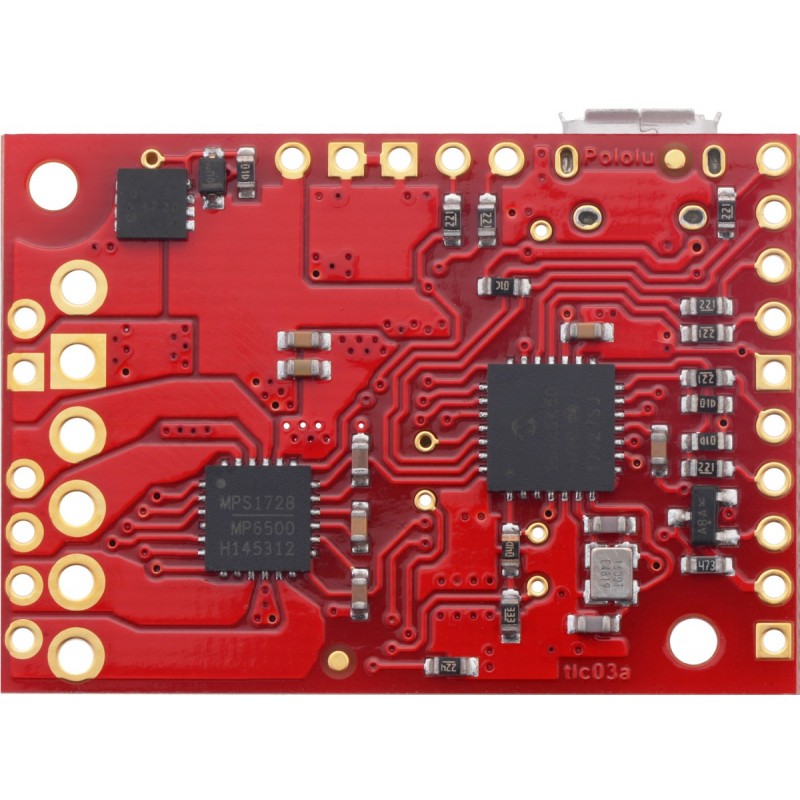

Драйвер крокового двигуна на базі мікросхеми MP6500. Дозволяє керувати кроковим двигуном з напругою котушки 4,5...35 В, при цьому максимальний струм на котушку до 1,5 А (2,5 А при використанні додаткового радіатора для охолодження). Контролер може управлятися за допомогою: USB, TTL, I2C, RC (моделювання ШІМ), аналогового входу або квадратурного кодера. Також можливе керування через входи STEP і DIR. Застосування високого стану до штифта STEP призведе до обертання двигуна на один крок, напрямок обертання вала двигуна вибирається шляхом застосування відповідного стану до штифта DIR. Модуль має захист від зворотного підключення живлення. При живленні модуля напругою в діапазоні 4,5...5,5 В логічні рівні будуть нижчими за норму, що може вплинути на роботу модуля. Більше інформації в посібнику користувача

Увага!

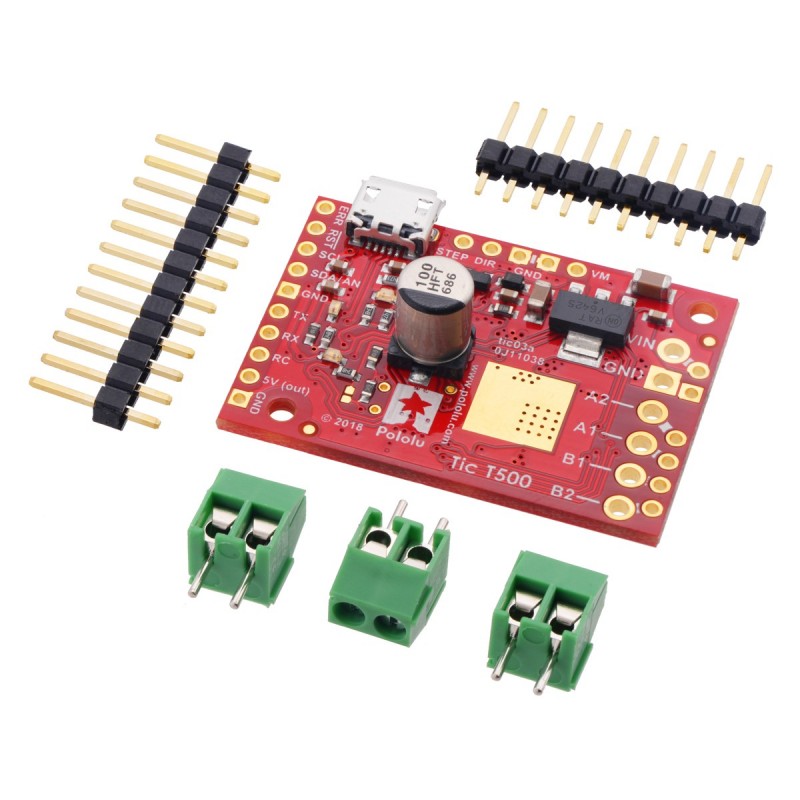

Модуль продається без розпаяних роз'ємів (вони йдуть в комплекті з модулем), їх необхідно спаяти самостійно. Також у продажу є модуль з припаяними роз'ємами -Tic T500 USB - контролер крокового двигуна

• Драйвер крокового двигуна на базі системи MP6500
• Напруга живлення двигуна: 4,5...35 В
• Максимальний тривалий струм: 1,5 А (на канал без використання радіатора)
• Максимальний миттєвий струм: 2,5 А (на канал із використанням радіатора)
• Налаштування мікрокроку: ціле, 1/2, 1/4 або 1/8
• Можливість управління через:
• USB
• TTL
• I2C
• RC (моделювання ШІМ)
• аналоговий вхід
• квадратурний кодер
• КРОК/НАПР
• Захист від зворотного підключення живлення

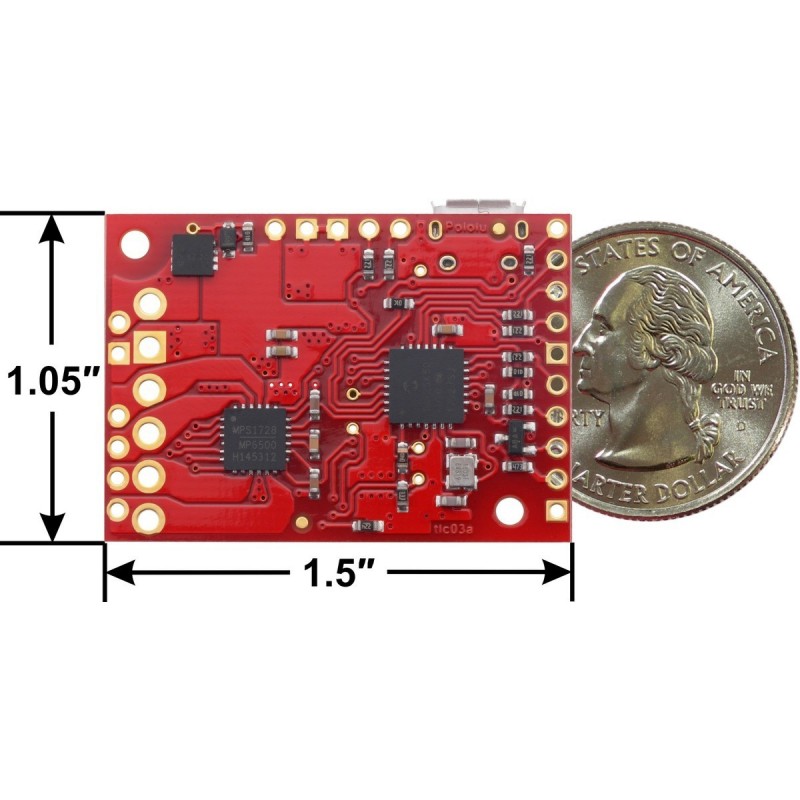

• Розміри: 38 x 27 x 11 мм (без розпаяних роз'ємів)
• Вага: 4,8 г (без розпаяних роз'ємів)

• Мультиінтерфейсний модуль контролера крокового двигуна Tic T500 USB
• Гвинтові з'єднувачі ARK 3,5 мм
• Роз'єми Goldpin
