Основні

Мінімальний допуск емкості	5 %
Мінімальна робоча температура	-25 град.
Тип діелектрика	Електроліт
Тангенс угла диэлектрических потерь	0.20
Тип конденсатора	Низьковольтний

47mkf - 25v RD 5*11 SAMWHA, 105 °CЕлектроліт 5*11

Серия: RD

Напруга: 25 В

Розмір: 5 x 11 мм

Виробник: SAMWHA

Максимальна робоча температура: 105°C

Тип: Електролітичний конденсатор загального застосування

Зображення слугують тільки для ознайомлення
Див. специфікації продукту

Конденсатори серія RD 105C, 2000 h, зменшений розмір

Термін експлуатації конденсатора залежно від температури

Температурний діапазон	Напруга (В)				6,3~100					160~350				400, 450
	температурний діапазон				-55~+105oC					-40~+105oC				-25~+105oC
Струм витоку (макс.)	WV≤100								WV>100
	I = 0.01CV або 3 мкА після 2 хв. I = 0.03CV або 4 мкА після 1 хв.								I = 0.02CV + 15 мкА після 5 хв.
Допустиме відхилення місткості	±20% за 120 Гц, 20 °C
Діелектричні втрати (tanö) за 120 Гц, 20 °C (макс)	За місткості >10000 мкФ: tan ÷ збільшується на 0,02 на кожні 1000 мкФ
	WV	6.3	10	16		25	35	50				63	100		160~250		350~450
	Tan δ	0.28	0.24	0.20		0.16	0.14	0.12				0.10	0.08		0.15		0.20
Стабільність за низьких температур (імпеданс за 120 Гц)	WV			6.3		10	16	25			35	50~100	160		200~350	400		450
	Z-25oC/Z+20oC			5		4	3	2			2	2	3		4	6		10
	Z-40oC/Z+20oC			10		8	6	4			3	3	4		8	-		-
Зміна параметрів після 2000 год роботи за номінальної напруги та 105 °C	Струм витоку							початкове значення, або менше
	Зміна місткості							в межах +-20% від початкового значення
	Tan δ							менш ніж 200% початкового значення

Збільшення максимально допустимого струму пульсації залежно від температури

температура ОС	40	60	70	85	105
множник	2.4	2.1	1.78	1.65	1.0

Збільшення максимально допустимого струму пульсації залежно від частоти
мкФ\частота	50 Гц	120Гц	300 Гц	1 кГц	10кГц~
~47	0.75	1	1.35	1.55	2.0
68~680	0.80	1	1.25	1.34	1.5

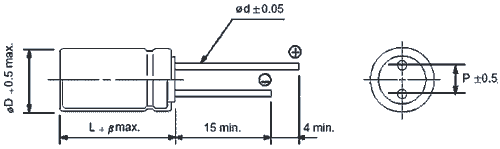

Габаритні розміри та максимальний струм пульсації

мкФ\В	6,3	10	16	25	35	50	63	100	160	200	250	350	400	450
2,2						5x11 24	5x11 26	5x11 26	6.3x11 23	6.3x11 23	6.3x11 23	8x11.5 28	8x11.5 28	10x12.5 27
4,7						5x11 35	5x11 38	5x11 38	6.3x11 34	8x11.5 40	8x11.5 40	10x12.5 47	10x12.5 47	10x16 43
10						5x11 51	5x11 56	5x11 56	10x12.5 68	10x12.5 68	10x12.5 68	10x16 75	10x20 82	12.5x20 80
22						5x11 75	5x11 83	6.3x11 95	10x16 111	10x16 111	10x20 121	12.5x20 143	12.5x25 155	16x25 144
33						5x11 92	6.3x11 116	8x11.5 137	10x20 149	10x20 149	12.5x20 175	12.5x25 190	16x25 211	16x31.5 193
47					5x11 96	6.3x11 127	6.3x11 139	10x12.5 190	12.5x20 208	12.5x20 208	12.5x25 227	16x25 252	16x31.5 276	16x35.5 242
100			5x11 119	6.3x11 151	6.3x11 160	8x11.5 218	8x11.5 239	10x20 332	12.5x25 331	16x25 368	16x31.5 402
220	5x11 146	5x11 162	6.3x11 203	8x11.5 264	8x11.5 280	10x12.5 376	10x16 451	12.5x25 630	16x31.5 596	18x35.5 671
330	6.3x11 206	6.3x11 228	8x11.5 293	8x11.5 324	10x12.5 399	10x16 504	10x20 603	16x25 856	18x35.5 822
470	6.3x11 246	6.3x11 272	8x11.5 349	10x12.5 449	10x16 521	10x20 657	12.5x20 844	16x25 1021
1000	8x11.5 422	10x12.5 544	10x16 648	10x20 782	12.5x20 974	12.5x25 1226	16x25 1490	18x40 1925
2200	10x20 778	10x20 844	12.5x20 1055	12.5x25 1235	16x25 1426	16x35.5 1794
3300	12.5x16 983	12.5x20 1148	12.5x25 1323	16x25 1562	16x35.5 1857	18x35.5 2152	÷ розмір корпусу D x L (mm) ÷ струм пульсації (mA rms) за 105 °C, 120 Гц
4700	12.5x20 1219	12.5x25 1421	16x25 1657	16x31.5 1916	18x35.5 2224
10000	16x25 1807	16x35.5 2172	18x35.5 2409
22 000	18x40 2652
