Солнечный узел SenseCAP Solar Node P1-Pro от Seeedstudio — этополноценный коммуникационный центрпредназначен для создания и расширения полевых сетей.LoRa MeshCoreВ устройстве используется энергоэффективный микроконтроллер.nRF52840радиомодульSX1262и GNSS-приемникЛ76КПоддерживаются GPS, GLONASS и Galileo.Предустановленное программное обеспечение MeshCore RepeaterПозволяет быстро использовать устройство в качестве промежуточной точки в многоступенчатой связи. Питание обеспечиваетсясолнечная панель мощностью 5 Втiчетыре батареи 18650, иИнтерфейс GroveПозволяет расширять функциональность за счет дополнительных устройств. Корпус имеет класс защиты.IPX6Благодаря этому конструкция приспособлена для длительной установки на открытом воздухе.

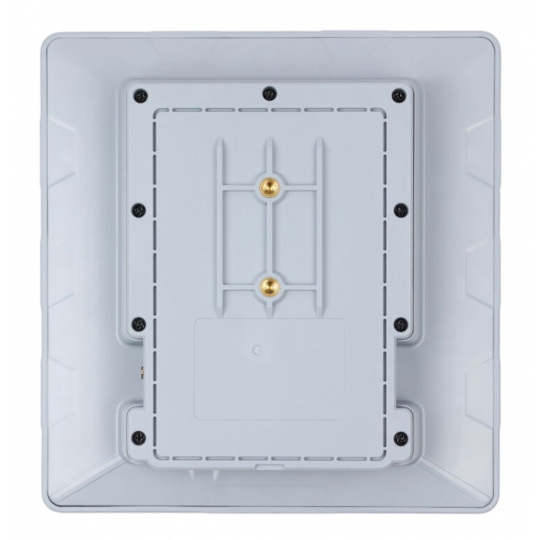

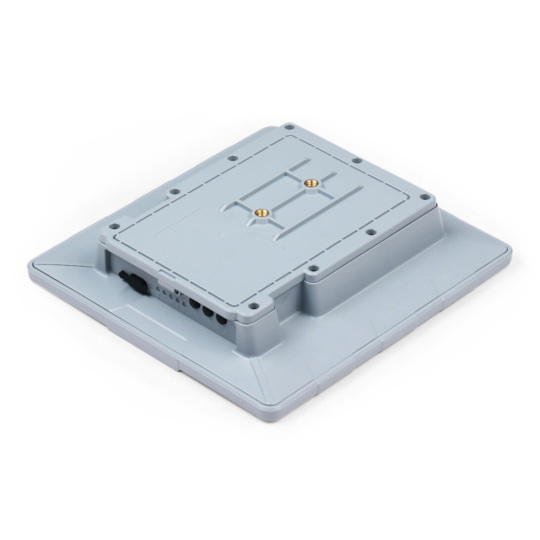

SenseCAP Solar Node P1-Pro - коммуникационный узел LoRa MeshCore - Seeedstud

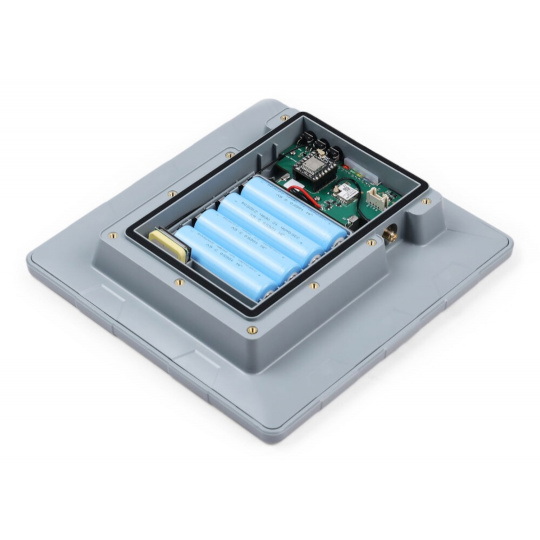

Солнечный модуль SenseCAP Solar Node P1-Pro оснащен четырьмя батареями 18650.

• Предустановленный ретранслятор MeshCoreУстройство готово к работе в качестве промежуточного узла, расширяющего радиус действия сети MeshCore.
• LoRa — связь на большие расстоянияМодуль Wio-SX1262 с чипом Semtech SX1262 обеспечивает мощность передачи до 22 дБм.
• Дальность действия от 8 до 9 км: возможно на открытом пространстве при соответствующих условиях распространения и правильной установке антенны.

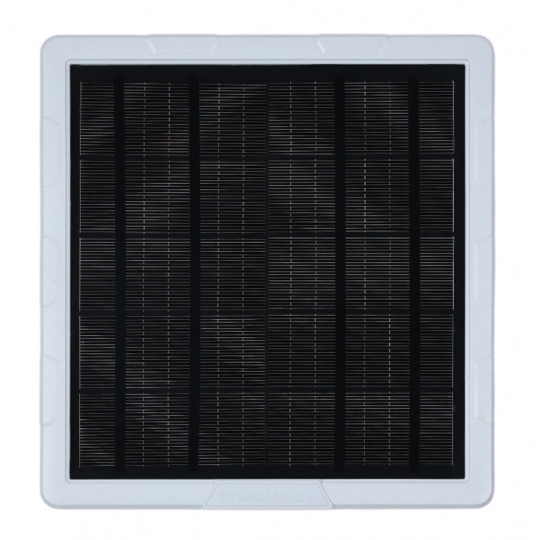

• 5 Вт на солнечных батареяхВстроенная панель позволяет заряжать устройство во время работы в полевых условиях.
• Четыре батареи 18650Элементы питания емкостью 3350 мАч каждый обеспечивают запас энергии даже при ограниченном воздействии солнечного света.
• GNSS-позиционированиеМодуль L76K поддерживает системы GPS, GLONASS и Galileo.
• Энергосберегающий nRF52840: 32-битный процессор ARM Cortex-M4 с блоком обработки чисел с плавающей запятой (FPU), работающий на частоте 64 МГц.
• Bluetooth 5.0Аппаратное обеспечение обеспечивает поддержку энергоэффективной связи Bluetooth.
• Grove InterfaceПоддержка интерфейсов I2C, UART и GPIO упрощает расширение устройства за счет дополнительных модулей и датчиков.
• Устойчивость к внешним условиямКорпус IPX6 предназначен для использования в полевых условиях.
• Гибкая сборкаВходящий в комплект кронштейн с шарнирным соединением позволяет легко установить устройство на стойку и задать соответствующий угол наклона.
• Сигнальные диодыОни предоставляют информацию о зарядке, завершении зарядки, доступности солнечной энергии и активности LoRa, а также многое другое.

MeshCore — этоСистема связи с открытым исходным кодом, использующая LoRa.для создания независимых радиосетей, в которых сообщения могут передаваться между последовательными узлами. Солнечный узел SenseCAP P1-Pro имеетпредустановленная на заводе прошивка ретранслятораТаким образом, его основная функция заключается в приеме и пересылке соответствующих пакетов, что позволяет увеличить дальность действия и развить многоузловую инфраструктуру MeshCore. Ретранслятору не нужно повторно передавать каждый полученный пакет, и его работой можно управлять в соответствии с механизмами, предоставляемыми платформой MeshCore. В практической сети солнечный узел может быть размещен на большой высоте и выступать в качестве постоянного промежуточного звена между устройствами-компаньонами. Это позволяетМожно построить обширную коммуникационную инфраструктуру без мобильного оператора, Wi-Fi или постоянного подключения к электросети.MeshCore также предоставляет инструменты для настройки и обновления программного обеспечения устройств, совместимых с платформой.

Диапазон связи между двумя устройствами можетПротяженность маршрута составляет 8-9 км по открытой местности.

Солнечный узел SenseCAP P1-Pro для Meshcoreдоставленныйотносится к дозагруженное программное обеспечениеMeshcoreРетранслятор.

• Микроконтроллер: Seeedstudio XIAO nRF52840 Plus
• Микроконтроллер: Nordic nRF52840
• Ядро: ARM Cortex-M4 с блоком обработки чисел с плавающей запятой (FPU), 32-битное.
• Тактовая частота: 64 МГц
• Оперативная память: 256 КБ
• Флэш-память микроконтроллера: 1 МБ
• Дополнительная флэш-память: 2 МБ
• Модуль LoRa: Wio-SX1262
• Радиочип: Emtech SX1262
• Диапазон рабочих частот модуля LoRa: от 862 МГц до 930 МГц.
• Максимальная мощность передачи: 22 дБм
• Антенна LoRa: стержень, резина
• Диапазон частот антенны LoRa: от 868 МГц до 915 МГц.
• Коэффициент усиления антенны LoRa: 2 дБи
• Тип антенного разъема: SMA с прикрепленным радиочастотным кабелем RP-SMA Male - RF-SMA Female
• Длина радиочастотного кабеля: 300 мм
• GNSS-модуль: XIAO L76K
• Поддерживаемые системы GNSS: GPS, GLONASS, Galileo.
• GPS L1 C/A: 1575,42 МГц
• ГЛОНАСС L1: 1602 МГц
• BeiDou B1 - частота антенны: 1561,098 МГц
• Bluetooth: 5.0
• Солнечная панель: 5 Вт
• Питание через USB Type-C: 5 В/1 А
• Солнечная энергия: 5 В/1 А
• Аккумуляторы: 4 x литий-ионных NMC аккумулятора 18650
• Емкость одной батареи: 3350 мАч
• Зарядка: через USB Type-C или солнечную панель.
• Заводская прошивка: MeshCore Repeater
• Диапазон рабочих температур: от -40°C до 60°C
• Диапазон температур зарядки: от 0°C до 50°C
• Интерфейс расширения: 1 x Grove
• Поддерживаемые интерфейсы Grove: I2C, GPIO, UART
• Сервисный интерфейс: USB Type-C
• Кнопки: питание, сброс, кнопка пользователя.
• Светодиоды: 2 индикатора состояния зарядки, 1 индикатор состояния солнечной панели, 1 индикатор активности MeshCore, 1 пользовательский светодиод.
• Класс защиты: IPX6
• Диаметр опорной стойки с прикрепленным зажимом: от 70 до 100 мм.
• Размеры: 191,2 x 201,2 x 42,1 мм

• Солнечный узел SenseCAP Solar Node P1-Pro с модулем GNSS и батареями.
• Комплект монтажных кронштейнов с карданным шарниром, соединителем, зажимным держателем и лентой.
• Антенна LoRa 2 dBi в диапазоне частот от 868 МГц до 915 МГц
• Радиочастотный кабель RP-SMA штекер - RF-SMA гнездо, длина 300 мм.
• Винт с шестигранной головкой 1/4-20 UNC, длина 6 мм - 2 шт.
• Машинный винт M6 x 14 мм, P1.0 - 4 шт.
• Кабель USB Type-C

Элементы, входящие в набор.
