M5Stack Chain Buzzer — это выходной узел, предназначенный для созданияакустические и визуальные сигналыв проектах, использующих экосистему M5Stack Chain. Модуль включает в себя:зуммер MLT-5020иадресуемый RGB-диод WS2812CЭто позволяет одновременно генерировать звуковые сигналы и информировать пользователя о состоянии устройства с помощью света. Управление работой устройства осуществляется с помощьюМикроконтроллер STM32G031G8U6Общение осуществляется посредствомUARTсо скоростью 115200 бит/с, идва порта HY2.0-4PОни позволяют создавать цепочки с другими устройствами серии Chain. Благодаря своим небольшим размерам модуль идеально подходит для систем сигнализации, панелей управления, автоматизации и систем «умного дома».

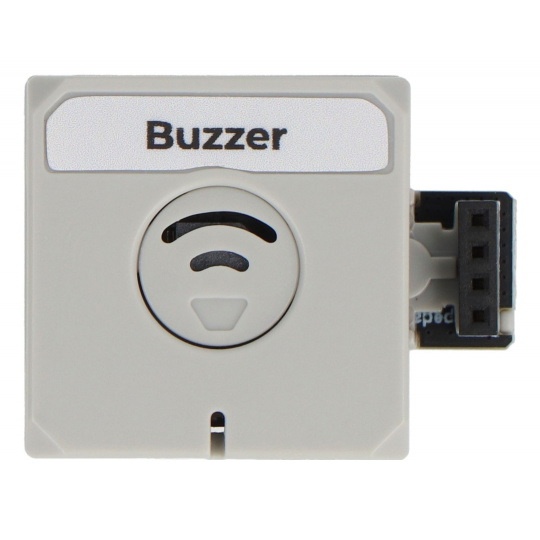

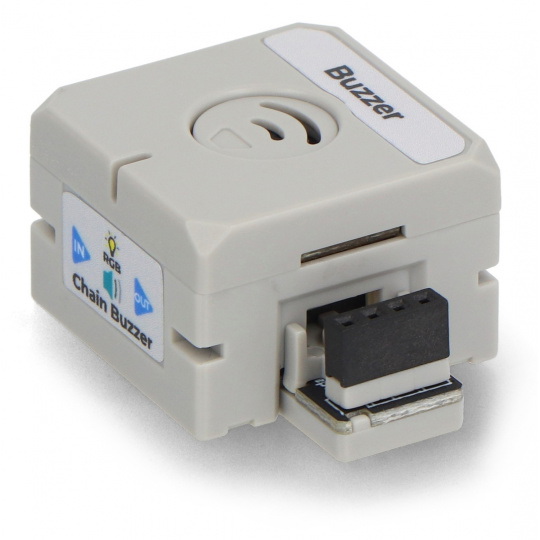

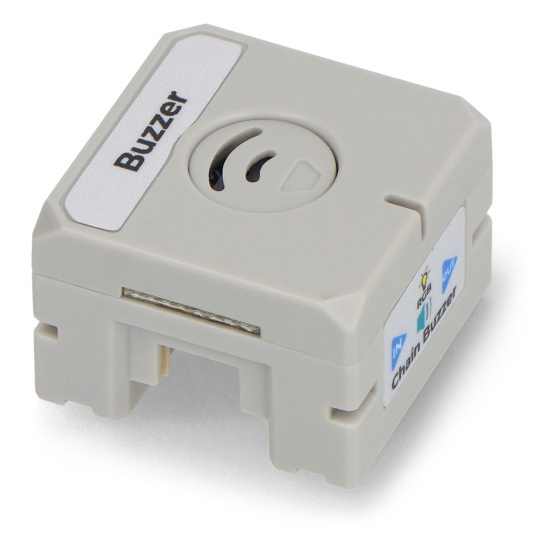

Модуль зуммера с RGB-светодиодом - M5Stack U224.

Возможность соединять модули в шине Chain упрощает создание более сложных интерактивных систем.

• Звуковой сигналВстроенный зуммер MLT-5020 позволяет генерировать сообщения и предупреждающие сигналы.
• Программируемый RGB-диодМикросхема WS2812C обеспечивает визуальное отображение состояния устройства.
• Микроконтроллер STM32G031G8U6отвечает за управление функциями модуля и обработку коммуникаций.
• связь по UARTПередача данных осуществляется со скоростью 115200 бит/с в конфигурации 8N1.
• Последовательное соединениеДва разъема HY2.0-4P позволяют подключать дополнительные устройства из серии M5Stack Chain.
• Сочетание звука и светапозволяет создавать четкие сигналы тревоги, предупреждения и состояния.
• Компактный размерКомпактный корпус упрощает использование модуля в сложных электронных проектах.
• Поддержка Arduino и UIFlow2Производитель предоставляет библиотеку, примеры и документацию по программированию.

• Микроконтроллер: STM32G031G8U6
• Напряжение питания: 5 В постоянного тока
• Связь: UART
• Параметры UART: 115200 бит/с, 8N1
• Интерфейс: 2 x HY2.0-4P
• Звуковой сигнал: MLT-5020
• RGB-диод: 1 x WS2812C
• Распиновка RGB-диода: PA8
• Выходной сигнал зуммера: PA0
• UART1: PB6 - TXD1, PB7 - RXD1
• UART2: PA2 - TXD2, PA3 - RXD2
• Потребляемый ток во время работы: 198,3 мА при 5 В — с коэффициентом заполнения зуммера 50% и частотой 9,9 кГц.
• Рабочая температура: от 0°С до 40°С.
• Размеры: 23,9 x 23,9 x 16 мм
• Вес: 5,9 г

• 1 x Цепной зуммер M5Stack
• 1 x Цепной мост

В комплект входят модуль звукового сигнала и соединитель Grove Chain Bridge.
