Силовой контроллер BMS рассчитан на постоянное напряжение в диапазоне 200–1000 вольт и объединяет цепи стойки накопителя с внешними преобразователями. Блок стоит в высоковольтной линейке BOS-B как узел распределения тока, индикации состояния и обмена данными с инвертором.

   Через общие шины B+ и B− энергия собирается от модулей, а два комплекта выводов PCS отдают её гибридному инвертору. Последовательные клеммы IN COM и OUT COM позволяют наращивать стойки без отдельной шины управления. Ручной выключатель разрывает связь стеллажа с внешней цепью при обслуживании.

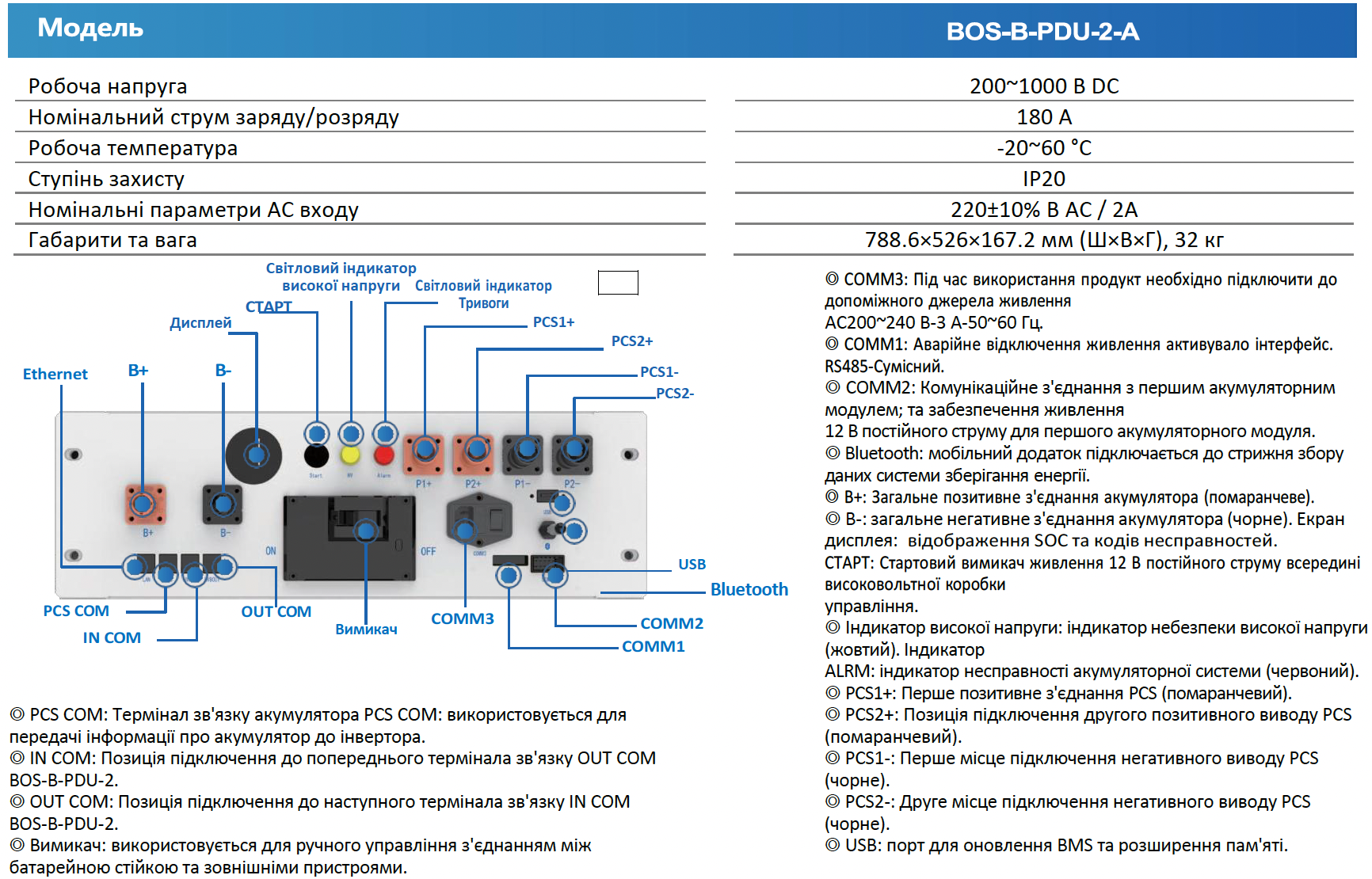

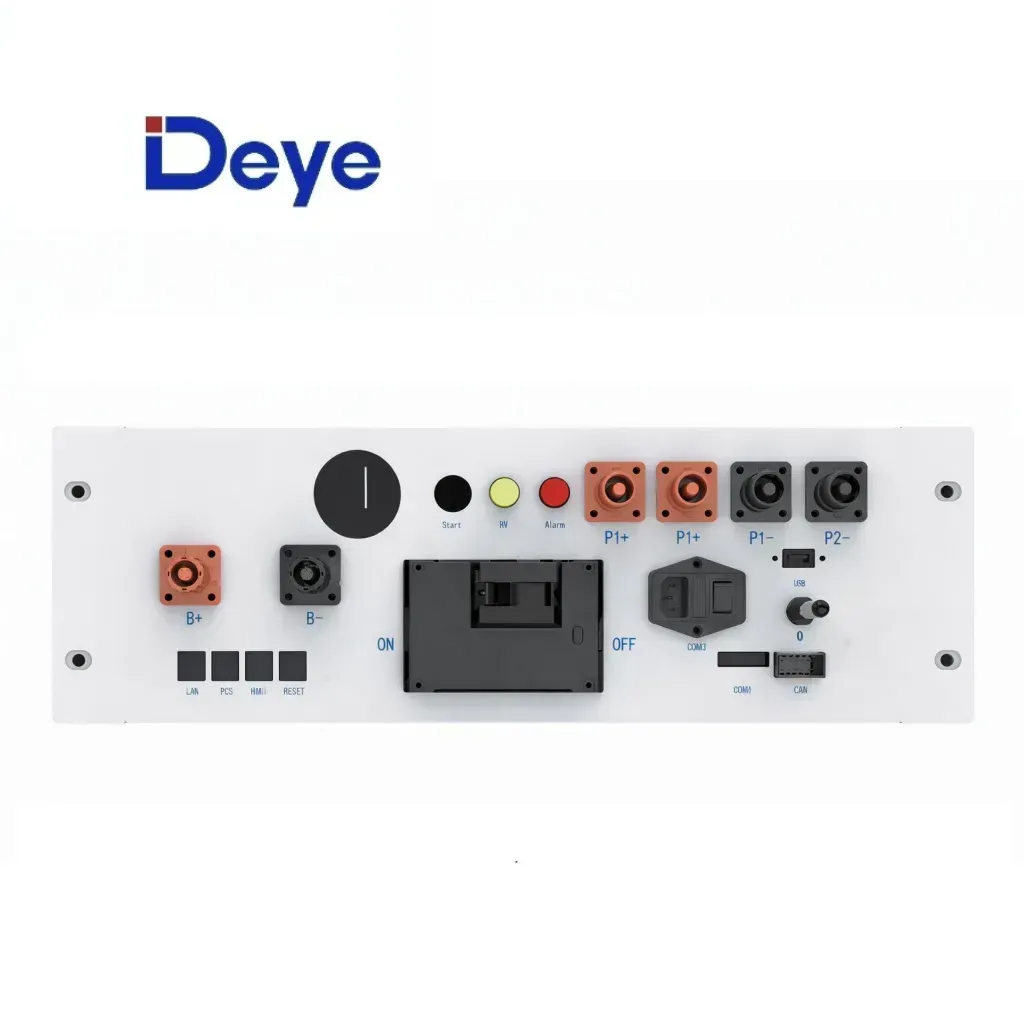

   На лицевой панели выведены экран уровня заряда и кодов неисправностей, жёлтый индикатор высокой напряжения и красный сигнал аварии. Bluetooth открывает доступ из мобильного приложения, USB нужен для обновления прошивки и расширения памяти, а порт PCS COM передаёт сведения об аккумуляторе в инвертор. Для штатной работы требуется вспомогательное питание переменного тока.

Основные характеристики:

• Корпус рассчитан на монтаж в стойке и имеет степень защиты IP20
• Внешние размеры блока — 78,86 × 52,6 × 16,72 сантиметра
• Масса изделия составляет 32 килограмма
• Диапазон рабочего напряжения постоянного тока — от 200 до 1000 вольт
• Номинал токов заряда и разряда равен 180 ампер
• Допустимая температура эксплуатации — от −20 до 60 градусов Цельсия
• Номин. параметры вспомогательного входа переменного тока: 220±10% В / 2 А
• Экран показывает уровень заряда и коды неисправностей
• Порт USB служит для обновления прошивки BMS и расширения памяти
• Мобильное приложение подключается по Bluetooth к ленте сбора данных накопителя
• Стойки соединяются последовательно через клеммы IN COM и OUT COM
• Для связи с гибридным инвертором предусмотрены два комплекта силовых выводов PCS

Комплектация:

1. Модуль силового распределения и управления - модель BMS Deye, серия BOS-B, версия PDU-2-A
2. Упаковка
