Датчик используется для обнаружения осадков. Он питается от 5 В. Имеет цифровые и аналоговые выходы, что делает его совместимым с большинством плат разработки, включая Raspberry Pi и Arduino.

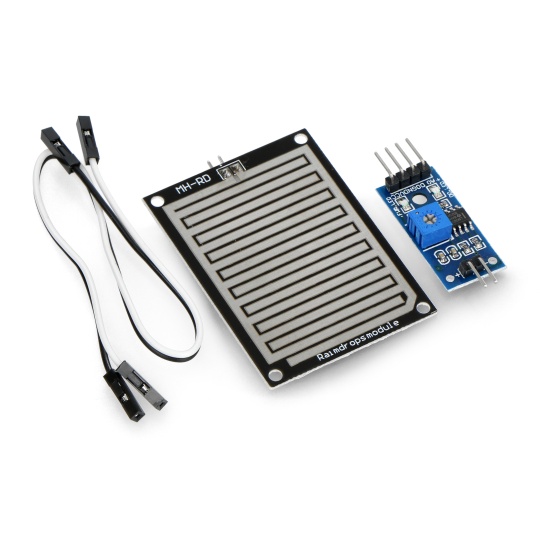

Устройство состоит из трехдеталиВ комплект входят: измерительный зонд, модуль детектора и кабели. Зонд должен быть подключен к основному модулю с помощью кабелей. Потенциометр, расположенный в модуле, позволяет регулировать чувствительность датчика.

Датчик имеет цифровой выход D0, сигнализирующий о наличии осадков, и аналоговый выход A0.включениеИзмерение интенсивности дождя. На плате также есть два светодиода: первый — указывает на правильное подключение питания, а второй — информирует о наличии осадков.

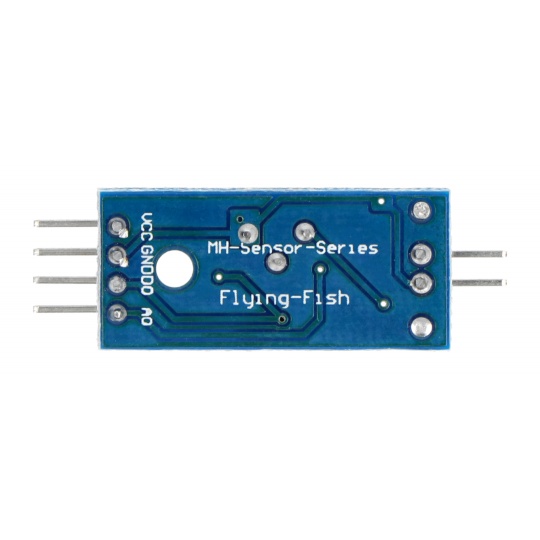

Датчик дождя YL-83.

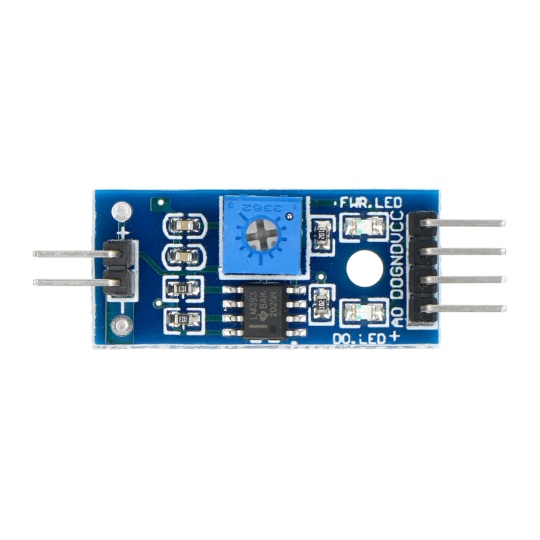

Датчик дождя YL-83.

Одним из самых простых и чувствительных методов обнаружения осадков является использование резистивного гребенчатого датчика. Его конструкция основана на двух наборах проводящих дорожек, изолированных друг от друга и расположенных на небольшом расстоянии.

Форма перекрывающихся гребенок позволяет обнаруживать даже мелкие отдельные капли дождя, которые, замыкая обе гребенки, вызывают падение сопротивления датчика. Этот эффект легко обнаружить с помощью простого компаратора напряжения, генерирующего бинарный выходной сигнал, зависящий от состояния датчика (в данном случае низкое состояние указывает на обнаружение осадков).

Осадки, такие как снег и дождь, легко обнаружить и измерить их интенсивность с помощью подходящего датчика. Прекрасным примером такого устройства является полупроводниковый датчик дождя YL-83. Этот датчик работает, обнаруживая капли дождя, падающие на поверхность печатной платы с гребенчатым резистором.

При обнаружении осадков выходной сигнал D0 переходит из высокого состояния в низкое. Чувствительность, или пороговое напряжение, можно регулировать с помощью потенциометра. Вывод D0 можно подключить напрямую кмикроконтроллерили стартовый комплект, или, например, модуль звукового сигнала, который будет сигнализировать о начале выпадения осадков.

Датчик также имеет аналоговый выход A0, который следует подключить к выводу АЦП (аналоговый вход на Arduino). Это позволяет считывать измеренные значения.интенсивностьосадки.

Датчик дождя YL-83 идеально подходит для создания систем раннего предупреждения о внезапном ухудшении погоды (например, позволяет быстро собрать одежду для сушки на улице, чтобы защитить ее от намокания). Он также полезен при создании метеостанции — в составе системы мониторинга атмосферы.

Комплект состоит из двух компонентов. Датчик дождя представляет собой печатную плату размером 54 x 40 мм, а основной модуль имеет размеры 30 x 16 мм. В комплект также входит двухжильный кабель для соединения двух модулей.

• Напряжение питания: 5 В
• 1 цифровой выход
• 1 аналоговый выход
• Чувствительность регулируется потенциометром.
• Максимальная выходная мощность цифрового сигнала: 100 мА.
• Два светодиодных индикатора состояния показывают наличие питания и наличие осадков.
• Размеры основного модуля: 30 x 1,6 мм
• Размеры контактной площадки: 54 x 40 мм

• Измерительный зонд
• Основной модуль
• 1 соединительный кабель

Датчик YL-83 оснащен платой гребенчатых резисторов, которая служит измерительным элементом датчика. Специальная схема задержки измеряет время от появления первых капель осадков до появления первой капли. Если осадки обнаруживаются в течение временного интервала менее 120 секунд, датчик выдает сигнал высокого уровня. Кроме того, аналоговый выход позволяет измерять интенсивность осадков в локальной среде. Датчик YL-83 может стать интересным дополнением к функциональности метеостанции.
