M5Stamp ESP32-P4 — это компактный встраиваемый модуль, разработанный для приложений, требующих высокой вычислительной производительности, расширенной графики и обработки изображений в реальном времени. В основе модуля лежит...ESP32-P4NRW32оснащенныйдвухъядерный процессор RISC-Vо частоте360 МГци дополнительный энергосберегающий элемент.40 МГцМодуль имеетФлэш-память 16 МБи32 МБ PSRAMЭто позволяет реализовывать сложные проекты с использованием графических интерфейсов, анализа изображений, алгоритмов искусственного интеллекта и мультимедийных систем. Благодаря аппаратному кодировщику H.264, процессору обработки сигналов ISP и ускорителю PPA это становится возможным.плавная съемка, обработка и отображение изображенийНебольшие габариты,широкий спектр коммуникационных интерфейсовСовместимость с популярными средами программирования делает этот модуль отличной основой для создания современных устройств IoT, HMI и Edge AI.

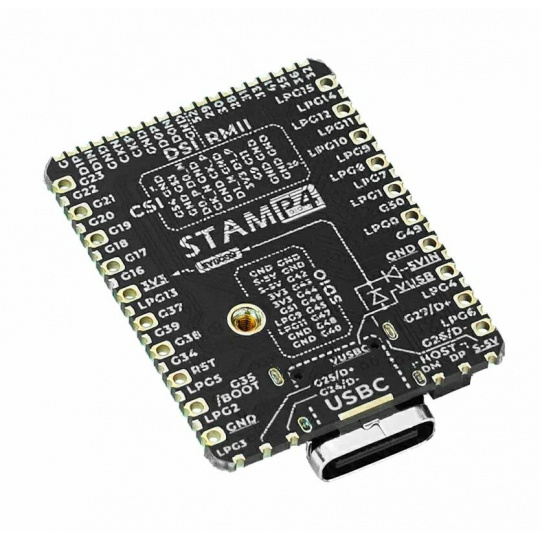

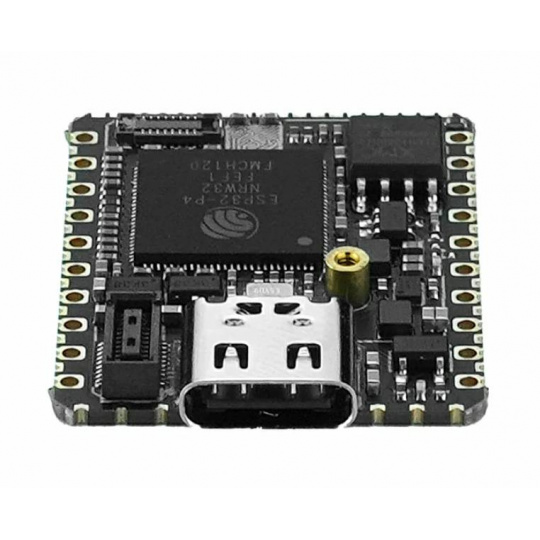

M5Stamp ESP32P4 — модуль разработки с ESP32-P4NRW32 — M5Stack S013.

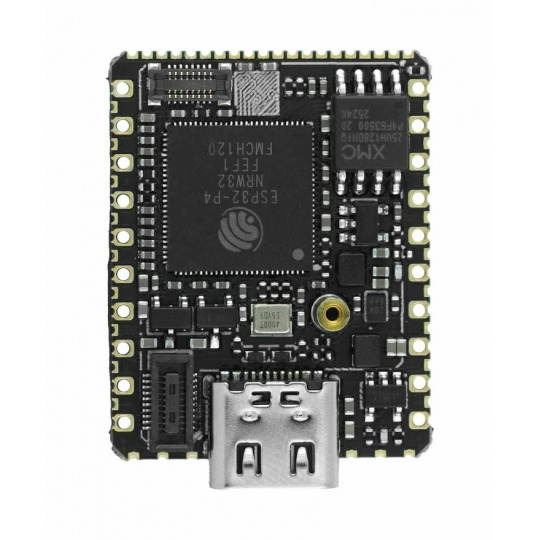

Stamp-P4 основан на чипе ESP32-P4NRW32.

• ESP32-P4NRW32: мощная система, оснащенная двухъядерным 32-разрядным процессором RISC-V с частотой 360 МГц и энергосберегающим сопроцессором с частотой 40 МГц.
• 16 МБ флэш-памяти и 32 МБ PSRAMбольшой объем памяти для поддержки сложных графических приложений и приложений искусственного интеллекта
• Ускорение ИИРасширения векторного искусственного интеллекта, поддерживающие локальную обработку данных и распознавание объектов.
• MIPI CSI 2-полосный: поддержка цифровых камер для систем машинного зрения и мониторинга
• MIPI DSI 2-полосныйвозможность подключения современных дисплеев высокого разрешения
• Аппаратный кодировщик H.264: эффективное кодирование видео с низкой нагрузкой на ЦП
• USB 2.0 OTG HSбыстрая связь с внешними устройствами
• RMII Ethernetвозможность интеграции с проводной сетью Ethernet
• SDIO 3.0: расширение за счет дополнительных коммуникационных модулей, включая WiFi 6
• 44 контакта GPIOширокие возможности подключения датчиков и периферийных устройств
• защита от скачков напряжения USBЗащита от перенапряжения при входном напряжении выше 6 В
• Компактный дизайнВозможность поверхностного монтажа (SMT), DIP-корпуса и проводного подключения.

Модуль предоставляетдо 44 линий GPIOкоторая может функционировать как цифровые входы и выходы, коммуникационные интерфейсы и специализированные сигналы. Плата имеет интерфейсы.UART, I2C, USB, RMII Ethernet, SDIOивыделенные линии управленияКоннектор используется для реализации проектов компьютерного зрения.MIPI CSI 2-полосный, что позволяет подключать цифровые камеры, взаимодействующие с процессором обработки изображений (ISP). В свою очередь, интерфейсMIPI DSI 2-полосныйПозволяет работать с современными ЖК-дисплеями, используемыми в панелях оператора HMI и мультимедийных устройствах. Доступный интерфейс.RMII Ethernetпозволяет подключать внешнюю систему физического уровня (PHY) и создавать сетевые устройства, работающие в проводных сетях.СДИОпозволяет расширить модуль, в частности, с помощью Stamp-AddOn C6 для P4, обеспечивая поддержку подключения WiFi 6 2,4 ГГц. Кроме того, портUSB 2.0 OTG HSМожет работать как в режиме устройства, так и в режиме USB-хоста, обеспечивая связь с устройствами хранения данных, клавиатурами, камерами и другими периферийными устройствами.

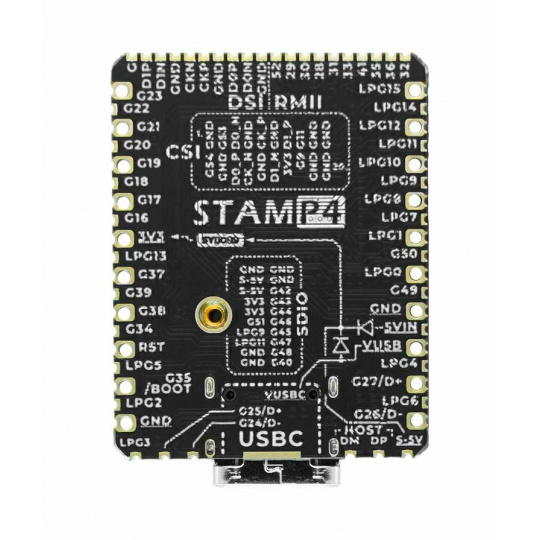

Контакты модуля.

Управление устройством Stamp-P4 осуществляется с помощью графической платформы программирования UiFlow2.

M5Stamp-P4 разработан для работы с наиболее популярными средами программирования, используемыми во встроенных системах. Платформа подходит даже для начинающих пользователей.UiFlow2Предлагая графическое блочное программирование и быстрое прототипирование приложений. Опытные программисты могут воспользоваться этими возможностями.Arduino IDE, ESP-IDF и PlatformIOБлагодаря этому становится возможным использовать весь потенциал системы ESP32-P4. Производитель предоставляетготовые примеры, библиотеки и документацияМодуль поддерживает камеры MIPI CSI, дисплеи MIPI DSI, Ethernet, USB, а также функции, связанные с обработкой изображений и искусственным интеллектом. Благодаря архитектуре RISC-V, большому объему оперативной памяти и поддержке Espressif и M5Stack, модуль идеально подходит как для изучения программирования встраиваемых систем, так и для профессиональных коммерческих проектов.

• SoC: ESP32-P4NRW32
• Архитектура: RISC-V 32-бит
• Основной процессор: 2 ядра, 360 МГц
• Энергоэффективный сопроцессор: 1 ядро, 40 МГц
• Флэш-память: 16 МБ
• PSRAM: 32 МБ (восьмеричный формат)
• Напряжение питания: 5 В постоянного тока
• DC-DC микросхема: SY8089AAAC
• Схема защиты от перенапряжения: AW32901FCR
• Интерфейсы связи: USB, UART, I2C, RMII Ethernet, GPIO, SDIO
• Интерфейс камеры: MIPI CSI 2-полосный
• Интерфейс дисплея: MIPI DSI 2-полосный
• USB Host: USB 2.0 OTG D+ / D-
• Количество выводов GPIO: 44
• Диапазон рабочих температур: от 0°C до 40°C
• Шаг монтажа SMT: 1,27 мм и 2 мм
• Шаг монтажа DIP: 2,54 мм
• Потребляемый ток во время работы: 30,76 мА при 5 В.
• Потребление тока в режиме глубокого сна: 360,84 мкА при 5 В / 343,90 мкА при 3,3 В

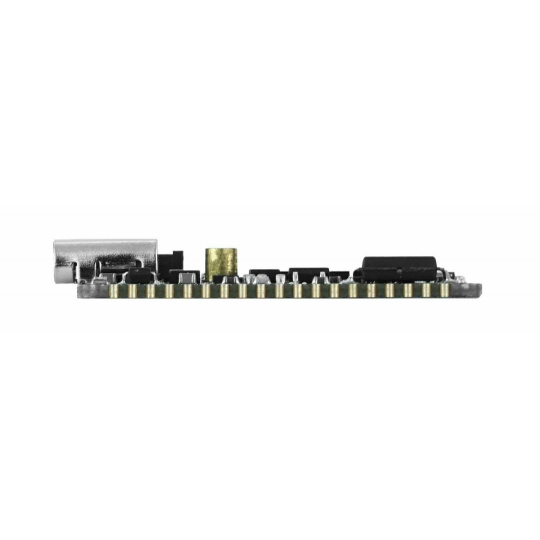

• Размеры: 29,8 x 22 x 4,3 мм
• Вес: 2,7 г

• 1x M5Stamp ESP32P4

Интерфейсы модуля совместимы с корпусами SMT с шагом 1,27 мм/2 мм и разъемами DIP типа «папа/мама» с шагом 2,54 мм.
