Нано-плата (C) для Raspberry Pi CM4Lite / eMMCэтотрасширитель штифтовв виде накладки, позволяющей в полной мере использовать доступные интерфейсы. Плата оснащенакамера с разрешением 8 Мпи угол обзора160°предназначен для различных приложений, включая приложения, требующие визуализации. Наложение есть40-контактный разъем GPIO, портUSB 2.0для подключения периферийных устройств, разъемДСИи портminiHDMI, который обрабатывает вывод4К со скоростью 30 кадров в секунду, идеально подходит для мультимедийных приложений. Кроме того, слот для карты microSD в версии Lite позволяет хранить операционную систему и данные. Плата питается и программируется через разъем USB C, который подает напряжение5 В. Размеры базовой платы Nano (C) указаны только55 x 40 мм, что делает его чрезвычайно компактным и легко интегрируемым в различные проекты, такие как системы мониторинга и видеонаблюдения, домашняя и промышленная автоматизация, а также образовательные проекты и проекты по созданию прототипов.

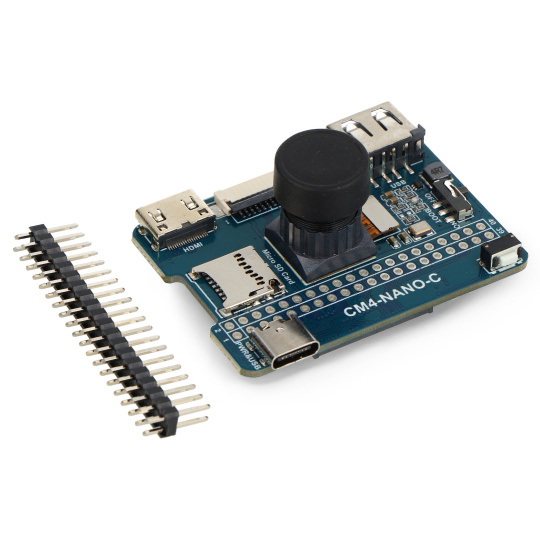

Плата Nano Base Board (C) — расширитель контактов с 8-мегапиксельной камерой для Raspberry Pi Compute Module 4 Lite / eMMC — Waveshare 23451.

• Поддержка вариантов Lite и eMMC модуля Raspberry Pi Compute Module 4 (CM4).
• 40-контактный разъем GPIO для удобного подключения модулей HAT.
• Порт USB 2.0 Type-A и порт miniHDMI поддерживают вывод видео в разрешении 4K/30 кадров в секунду.
• Разъем MIPI DSI для подключения интерфейса дисплея.
• Слот для TF-карты для модуля Lite Compute Module 4.
• Встроенная камера IMX219-D160 с разрешением 8 Мп и углом обзора 160°.
• Переключатель BOOT позволяет выбрать USB-интерфейс: Type-C для режима программирования или Type-A для обычной загрузки.

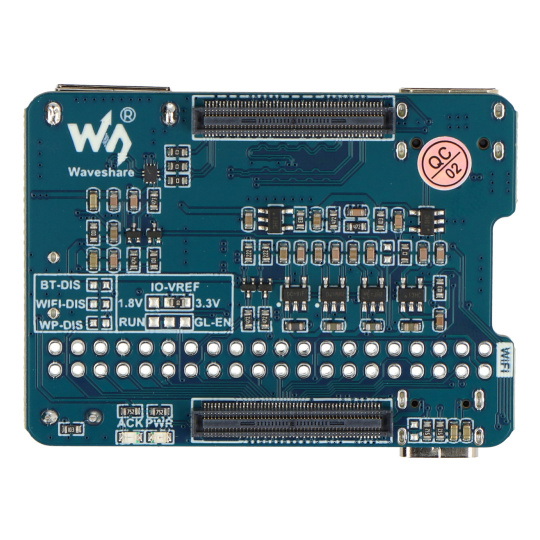

• Индикаторы ACK и PWR информируют о рабочем состоянии и состоянии питания CM4.

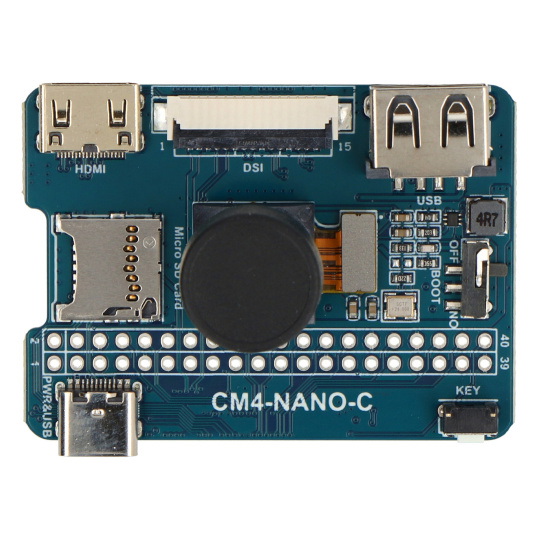

1. Разъем CM4 -подходит для всех вариантов модуля Raspberry Pi Compute Module 4.
2. Мини-разъем HDMI -поддерживает вывод изображения в разрешении 4K/30 кадров в секунду.
3. разъем DSI- Интерфейс дисплея MIPI DSI
4. Разъем USB 2.0 -для подключения различных типов USB-устройств
5. Слот для карты MicroSD -для подключения карты памяти microSD
6. USB-разъем- для питания 5 В / программирования
7. 40-контактный разъем GPIOдля соединения накладок
8. Фотоаппарат IMX219-D160- 8 Мп, угол обзора 160°
9. Кнопка пользователя
10. Загрузочный переключатель
    ВКЛ.: Переключите USB-интерфейс на Type-C, после включения питания устройство перейдет в режим загрузки (настроено как диск большой емкости).
    ВЫКЛ.: Переключите USB-интерфейс на интерфейс Type-A, после включения питания режим загрузки не будет активирован (загрузка с карты eMMC или microSD).
11. индикатор подтверждения- Рабочее состояние CM4
12. индикатор PWR- Состояние питания CM4

Элементы, входящие в набор.

• Разъем CM4: совместим со всеми вариантами Compute Module 4.
• Количество контактов GPIO: 40
• Интерфейс USB: 1 разъем USB 2.0 Type-A.
• Интерфейс дисплея: 1 порт MIPI DSI (15-контактный гибкий печатный разъем с шагом 1,0 мм).
• Видеоинтерфейс: 1 порт miniHDMI (поддерживает вывод 4K/30 кадров в секунду)
• Память: слот для карты microSD для Compute Module 4 Lite (без eMMC)
• Напряжение питания: 5 В
• Камера: IMX219-D160 (8 Мп, угол обзора 160°)
• Размеры: 55 x 40 мм

• 1x Nano Base Board (C) - расширитель контактов для Raspberry Pi Compute Module 4
• 1x Камера IMX219-D160
• 1x 2x20-контактная лента с прямыми штифтами - шаг 2,54 мм
