tMPC-04 — это компактныйМодуль, позволяющий интегрировать импульсные измерители с системами автоматизации и мониторинга.на основе протоколаModbus RTU.Четыре независимых импульсных входаПозволяет одновременно контролировать несколько счетчиков, а результаты измерений предоставляются в виде количества импульсов, расчетного потребления и оценочной мощности. Конфигурация по умолчанию позволяетНачинает работать немедленно без дополнительных настроек.При этом расширенные параметры можно удобно изменять через USB-порт. Модуль работает с контроллерами Tinycontrol LK3.5+ и LK4, а также с другими устройствами, поддерживающими связь.Modbus RTU через шину RS485.

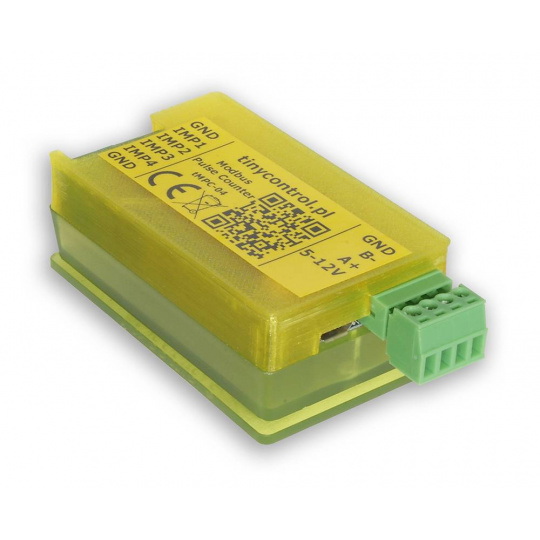

Tinycontrol tMPC-04 — 4-канальный импульсный счетчик Modbus RTU.

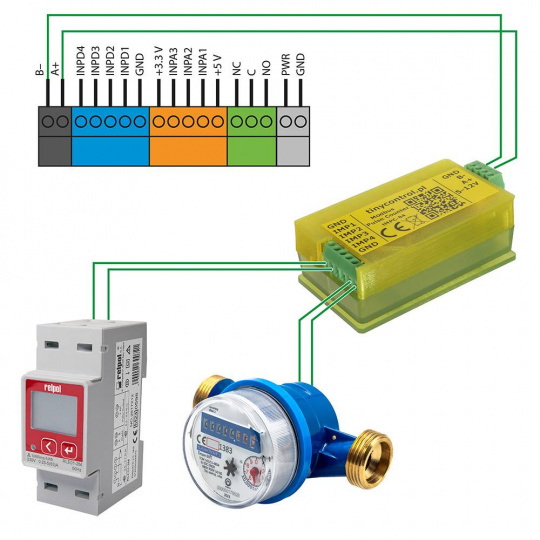

Схема подключения.

• 4 независимых импульсных входа: обеспечивает одновременный мониторинг четырех счетчиков импульсов.
• Связь Modbus RTU: передача данных через интерфейс RS485, соответствующий распространенному промышленному стандарту.
• Поддержка мультимедиа: работает с электросчетчиками, водомерами, газовыми счетчиками и другими устройствами, имеющими импульсный выход.
• Измерение импульсов, энергии и мощности.: предоставляет количество импульсов, расчетное потребление и приблизительную мощность.
• Индивидуальные коэффициенты конверсииКаждый вход можно настроить независимо.
• Высокая частота подсчетаПримерно 2000 Гц с оценкой мощности или до примерно 4000 Гц без оценки мощности.
• Настройка через USB: быстрая смена настроек через последовательный терминал
• Обновление прошивки: удобная загрузка нового программного обеспечения в режиме загрузчика
• Готов к работеЗаводская конфигурация позволяет начать измерения немедленно.

• Питание: от 5 В до 12 В постоянного тока (через разъем) или 5 В через USB.
• Интерфейс связи: Modbus RTU (RS485)
• Дополнительный интерфейс: USB (последовательный порт 115200 бод)
• Количество импульсных входов: 4
• Низкий уровень входного сигнала: от 0 В до 1 В
• Высокий входной уровень: от 1,3 В до 25 В
• Максимальная частота счета: приблизительно 2000 Гц.
• Максимальная частота счета без оценки мощности: приблизительно 4000 Гц.
• Коэффициент преобразования по умолчанию: 1000 импульсов на единицу
• Адрес Modbus по умолчанию (идентификатор подчиненного сервера): 1
• Обновление прошивки: через USB в режиме загрузчика.
• Размеры: 74 x 40 x 23 мм (без DIN-держателя)
• Вес: 42 г

• Модуль счетчика импульсов tMPC-04

tMPC-04 будет работать везде, где требуется дистанционный мониторинг пульсометров.
