Расширитель свинцав виде накладки для вычислительного модуля Raspberry Pi.4 Lite/eMMCОн оснащен специальными разъемами, которые позволяютрасширяет возможности модуляПлата имеет 40 контактов GPIO, разъем Gigabit Ethernet, USB 2.0, DSI, CSI, 3,5-мм аудиоразъем и разъем miniHDMI. Также имеется слот для карты microSD. Питание платы осуществляется от 5 В через разъем USB Type-C, а ее размеры составляют 56 x 41 мм.
Продукт совместим с модулем Raspberry Pi Compute Module 4.
Также проверьте тот вариант, который был подготовлен производителем.
Продается плата расширения контактов Nano Base Board (B). Модуль Raspberry Pi Compute Module 4 Lite / eMMC необходимо приобретать отдельно.

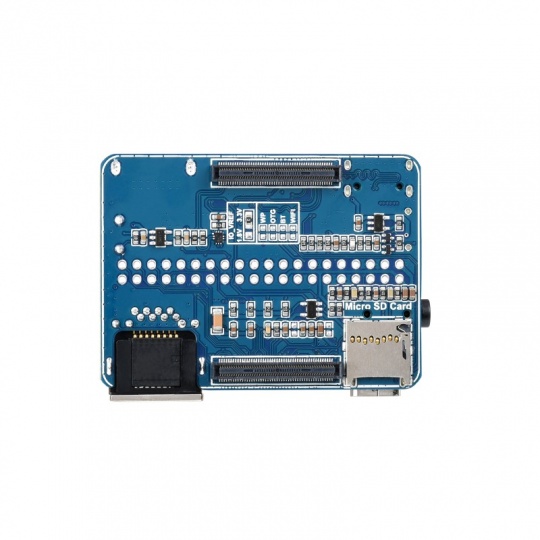

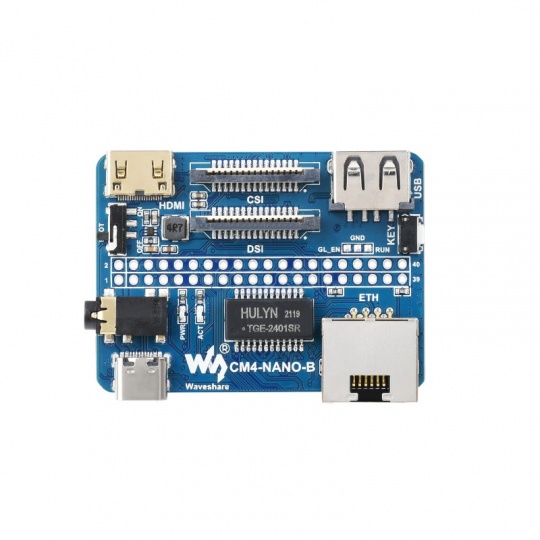

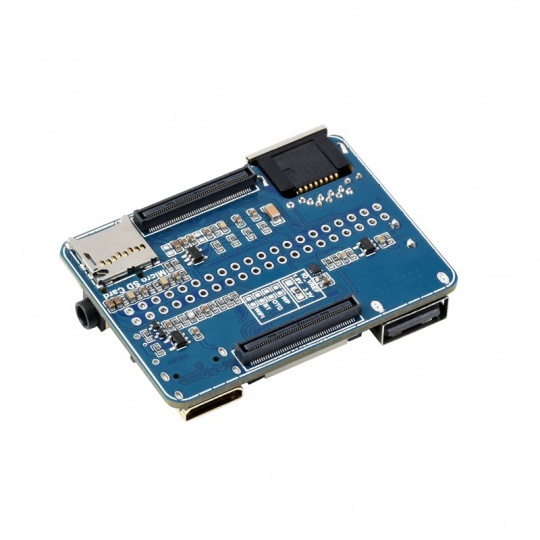

Схема расположения компонентов на базовой плате Nano (B).
- Разъем CM4подходит для всех вариантов модуля Raspberry Pi Compute Module 4.
- слот для карты microSDдля подключения карты памяти microSD
- 40-контактный разъем GPIOдля соединения накладок
- Разъем RJ45 для гигабитного Ethernet
- USB-разъемдля питания 5 В / программирования
- 3,5-мм аудиоразъем
- Кнопка пользователя
- Разъем USB 2.0для подключения различных типов USB-устройств
- Разъем CSI- Интерфейс камеры MIPI CSI
- разъем DSI- Интерфейс дисплея MIPI DSI
- MP1658
- разъем miniHDMIподдерживает вывод изображения в разрешении 4K с частотой 30 кадров в секунду.
- Выключатель
ВКЛ.: Переключите USB-интерфейс на Type-C, после включения питания устройство перейдет в режим загрузки (настроено как диск большой емкости).
ВЫКЛ.: Переключите USB-интерфейс на интерфейс Type-A, после включения питания режим загрузки не будет активирован (загрузка с карты eMMC или microSD).
- Совместим с модулем Raspberry Pi Compute Module 4.
- Оснащен разъемом RJ45 гигабитного Ethernet.
- Количество контактов GPIO: 40
- Интерфейс USB: 1 разъем USB 2.0 Type-A.
- Интерфейс дисплея: 1 порт MIPI DSI (15-контактный гибкий печатный разъем с шагом 1,0 мм).
- Интерфейс камеры: 1 порт MIPI CSI-2 (15-контактный разъем FPC с шагом 1,0 мм)
- Видеоинтерфейс: 1 порт Mini HDMI (поддерживает вывод 4K 30 кадров в секунду)
- Аудиоразъем: 3,5 мм
- Память: слот для карты microSD для Compute Module 4 Lite (без eMMC)
- Напряжение питания: 5 В
- Размеры пластины: 56 x 41 мм
- Плата Nano Base Board (B) — расширитель контактов для вычислительного модуля Raspberry Pi Compute Module 4.
- Лента из 2x20 штифтов с прямыми штифтами - шаг 2,54 мм
Плата Nano Base Board (B) — расширитель контактов для модуля Raspberry Pi Compute Module 4 Lite / eMMC — Waveshare 21726.
