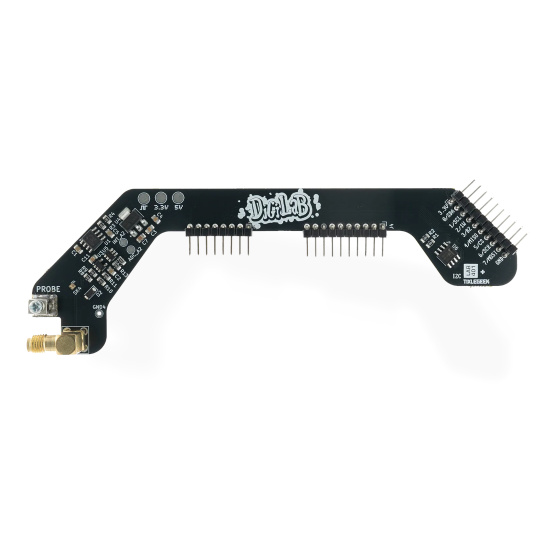

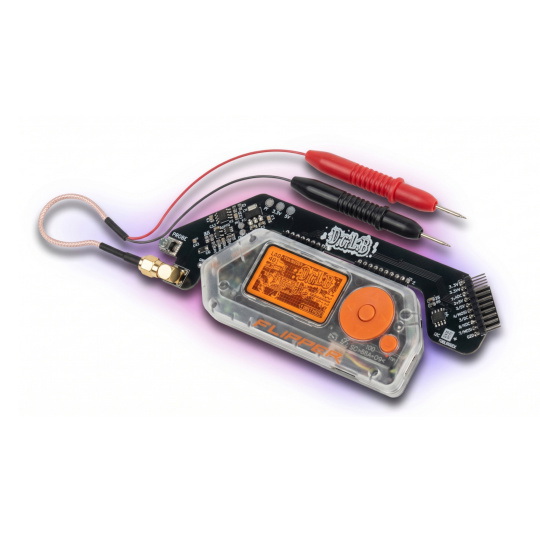

DigiLab от Lab401 — это продвинутый диагностический и образовательный модуль для Flipper Zero, который превращает популярный инструмент для взлома в...портативная электронная лабораторияЭтот аксессуар был разработан с учетом потребностей инженеров-электронщиков, программистов встроенных систем, студентов и энтузиастов электроники.Это позволяет проводить анализ сигналов, измерения напряжения, обнаружение устройств I2C и SPI, а также осуществлять прямую связь с электронными системами.Устройство позволяет не только наблюдать за сигналами, но и «видеть», «слышать» и «чувствовать» их воздействие благодаря встроенному RGB-диоду, динамику и вибромотору Flipper Zero. Функция осциллографа.позволяет визуализировать волновые формы в реальном времени.в то время как инструмент «Зонд»Позволяет быстро определять напряжения, частоты и активные линии связи.при диагностике электронных систем.

• Совместимость с Flipper Zero:расширение функциональности устройства с помощью передовых диагностических инструментов
• Инструмент «Обзор»:Визуализация сигналов и напряжений в реальном времени
• Инструмент для зондирования:Быстрое обнаружение напряжений, частот и активных сигнальных линий.
• Поддержка шин I2C и SPI:обнаружение, анализ и связь с устройствами
• Система прогнозной идентификации:автоматическое распознавание электронных систем
• Регистры чтения и письма:прямая связь с памятью и датчиками
• Визуальная и тактильная обратная связь:использование RGB-светодиодов, звука и вибрации
• Совместимость с BusPirate:совместимость с популярными диагностическими аксессуарами
• Открытый исходный код и открытое оборудование:открытая документация по аппаратному и программному обеспечению
• Образовательный и диагностический инструмент:Идеально подходит для изучения электроники и отладки систем.

• диагностика электронных систем
• анализ цифровых и аналоговых сигналов
• Идентификация устройств по протоколам I2C и SPI
• отладка встроенных проектов
• анализ коммуникационных шин
• изучение электроники и программирования микроконтроллеров
• чтение регистров памяти и датчиков
• прототипирование электронных устройств

DigiLab значительно упрощает работу с устройствами, обменивающимися данными по шинам I2C и SPI. Модуль может автоматически обнаруживать несколько устройств одновременно, определять их производителя и назначение, а затем обеспечивать прямое чтение и запись регистров. Это позволяет пользователям быстро диагностировать электронные модули, анализировать датчики и тестировать память без необходимости написания дополнительного кода или использования внешних программаторов.

• Модель: DigiLab
• Совместимость: Flipper Zero
• Тип продукта: диагностический и образовательный модуль
• Поддерживаемые шины: I2C, SPI
• Функции:
• Инструмент "Область видимости"
• Инструмент-щуп
• I2C-зонд
• Зонд SPI
• Диапазон измерения напряжения: от 0 В до 12 В.
• Максимальная частота измерения: до приблизительно 200 кГц.
• Функции I2C:
• обнаружение устройства
• идентификация системы
• регистры чтения
• регистрация журналов
• HEX-редактор
• Функции SPI:
• обнаружение устройства
• идентификация системы
• регистры чтения
• регистрация журналов
• HEX-редактор
• Совместимость с аксессуарами BusPirate: да
• Характер проекта: с открытым исходным кодом, с открытым аппаратным обеспечением.

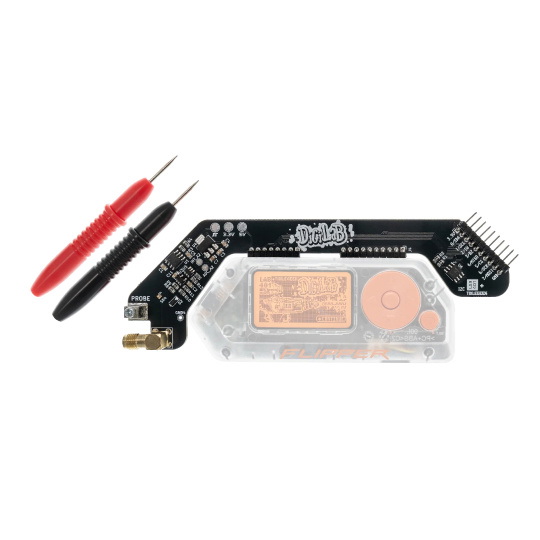

• Модуль DigiLab
• пара экранированных измерительных проводов RG-178 с разъемом SMA
• Измерительный наконечник зонда
• Приложение DigiLab для Flipper Zero (скачать)
