Модуль Adafruit Pixel Shifter предназначен для работы с адресуемыми светодиодами, такими как...WS2811, WS2812, NeoPixel, SK6812или совместимые решения, требующие логических сигналов5 ВДанный модуль устраняет проблемы, связанные с нестабильной работой светодиодных лент, управляемых непосредственно микроконтроллерами с использованием логики.3,3 ВНа доске есть табличка.система, повышающая напряжение до 5 Вдва буфера сигнала и инвертор сигнала, что позволяет поддерживать как стандартные, так и менее распространенные драйверы светодиодов.

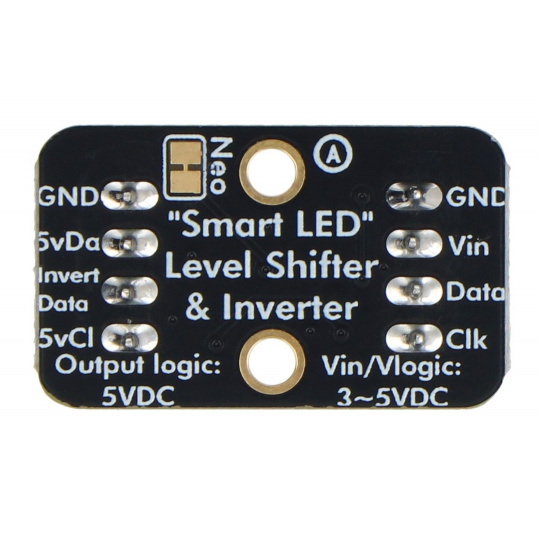

Pixel Shifter — преобразователь логических уровней 3,3 В/5 В для адресуемых светодиодов — Adafruit 6066.

Модуль питается от напряжения от 3 до 5 В и потребляет всего несколько миллиампер тока.

• Преобразование логического уровня: преобразование сигналов 3,3 В в сигналы 5 В для адресуемых светодиодов
• Два сигнальных канала: поддержка линии передачи данных и тактового сигнала
• Инвертированный выходПредназначен для систем, требующих отрицательного сигнала, например, TM1814.
• Встроенный генератор напряжения 5 В: блок питания системы преобразования без дополнительных компонентов
• чип 74HCT2G34Поддерживает сигналы с частотой до 10 МГц.
• Совместимость с NeoPixel и DotStar: поддержка однопроводных и двухпроводных диодов
• Встроенный диод NeoPixel.: быстрая диагностика корректности сигнала данных
• Винтовые соединения: простое соединение проводов без пайки
• Низкое энергопотреблениеИсточник питания от 3 В до 5 В с потреблением нескольких миллиампер.

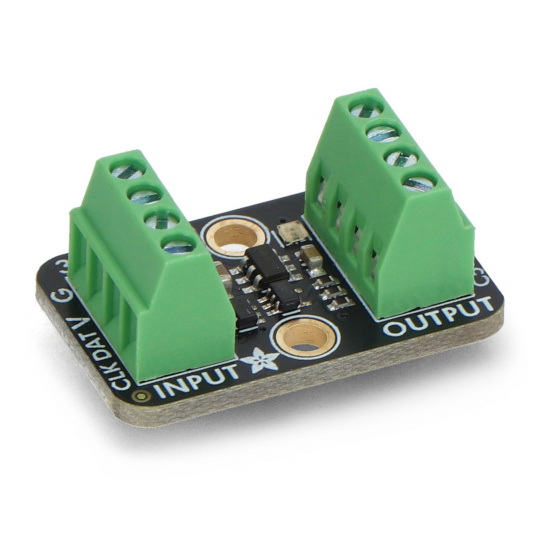

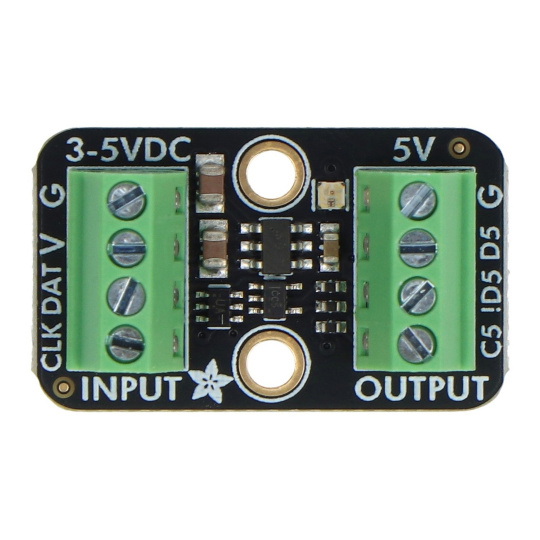

Модуль оборудован комфортабельными удобствами.винтовые соединения с шагом 2,54 ммНа входной стороне расположены контакты.V(источник питания),G(масса),ДАТА(строка данных) иCLK(тактовая линия). На выходной стороне доступны сигналы.Д5(данные 5 В),!D5(инвертированные данные 5 В) иC5(тактовый сигнал 5 В). Это позволяет модулю работать как со светодиодными лентами, использующими одну линию передачи данных, так и с решениями, требующими дополнительного тактового сигнала. Модуль Pixel Shifter был разработан...для взаимодействия с микроконтроллерами, использующими логику 3,3 В.Модуль работает, в частности, со следующими системами:RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Piа также многих других платформ, оснащенных цифровыми выходами. Совместим с популярными адресными модулями.Светодиоды NeoPixel, WS2812B, WS2811, SK6812, DotStar (SK9822)и водители, которым требуется инвертированный сигнал, например:TM1814.

Модуль отлично работает с микроконтроллерами RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi и другими устройствами, использующими логику 3,3 В.

Модуль Adafruit Pixel Shifter предназначен для работы с адресуемыми светодиодами, такими как WS2811, WS2812, SK6812 и другими совместимыми решениями.

Модульне требует собственного программного обеспеченияи работает как аппаратный преобразователь сигнала. Его можно использоватьс использованием библиотек Adafruit NeoPixel, FastLED и CircuitPython NeoPixelа также другие решения для управления адресным светодиодным освещением. Pixel Shifter также идеально подходит для проектов, основанных на этой платформе.WLEDобеспечивая корректные логические уровни для светодиодных лент, управляемых ESP32 или ESP8266.

• Система преобразования: 74HCT2G34
• Напряжение питания: от 3 В до 5 В
• Количество сигнальных каналов: 2
• Инвертированный выходной сигнал: да
• Максимальная частота сигнала: 10 МГц
• Поддерживаемые типы сигналов: данные и тактовый сигнал для адресуемых светодиодов.
• Разъемы: винтовые клеммы 2,54 мм.
• Поддерживаемые сечения проводов: от 18 AWG до 26 AWG.
• Встроенный светодиод NeoPixel: да
• Возможность отключения диагностического диода: да
• Размеры: 25,5 x 15 x 10,2 мм
• Вес: приблизительно 3,5 г

• 1x Модуль сдвига пикселей Adafruit

Дополнительной функцией платы является встроенный светодиод NeoPixel, который служит диагностическим индикатором.
