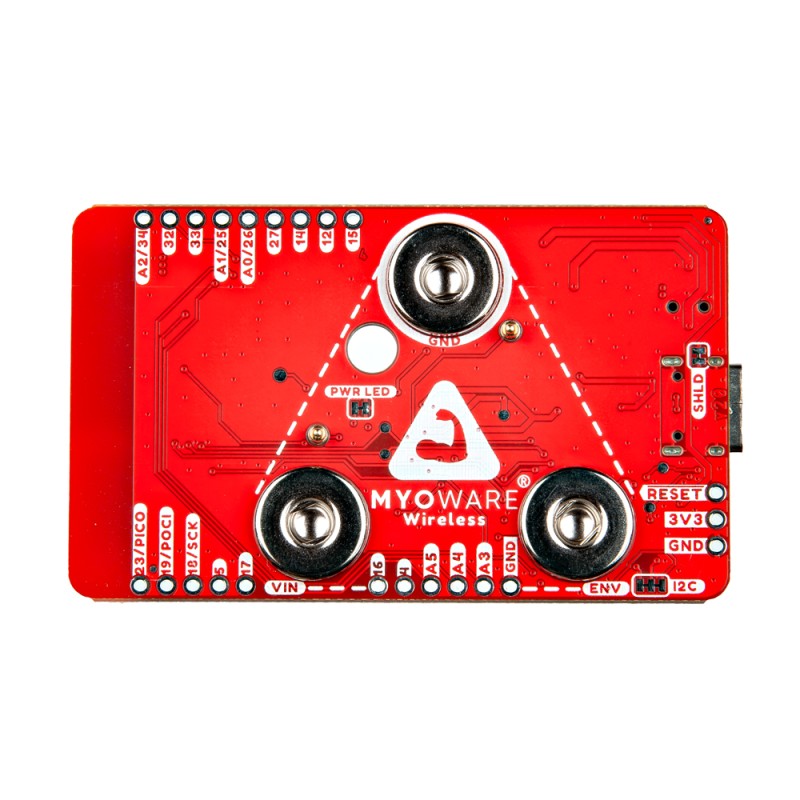

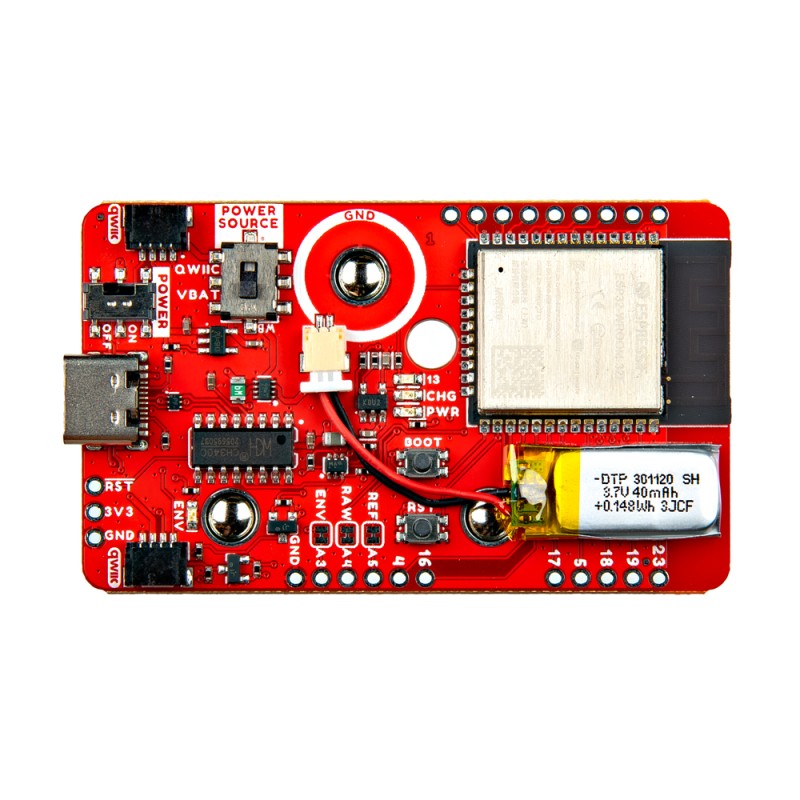

Беспроводной щит MyoWare 2.0 — это щит, предназначенный для сбора данных с мышечного датчика MyoWare 2.0 и передачи их по беспроводной сети с помощью модуля ESP32-WROOM. Модуль оснащен встроенным LiPo-аккумулятором и позволяет осуществлять дистанционное питание мышечного датчика и самого ESP32. Благодаря защелкивающимся разъемам и низкопрофильным пружинным контактам модуль легко монтируется непосредственно на верхнюю часть датчика MyoWare 2.0. Просто выберите источник питания и включите модуль, чтобы начать работу.

Модуль оснащен портом USB Type-C и USB-последовательным преобразователем CH340, что позволяет осуществлять программирование с использованием Arduino IDE. Также имеются кнопка сброса, схемы защиты (включая ESD-диоды для линий передачи данных USB, предохранитель PTC). Каждый модуль оснащен LiPo-аккумулятором емкостью 40 мАч, который можно заряжать через порт USB-C. Это позволяет мышечному датчику работать от батареи и передавать данные по беспроводной сети, устраняя необходимость в подключении к электросети.

Модуль предлагает множество дополнительных функций, таких как стабилизатор напряжения 3,3 В, кнопки для смены источника питания и запуска режима загрузчика ESP32, а также горизонтальные разъемы Qwiic для подключения дополнительных устройств. На плате также имеются светодиодные индикаторы, которые предоставляют информацию о состоянии питания и зарядки, а также другую информацию о пользователе и работе схемы.

• Совместимость с датчиками мышц MyoWare 2.0 (3 гнездовых разъема — выход питания и огибающей ЭМГ)
• Модуль Espressif ESP32-WROOM
• USB-последовательный преобразователь CH340
• 2 разъема Qwiic
• Защита от электростатического разряда: защитные диоды для линий передачи данных USB
• Защита по линиям VBATT и VUSB
• Восстанавливаемый предохранитель PTC (напряжение 6 В, ток 500 мА)
• Переключатели:
  • Источник питания
  • Выключатель питания
• Встроенный LiPo аккумулятор:
  • Номинальная емкость: 40 мАч
  • Номинальное напряжение: 3,7 В
  • Максимальный ток зарядки: 1С (40мА)
• Система зарядки: MCP73831 для одной ячейки LiPo, ток зарядки 40 мА
• Регулятор напряжения 3,3 В
• Подтягивающие резисторы 2,2 кОм
• Кнопки: сброс, общее назначение/загрузчик
• Светодиоды:
  • PWR - Индикатор питания
  • CHG - статус зарядки
  • 13 - пользователь
  • ENV - Конверт
• Перемычки:
  • PWR - Светодиод питания
  • SHLD - USB-экранирование
  • REF - опорный штифт
  • RAW — необработанный выходной сигнал ЭМГ
  • ENV - Выход детектора огибающей
  • I2C - подтягивающие резисторы I2C
• Входное напряжение: 5 В через разъем USB Type C
• Размеры: 63,5 x 38 мм
• Вес: 16,7 г
