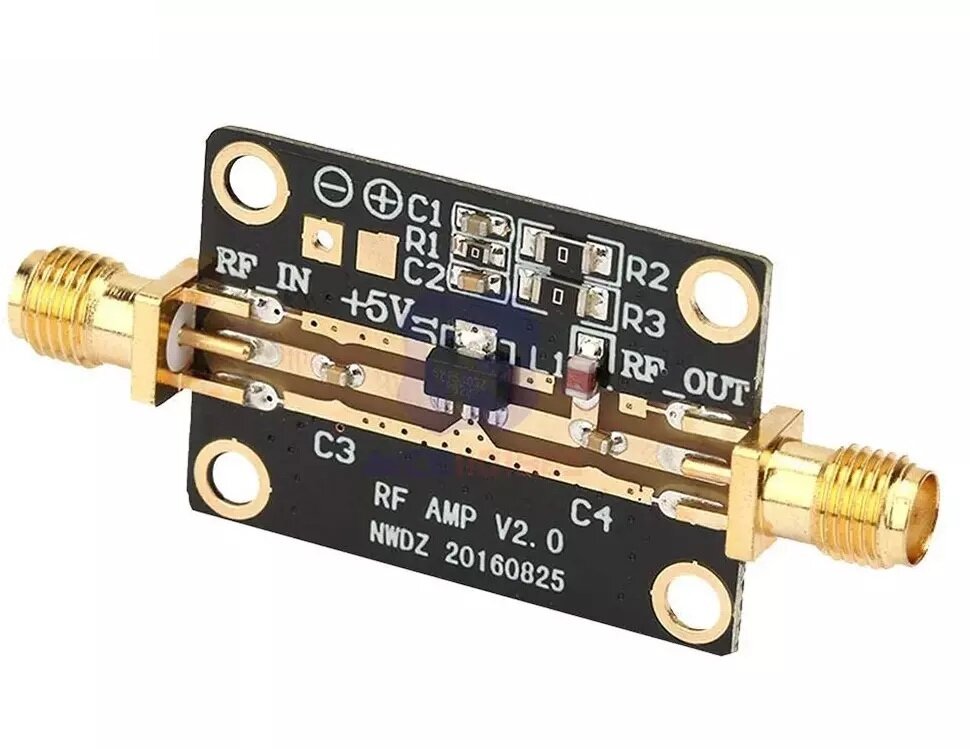

Модуль ВЧ-усилителя LNA 0,05-4 ГГц NF=0,6 дБ 23dB, широкополосный малошумящий ВЧ FM HF VHF/UHF.
Описание:
Это сверхмалошумящий, высоколинейный малошумящий усилительный модуль.
Он имеет типичный коэффициент шума 0,6 дБ, типичное усиление 19 дБ, пиковое значение 23 дБ.
Может использоваться в малошумящих усилителях с высоким динамическим диапазоном и усиливает слабый сигнал до 110 дБм.
Для повышения усиления можно каскадно соединять несколько малошумящих модулей.
Обычно используется в качестве высокочастотного или среднечастотного предусилителя радиоприемника, высокочувствительной усилительной схемы электронного оборудования обнаружения, а также в беспроводных коммуникационных картах приемопередатчиков, усилителях, устанавливаемых на вышках (TMA), сумматорах, ретрансляторах и удаленных/цифровых головных устройствах беспроводной широкополосной связи и т. д.
Спецификация:
Напряжение: 5 В
Ток: 90 мА
Усиление: 19 дБ (типичное), 23 дБ (пиковое значение)
Входное/выходное сопротивление: 50 Ом
Максимальная выходная мощность: P1db 22dBm (@ 2 ГГц)
Входной сигнал: <+10dBm (до -110dBm. Если входной сигнал >+10dBm, выходной сигнал искажен)

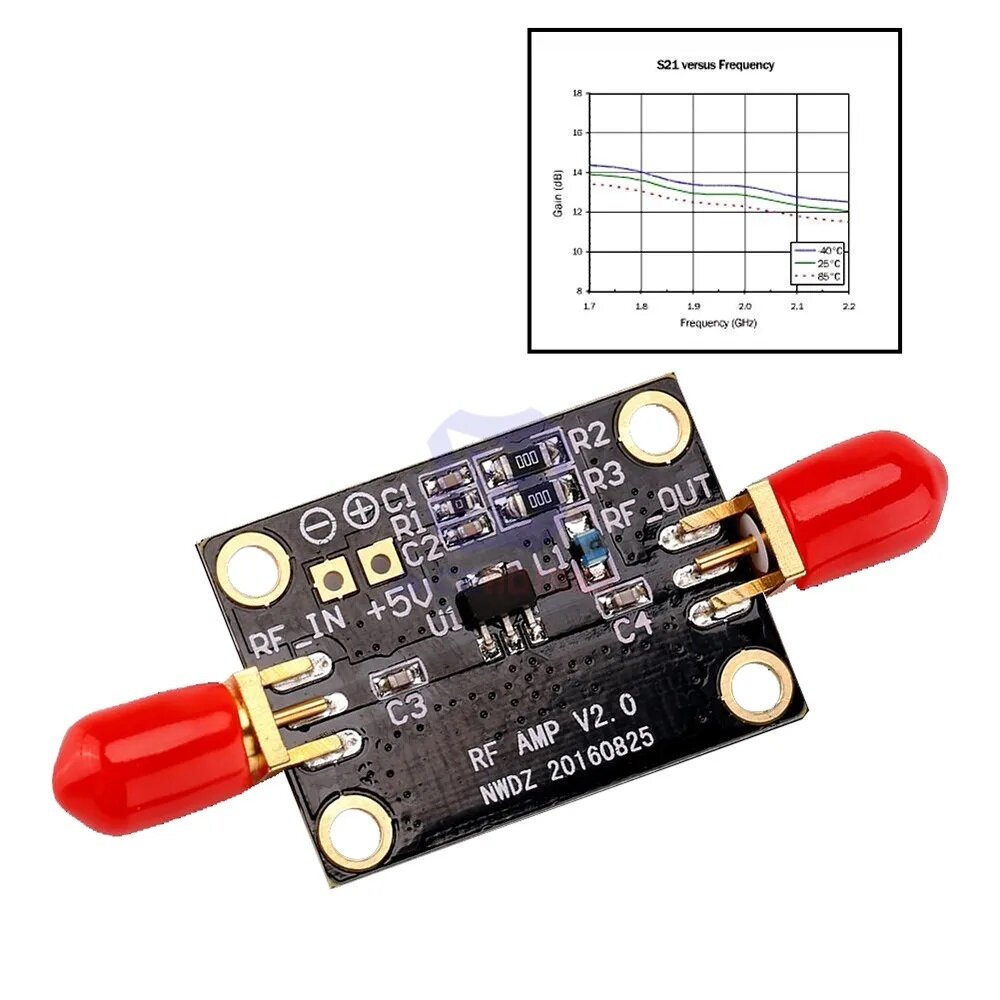

Полоса пропускания 0,05-4 ГГц (различается на разных частотах, см. кривую S21)
Коэффициент шума: 0,6dB @ 0,9 ГГц
Разъемы: SMA-female (гнездо)
Размеры: 34х23 мм.
В комплект входит:
1 x 0,05-4 ГГц NF=0,6dB 23DB P1DB широкополосный малошумящий усилитель LNA.
