Модуль RC FPV RX5808 5645-5945MHz 8CH в, управление по SPI, аналоговый беспроводной видеоприемник, 5V 170mA.

RX5808 — это компактный модуль видеоприемника, работающий на частоте 5,8 ГГц. Он широко используется в FPV-системах (первого лица) для дронов, видеошлемов и очков благодаря своей высокой чувствительности и малым размерам.

Параметры:
Частота приема: 5645-5945 МГц
Количество каналов: 8 стандартных каналов или до 48/72 каналов при управлении через SPI)
Чувствительность приема: -90 дБм
Выход: прямой аналоговый аудио- и видеосигнал
Питание: 3,3–5,5 В (номинальное 5 В) при потреблении тока около 170 мА

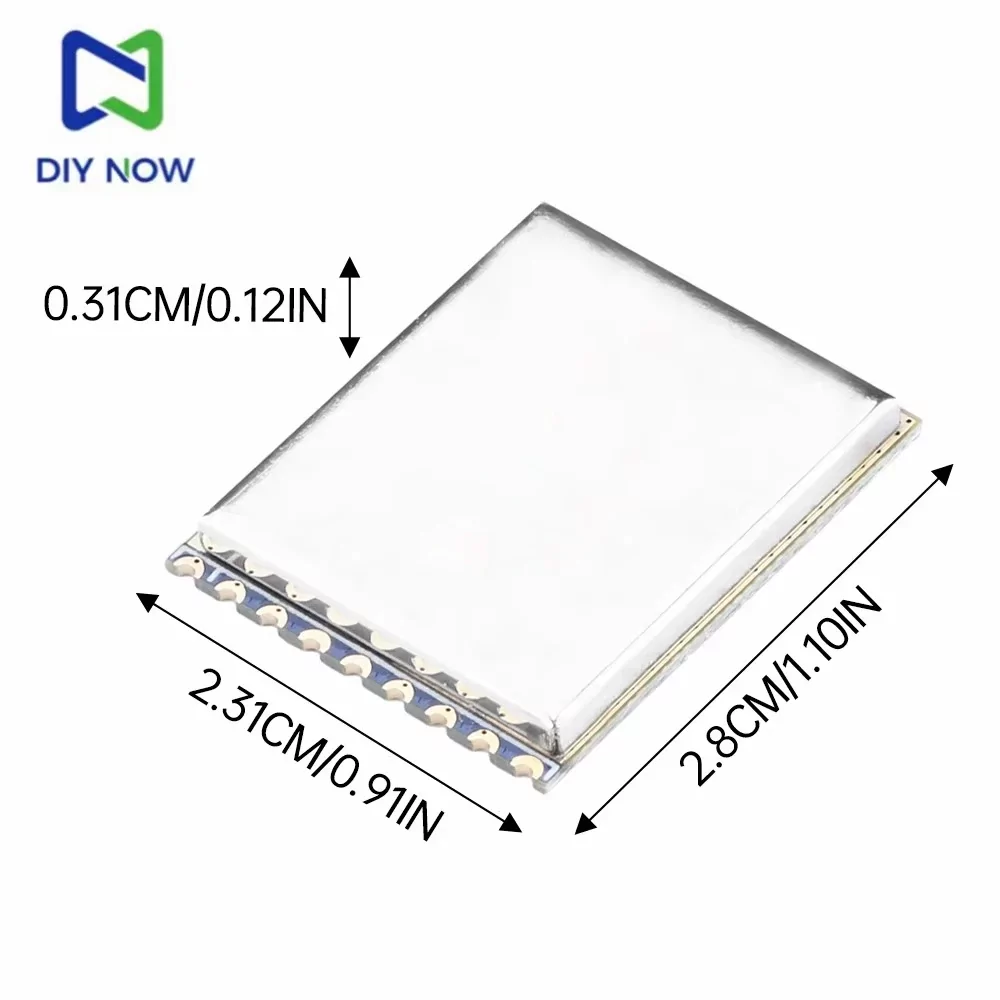

Размеры: 28 * 23 * 3 мм

В комплект входит:
1 х приемный модуль.

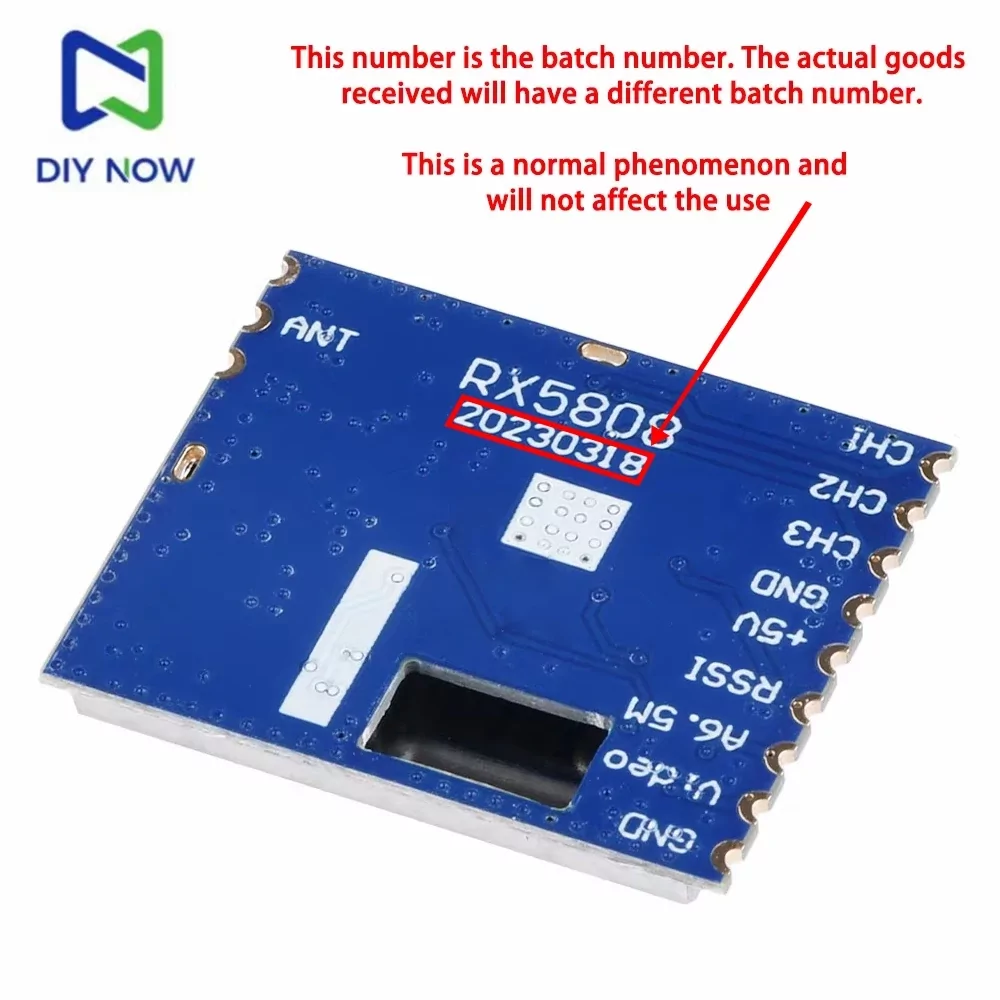

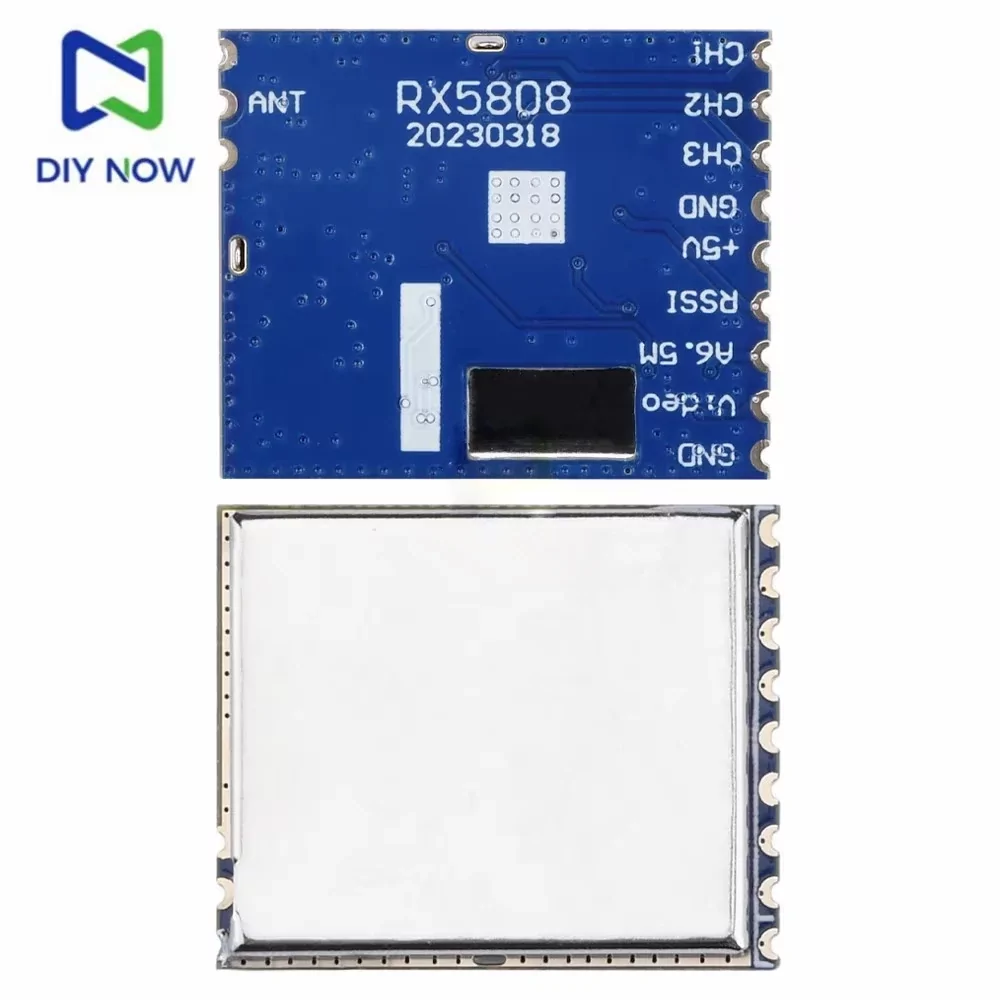

Назначение контактов (Pinout):
ANT: Вход для подключения антенны 5,8 ГГц.
CH1, CH2, CH3: Выводы для выбора каналов или управления по протоколу SPI (Data, Select, Clock).
GND: Общий контакт (земля).
+5V: Вход питания.
RSSI: Индикатор уровня принимаемого сигнала (аналоговое напряжение).
A6.5M: Вывод аудиосигнала (поднесущая 6,5 МГц).
Video: Выход аналогового видеосигнала.
