КОМПЛЕКТАЦИЯ ФУРНИТУРЫ ДЛЯ ОТКАТНЫХ ВОРИТ NOVI VOROTA ECONOM 400



Направляющая 60*70 мм, черная 3 мм

5 метров

6 метров ( + 400  грн )

Направляющая рейка 5 м. Роликова опора (каретка) 2шт. Верхняя пластина с роликами 1шт. Нижний конечный ролик 1шт. Нижний улавливатель 1шт. Верхний улавливатель 1шт. Гумова заглушка 1 шт ..



Эту статью мы посвящает фурнитуре для откатных ворот Novi Vorota Econom 400. Ее можно использовать на воротках весом до 400 кг (лучше до 300 кг). Информации очень много, поэтому если у вас нет желания или времени это читать Вы можете обратиться к нашему специалисту, он Вам все подробно расскажет и поможет определиться с выбором.


НАПРАВЛЯЮЧА РЕЙКА (ПРОФИЛЬ)



Как всегда приступим к просмотру с настиранной рейки. Это что комплектует одна из важнейших частей откатной системы. От того, как качественно сделана балка во многом зависит.



Для изготовления профиля из этого комплекта фурнитуры Novi Vorota Econom 400 используют конструкционную сталь с высоким содержанием углерода, которую делают в Украине. Балка изготовлена именно из труеной стали, а не из черной.

Изделие из него получаются прочными и надежными, так что можно не переживать, что балка разойдет при нагрузке от веса ворот.



Давайте посмотрим на упражняющую балку из торца.

Как видите, она ровная, не имеет перекосов, вся геометрия соблюдает.

В технических характеристиках комплекта указано, что толщина стали в балке - 3 мм. Проверим, да ли это.

При тщательном осмотре балки мы не нашли ни раковин, ни окалин (а они могут вызвать подклинивание ворот). Профиль сделан очень качественно.





Поскольку консоль образуется благодаря балке и двум роликовым опорам, то очень важен зазор между ними. Он в этом комплекте составляет 2 мм, что считается идеальным вариантом.

РОЛИКОВАЯ ОПОРА (КАРЕТКА)



Для нормальной работы консольной системы в комплекте фурнитуры должны быть две каретки. Они устанавливаются на расстоянии друг от друга (длина расстояния зависит от размеров закладной). Их ролики при вращении передвигаются по направляющей, что в свою очередь двигает створку. В комплекте Novi Vorota Econom 400 также есть ролики для откатных ворот с металлическими подшипниками.

Головка каретки состоит из 8 роликов, расположенных парами на разной высоте. Это позволяет откатной системе работать очень хорошо. Сами ролики металлические. В каждом из них находится шарикоподшипник размерностью 6201. Они защищены резинометаллическим пыльником, а для масла используется низкотемпературная смазка.

Для дистанционирования роликов используются пластиковые втулки. Их геометрия не нарушена.

Основа каретки и головка сопряжены так, чтобы было плавное качение. Таким образом, створка легко без труда передвигается вдоль ограждения.
Чтобы защитить каретки от коррозии их покрывают антикоррозийным покрытием. Оно отличного качества. Убедится можно легко - нет темных пятен.

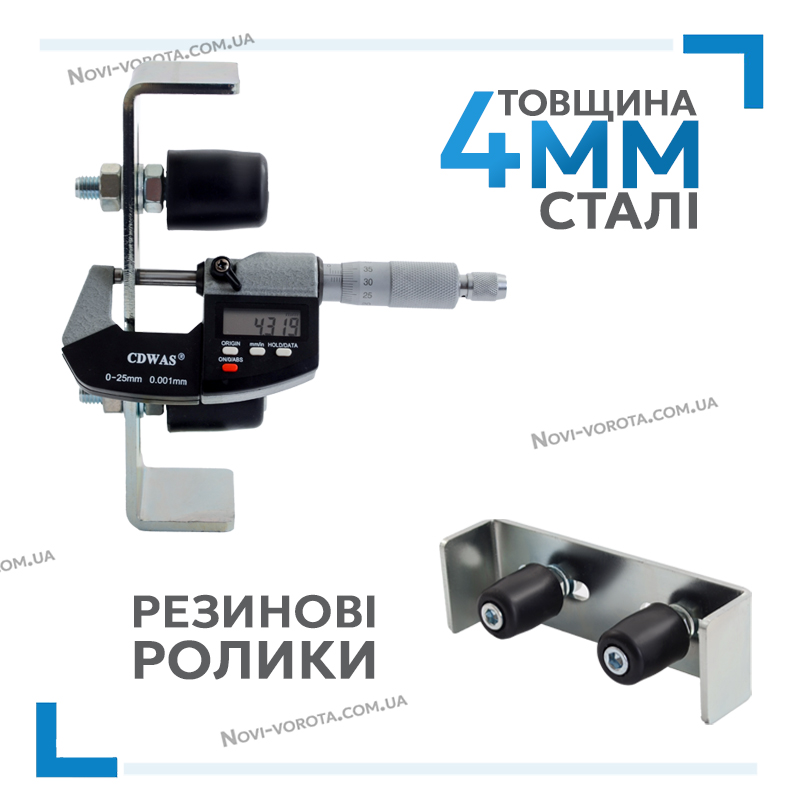

ВЕРХНЯЯ ПЛАСТИНА С РОЛИКАМИ
