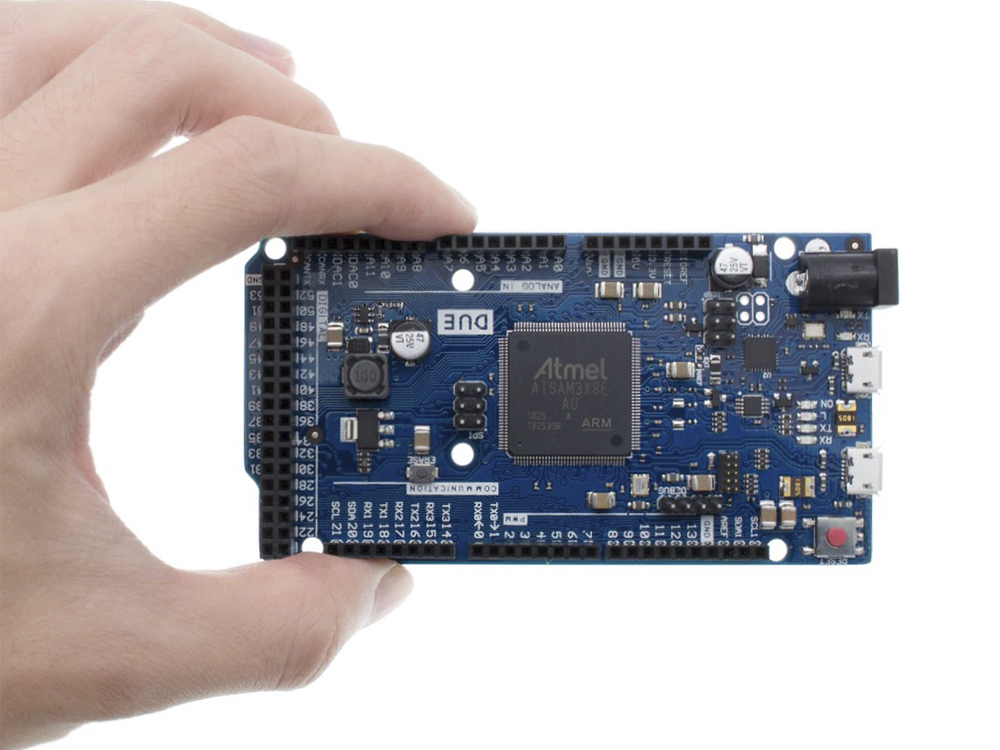

DUE R3-CH340 ATMEGA16U2 ATSAM3X8E ARM c USB Плата микроконтроллера Синий Артикул: 1010-647-00

Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM - это плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3. Данная плата собрана на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания,  разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход выходы составляет 3,3 В. Подав более высокое напряжение, например 5 В, на выводы Arduino Due, можно повредить плату.

Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC.  Контроллер совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.

Компановка:

TWI: Выводы SDA и SCL расположены рядом с выводом AREF.

Вывод IOREFтпозволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому, платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В.

Неподключенные выводы, зарезервированные для использования в будущем.

На Due установлено 32-битное ARM ядро, превосходящее по производительности обычные 8-битные микроконтроллеры. 32-битное ядро, позволяет выполнять операции с данными размером в 4 байта за 1 такт.

частота процессора (CPU) 84 МГц.

96 КБ ОЗУ.

512 КБ флеш-памяти для хранения программ.

контроллер DMA.



Характеристики:

Микроконтроллер: AT91SAM3X8E

Рабочее напряжение: 3,3 В

Цифровые Входы/Выходы: 54 (на 12 из которых реализуется выход ШИМ)

Аналоговые входы: 12, 2 (ЦАП)

Общий выходной постоянный ток на всех входах/выходах: 50мА

Постоянный ток через вывод 3,3 В: 800мА

Постоянный ток через вывод 5 В: 800мА

Флеш-память: 512 КБ

ОЗУ: 96 КБ (два банка: 64 КБ и 32 КБ)

Тактовая частота: 84 МГц

Размеры: 0,16 × 5,3 см



Комплект поставки:

Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM
