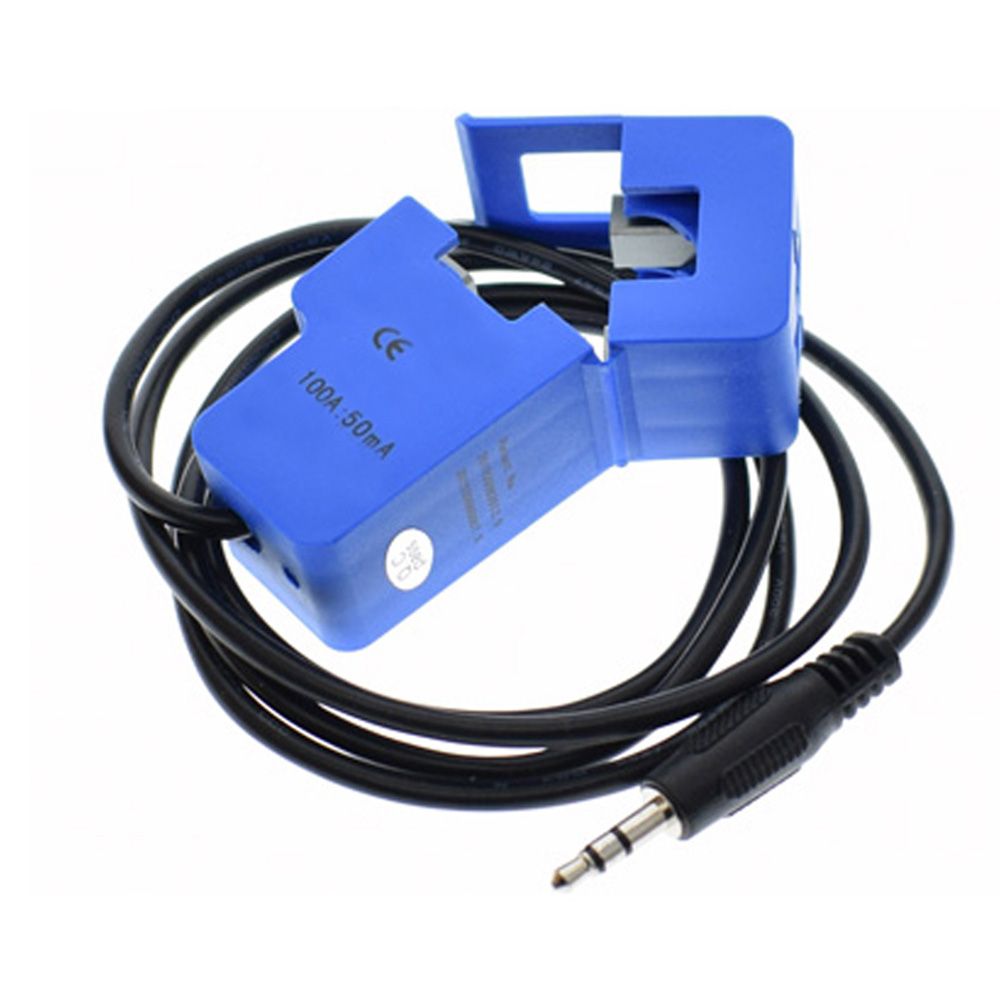

Датчик переменного тока 100А SCT-013-000 может использоваться в системах мониторинга энергопотребления, защиты электрооборудования при проверке линий электропередач без вмешательства в силовую электрическую сеть (неинвазивный метод).
Для использования датчика тока SCT-013-000 нужно создать схему подключения. Подключить SCT-013-000 напрямую к микроконтроллеру невозможно т.к. он имеет токовый выходной сигнал. Схемы подключения к Arduino контроллеру можно посмотреть,  и . Датчик тока SCT-013-000 на выходе имеет штекер Jack 3,5.
Распиновка Jack 3,5:
Для непосредственного использования датчика тока SCT-013-000 нужно потянуть за ручку-фиксатор, чтобы открыть чувствительный элемент датчика. В качестве чувствительного элемента в датчике SCT-013-000 используются две ферритовые П-подобные скобы. Потом нужно поместить между ферритовых скоб силовой провод (обязательно на один провод!) и защелкнуть ручку-фиксатор.
Уровень выходного сигнала датчика прямо пропорционален протекающему через силовой провод току. Датчик позволяет измерить
ток до 100 А. Соотношение входного и выходного сигнала 100 А равняется 50 мА на выходе.
Таблица точности измерений датчика:

Характеристики:

Модель: SCT-013-000;
Входной сигнал: 0 – 100 А переменного тока;
Соотношение входного и выходного сигнала: 100 А = 50 мА на выходе;
Выходное напряжение: 0 – 50 мВ;
Материал сердечника: феррит;
Размер отверстия для силового кабеля: 13 х 13 мм;
Длина кабеля: 1,18 м;
Размеры: 32 х 22 х 57 мм;
Вес: 63 г.

Комплект поставки:

1х- Датчик переменного тока 100А SCT-013-000, Arduino
