Комплект автоматики для распашных ворот со створками шириной до 3.5 м и массой до 800 кг.

Добавить фотоэлементы или лампу

Без фотоэлементов и лампы

Лампа ( + 511 ₴)

Фотоэлементы ( + 920 ort)

Фотоэлементы + лампа ( + 1431 изн)

Открытие ворот звонком с телефона

Без открытия с телефона

Prosto Dzvinok ( + 1440 ₴)

Dzvinok на 10 номеров ( + 2555 изн)

Модель Rotelli MT 540 - улучшенная модификация популярной автоматики для распашных ворот итальянского бренда. Телескопические приводы с увеличенным до 500 мм ходом штока и очень мощным двигателем на 320 Вт позволяют использовать технику на тяжелых (до 800 кг) или длинных (до 3,5 м) створках, в том числе при установке на широких столбах.

Основные преимущества модели

Высокая мощность

Двигатели до 100 Вт на приводах для распашных ворот встречаются часто, и на чисто символичной решетчатой створе в субтропиках возможно они и справляются. У нас ворота делают основательными, большими и глухими, а климат и ветер всеми силами препятствуют нормальному открыванию, так что слабые моторы просто не потянут подобные нагрузки.

Используемые в данной модели двигатели на 320 Вт говорят о реальной совместимости с большими створками даже в наших условиях.

Редуктор полностью металлический

Износостойкость и прочность металла выше, чем силумина или полимера. К тому же, при выходе за рамки допустимых для пластика температур (-20 - + 50 ° С) с металлом точно ничего не случится, а вот полимер может раскрыться или размягчить и деформироваться.

Совместимость с широкими столбами

Линейная автоматика часто имеет жесткие ограничения на расстояние от воротных петель до предела столба, где будет стоять кронштейн привода, не позволяя отдаляться дальше 5-6 см, реже 12-18 см. Выполнение ниш в каменных или кирпичных опорах - грубое решение вопроса, что искажает столбы и снижает их прочность.

Rotelli MT 540 свободно ставится при удалении до 28 см, а в некоторых случаях допустимо даже до 35 см.

Возможность самостоятельной установки

Есть модели, которые запрещено ставить самостоятельно. Есть техника, которую без специалиста настроить крайне трудно. С такими сразу следует закладывать в журнал расход услуги монтажников (от 50 97).

Модель Rotelli MT 540 максимально подготовлена к монтажу. Установить оборудование, подключить питание, скорректировать буквально пару-тройку важнейших параметров — и можно пользоваться.

Пошаговая инструкция в наличии

Наши инженеры разработали пошаговую инструкцию, рассчитанную как раз на конечного пользователя. С ней любой желающий без технического образования легко справится с монтажом и подключением автоматики.

Цена ниже аналогов

Повышенная цена может иметь множество причин, включая роздутое функциональность и громкое имя бренда, а иногда и совсем просто чье-то желание нажиться на перепродаж или даже подделке качественной продукции. Порой необходимые аксессуары к некоторым моделям обходятся чуть ли не в полцены самих приводов. Например, если пульты идут по 25-80 евро поticу, а их приходится брать на всех членов семьи плюс запасной, без возможности заменить более дешевыми аналогами. Так что отличить завышенную цену от справедливой не так уж просто бывает.

С другой стороны, действительно хорошая техника совсем уж низко стоить не может по характеристике: сырье и производственная база здесь используются серьезные, не из дешевых.

В комплектах Ротели вопрос оптимального баланса цены и качества решили гениально просто: на приводах и электронике экономить не стали (хотя лишних функций за дополнительную плату здесь нет), а вот аксессуары идут недорогие китайские, но тоже проверены на практике.

Различные комплектации

Кстати, доступны различные комплектации. Минимальный набор ограничивается двумя приводами, блоком и пультом (число брелоков можно увеличить до необходимого количества). Желательно добавить как минимум фотоэлементы и сигнальную лампу, что обеспечит нормальный уровень безопасности. А для наиболее удобной эксплуатации техники можно взять GSM модуль, который поможет управлять воротами звонком из записанных в него номеров телефонов.



Модель	МТ- 540
Тип приводу	телескопический линейный
Напряжение подаваемое / питание двигателя В	230/230 (50 Гц переменный ток)
Максимальный вес створки по паспорту, кг	800 (длина до 1,6 м)
Максимальная длина створки по паспорту, м	3.5 (вес до 200 кг)
Потребляемая мощность , Вт	320
Интенсивность использования, %	40
Тяговое усилие , Н	3200
Струм, А	1-1,4
Количество оборотов двигателя, об/мин	1400
Термозащита, °С	140
Скорость движения створки, мм/с	16
Габаритные размеры привода, мм	930х90х170 h
Ход штоку, мм	500
Вес привода, кг	6,0
Робоча температура, °С	-30   - +60
Степень защиты корпуса	IP 54

Причины популярности модели Rotelli MT 540



Выбор техники на рынке сейчас просто огромен. Короткие некоторые преимущества модели Rotelli MT 540 уже согрелись. Но есть и другие причины отдать предпочтение этой технике. Вот и разберемся с ними подробнее.

Технические характеристики Rotelli MT 540

Следует уточнить, что интенсивность 40% - показатель бытового назначения автоматики. Циклы, которые идут подряд без паузы, здесь не допустимы: распределение времени в цикле - 40% на работу и 60% на обязательный отдых и охлаждение. Такую модель не стоит ставить на оживленные проезды с большим числом пользователей.

Но если все же возникнет риск перегрева, то встроенная реле термозащиты отключит двигатель при 140 ° С.

Показатель IP 54 говорит о том, что корпус защищает механизм от пыли и брызг воды в любом направлении.

Техника выпускается в Италии, имеет соответствие евростандартам, допущена для продажи на рынке Евросоюза. Соответствующие указаниям страны производителя и значков «С Е» находятся на этикетке самого привода.

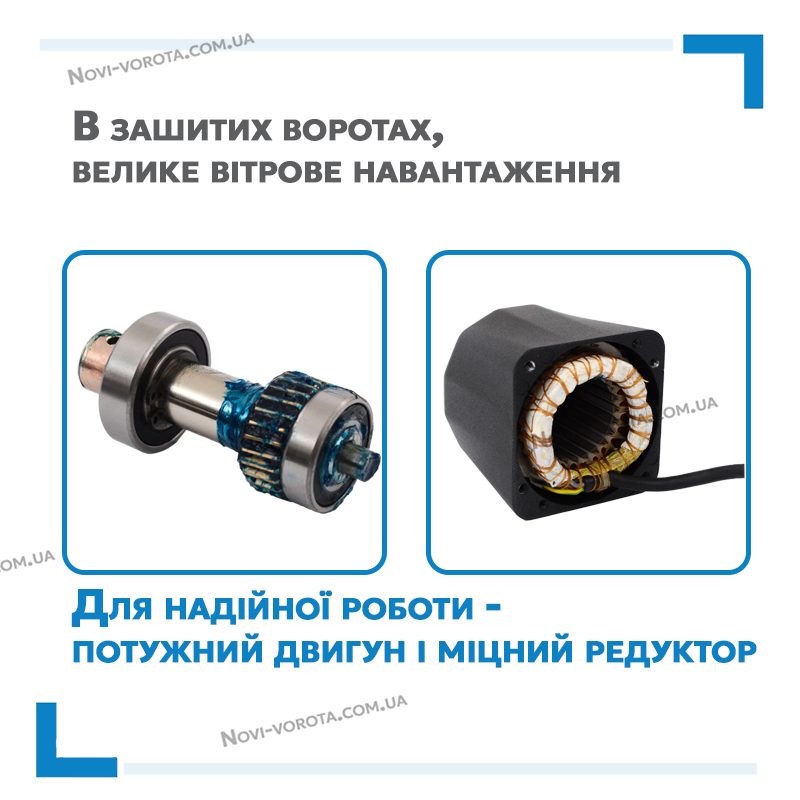

Высокая мощность

В документации и на корпусе привода указана значительная цифра 320 Вт мощности. Сила тяги достигает 3200 Н, что действительно говорит о способности работать с большими воротами.



Стоит заметить, что на рынке есть множество приводов с значительно более скромной мощностью, которые будто бы рассчитаны также для достаточно широких ворот. Но если изучить документацию внимательнее, то увидите, что границы использования показаны без учета ветровой нагрузки и климатических особенностей.

А это значит, что легкую створку с решетчатой структурой в мягком климате такой повод может потянуть, но на ветер, заморозки или аномальную жару он не рассчитан. Если добавить в условия обмерзания створки, учесть по 40-60 кг ветрового давления на каждый глухой «квадрат», то резко окажется, что створка тогда должна быть ну очень узкой, и то не факт, что техника справится.

В нашей стране любят именно глухие створки. Климат особенно мягким тоже необычен. А в некоторых регионах порывы ветра слабее приводы вообще пополам могут разорвать. Поэтому высокие мощность и прочность лишними точно не будут.

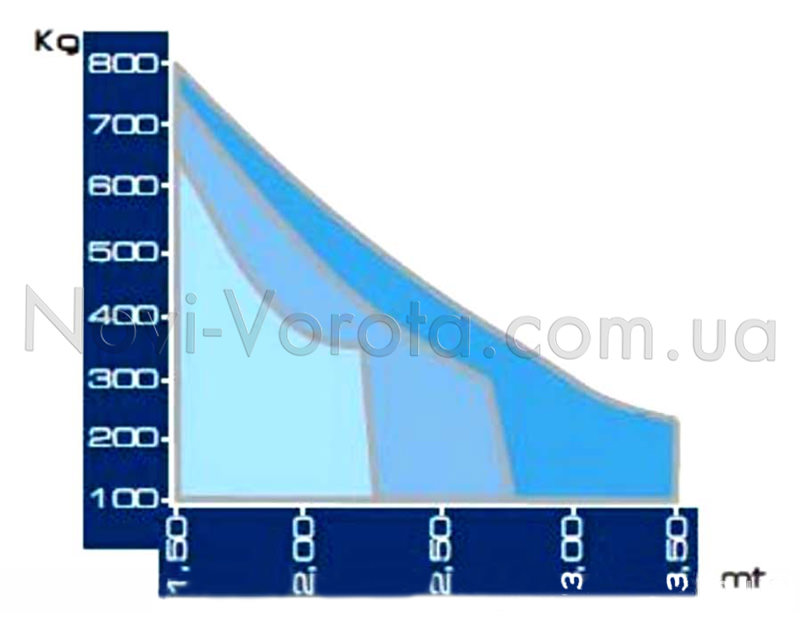

Еще одно важное уточнение: вес и длина обратно пропорциональны. Поэтому даже теоретические 800 кг максимума действенные при длине 1.6 м, а если уж створка длинная, под 3,5 м, то весит более 200 кг она не должна. На практике берется некий баланс этих величин, причем обязательно с запасом. Есть даже график возможных соотношений при разных условиях:



Следует проанализировать условия эксплуатации, учесть штатные и временные нагрузки, оставить запас на «форс-мажори». При необходимости можно проконсультироваться у нашего специалиста о соответствии данной модели к конкретной ситуации.

Продуманное строение редуктора

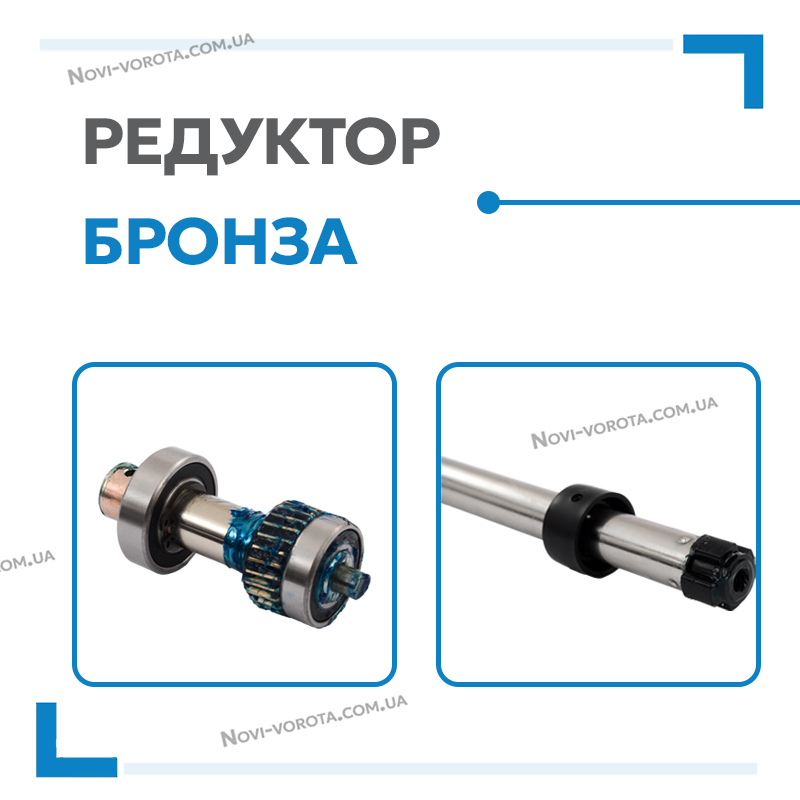

Червячный редуктор – надежный и эффективный тип преобразования крутящего момента двигателя в движение штока для перемещения створки. При этом сам червь выполнен из закаленной стали, а вот внутренняя шестерня (красочные колеса) - из бронзы. Такая пара работает тише просто стальной двойки, к тому же износ червяк будет меньше, если больше по размеру колесо будет из металла немного мягче.



Большинство редукторов современной автоматики содержат технополимеры. Опять же, в мягких условиях они вполне справляются со своей задачей. Поэтому для других стран переплачивать за материал для шестерен, закупать металлообработочные станки из ЧПУ, изготавливать детали путем нескольких последовательных операций – экономично не выгодно. Куда проще натамповать полимерные запчасти партиями в пресс-формах без дальнейшей обработки.



Но все же в паре со стальным червяком износ полимера будет выше, чем металла, особенно с большими глухыми створками. Наш климат сам по себе опасен для пластика: сильные морозы способны привести к хрупкости материала, а летом на солнце оборудования нагреться может выше указанного в инструкциях максимума, приводя к размягчению и потере формы более чувствительного к этому пластика.

По обе стороны от червячного колеса на валу редуктора видим качественные подшипники (без втулок или другого упрощения). Нет и дополнительных передач: вращение шестерни передается сразу на ходовой винт, за которым двигается гайка-каретка.



Винт выполнен из закаленной стали и снабжен трапециевидной многозаходной резьбой. Это обеспечивает эффективное движение штока, более надежное сцепление гайки-каретки с самим винтом.

Совместимость модели с действительно широкими опорами

Для нормальной работы линейная автоматика должна подходить к створки под острым углом и, желательно, вдали от воротных петель и ближе к краю створки. В этом случае прикладывание сил будет наиболее эффективным, меньше усилий понадобится для движения ворот и удержания их в конечных положениях. Крепление переднего кронштейна ближе к петлям, чем это допустимо рекомендуемыми монтажными параметрами, может привести к возникновению постоянных перегрузок, а значит ускоренного износа и повышенного риска поломок.

В связи с этим для многих поводов есть строгое ограничение как на длину створки, так и на удаление второго кронштейна, расположенного на столб, от оси петель. Одни приводы рассчитаны на установку исключительно на узкие столбы, другие допускают немного более большие расстояния, но чем шире столбы, тем сложнее подобрать к ним линейную модель. Раньше даже делали в столбах ниши для приближения привода к воротам.

Сам корпус Rotelli MT 540 имеет внушительные габариты, ход штока здесь составляет рекордные 500 мм, а телескопический принцип работы позволяет использовать эти преимущества по полной. Плечо более 1,5 м обеспечивает значительное прикладывание сил, что позволяет работать с длинными или тяжелыми створками. И большой ширины столба такой повод практически не замечает, он все равно дотягивается вдали от навесов и под приемлемым углом.

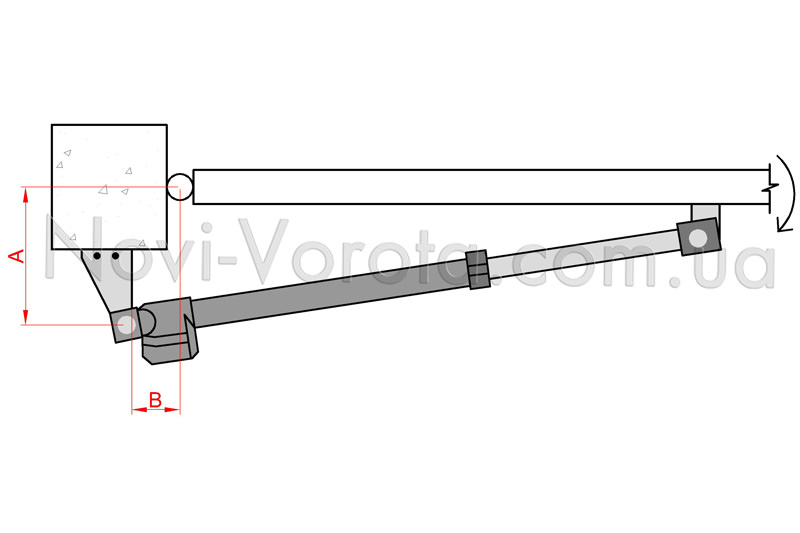

При открытии ворот внутрь двора, удаление привода от оси петель может достигать 28 см. В некоторых случаях при соблюдении правильного положения привода относительно створки оборудования ставили при А = 35 см.

Когда-то с широкими опорами приходилось покупать систему рычажной автоматики, шарнирное соединение рычагов которой позволили технике обходить проблему далеко выступающих углов. Но действительно мощные модели при этом обходились значительно дороже линейных аналогов, рассчитанных на ворота аналогичных габаритов.

Простота, прочность и высокая ремонтопригодность

Сама конструкция привода максимально проста, без дополнительных передач или крупных неразъемных узлов. Техника разбирается полностью с возможностью замены любой детали, причем без лишних сложностей.

Количество смазки значительное, рассчитано на весь срок службы.



Надежное сцепление элементов червячного редуктора и свойство самоторможения ходового винта обеспечивают нереверсивность модели. Это означает, что дополнительные устройства для фиксации створок просто не нужны. Кстати, используемые с некоторыми планетарными редукторами соленоиды поднимают уровень громкости под роботы техники и делают модель дороже.

Переход в ручной режим предусмотрен и легко осуществляется с помощью ключа, который возвращается в боковом отверстии механизма разблокировки на приводе. Внутри это выполнено в виде эксцентрикового механизма, просто и надежно одновременно. Это необходимо при монтаже, а также при отсутствии электроэнергии.



Корпус и вилки крепления отлиты из алюминиевого сплава, а шток выполнен из нержавеющей стали. Продумано даже крепление: удобные отверстия под болты и непрямые гайки, чтобы избежать чрезмерного затяжки с риском поломки уха.

Оптимальный блок управления

Блок управления отвечает за функциональность системы, выполняет заложенную программу действий в зависимости от подключенных аксессуаров и заданных параметров.



С моделью Rotelli MT 540 используется очень простая в настройке, но при этом полнофункциональная плата. С одной стороны - есть все важные возможности, причем с упрощенной индивидуальной настройкой при необходимости. С другой - нет ничего лишнего, что усложнило бы введение в эксплуатацию или сделало систему дороже.

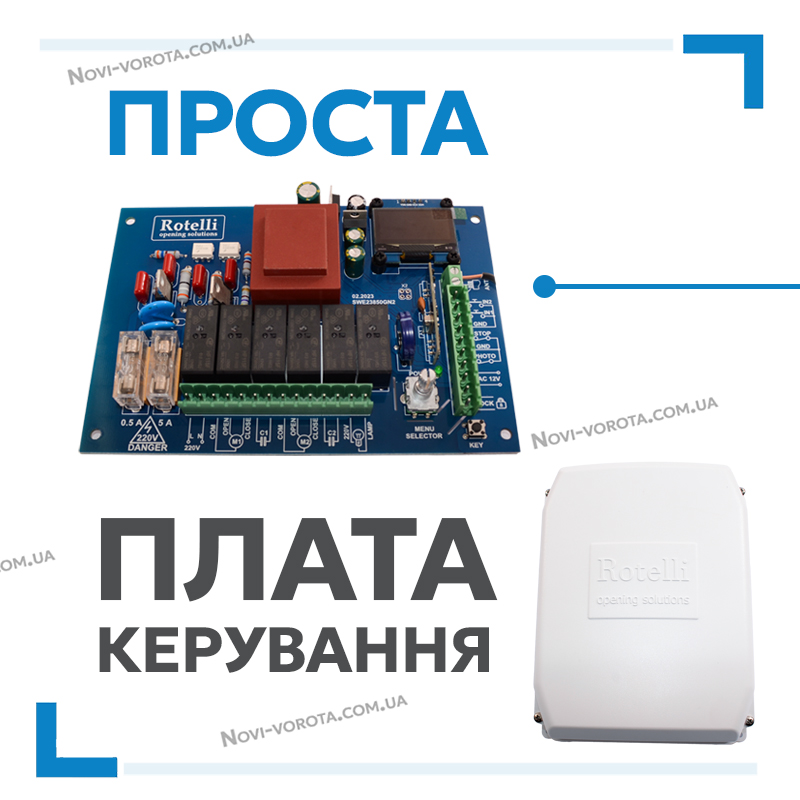

Блок управления представляет собой электронную плату, установленную в боксе. Радиоприемник для взаимодействия с пультами уже интегрирован в плату. В этом же коробе размещаются стартовые конденсаторы. Для них даже предусмотрены специальные крепления. Достаточно места в боксе под установку GSM модуля или внешнего радиоприемника при необходимости. Сам шкаф закрывается герметично, даже имеет уплотнитель для повышения защиты электроники.

К клемму платы подводится кабель от источника питания, а также провода к приводам и выбранным ведущим аксессуарам. Клеммы съемные, удобные в работе. Есть подписи всех контактов, кнопок, регуляторов и переключателей, а также инструкции с описанием назначения и настройки. Впрочем, методы настройки очевидны:

• •        DIP-переключателями выбирается постоянное свечение лампы или прерывистое (DIP 1), с замедлением будут работать приводы или без (DIP 2), в автоматическом режиме или пошаговом (DIP 3).
• •        Регуляторами плавно меняется задержка 2-го привода (D1), пауза перед автозакрытием (A2) и, что немаловажно, усилия приводов (F3) для учета реальных нагрузок.
• •        Кнопками Т1 и Т2 задается время работы приводов, причем для каждого отдельно. При включенном замедлении этими же кнопками задается время действия плавного старта и остановки. С помощью L1 программируется пульт, одну кнопку которого можно записать на полное открытие, другую на открытие всего одной створки.

Все очень просто. Небольшие персональные корректировки — и приводы будут работать с необходимым усилием, без резкого перемещения легких створок или затрудненного при больших воротах. Двигатели не будут работать дольше, чем действительно нужно, рискуя перегореть. Струлки будут стартовать и финишать с задержкой, исключая заклинивание и позволяя закрыть ворота плотнее и надежнее. Благодаря замедлениям можно избежать рывков, ударов или неравномерности движения.

Свои плюсы имеют методы настройки. Они просты и понятны. А еще они выполняются механически, задаются один раз и надолго, не слетаются от скачка напряжения, не исчезают с электронной памяти после грозы и т.д.

Привод пригоден для самостоятельного монтажа

Данная модель настолько проста в монтаже и настройке, что вызывать специалистов просто нет необходимости. Техника поставляется максимально готовой к работе, с необходимым комплектом крепления (кронштейны, болты), с конденсаторами и ключами разблокировки. Установка займе буквально пару годин. Весь порядок действий описан в инструкции, добавленной в комплект.

Можно установить минимальный комплект только самого необходимого - приводы, блок управления и пульт. Есть возможность подключить сигнальную лампу и 1 или 2 пары фотоэлементов (на открывание и закрывание, обезопасив подходы с обеих сторон). Доступны альтернативные устройства управления, которыми можно заменить или дополнить стандартные пульты: кнопки, GSM модуль, внешний приемник. Качество радиоприятному улучшают включением антенны. Схемы подключений прилагаются.

Висновки

Rotelli MT 540 - улучшенный вариант автоматики для больших распашных ворот:

• •        Итальянская техника, сертифицированная в ЕС, но по доступной цене.
• •        Мощность двигателя 320 Вт, чтобы двигать даже глухие ворота при любой погоде.
• •        Увеличенный до 500 мм ход штока, дающий большой размах привода, повышает КПД и надежность механизма.
• •        Прочный металлический редуктор без слабых мест, надежный корпус.
• •        Возможность установки на ворота с широкими столбами (открытие внутрь двора) - удаление заднего кронштейна от оси петель на расстояние до 28-35 см.
• •        Многофункциональная плата с простой и понятной настройкой.
• •        Возможность установить самостоятельно с помощью инструкций и консультации специалистов сервисного центра при необходимости.

Помимо этого доступны специальные предложения:

• •        Цена без посреднических накруток от нас как официального представителя бренда Rotelli.
• •        Отправка в любое ближайшее к клиенту отделение компании-грузжеперевозчик.
• •        Оплата при получении.
• •        Техническое обслуживание по гарантии и после в собственном сервисном центре.
