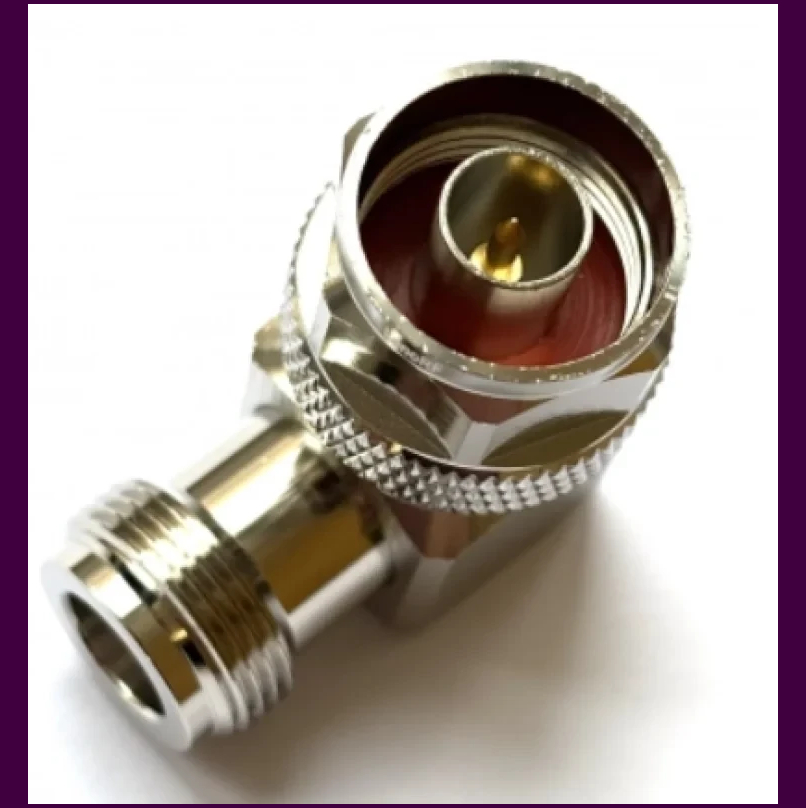

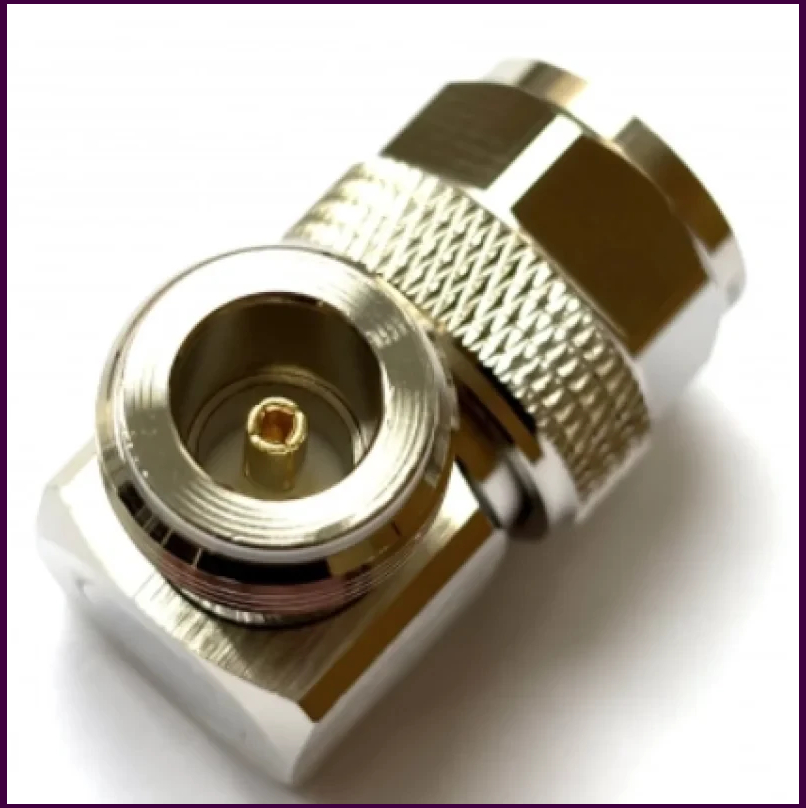

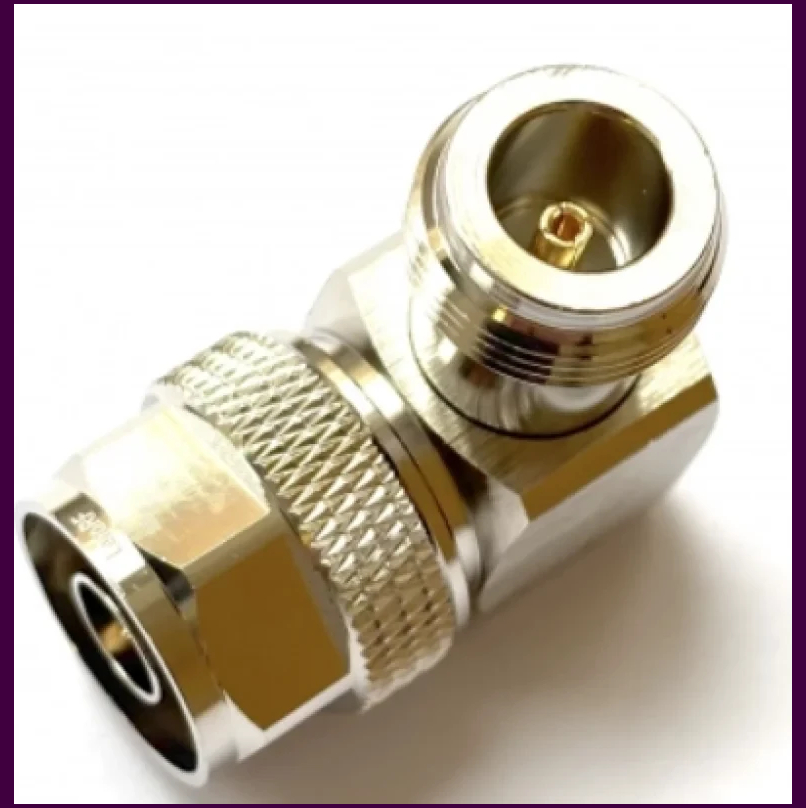

Угловой RF-адаптер N Male - N Female L-типа от Leno RF предназначен для обеспечения высококачественного соединения в радиочастотных системах. Он выполнен в формате N (гнездо) female с обеих сторон и имеет монолитную конструкцию без использования кабеля, что обеспечивает высокую надежность соединения и минимальные потери сигнала. Адаптер разработан специально для панельного монтажа и может устанавливаться на панели толщиной до 4,5 мм.

Фиксация адаптера осуществляется при помощи гайки, затяжка которой производится ключом размером 19 мм. Для предотвращения проворачивания в монтажном отверстии на резьбовой части корпуса предусмотрены плоские грани (лыски) с двух противоположных сторон, что обеспечивает надежную установку. Общая длина адаптера составляет 38 мм, а для его установки требуется монтажное отверстие диаметром 16,3 мм с расстоянием между лысками 14 мм, что гарантирует точную и надежную фиксацию в панели.

Адаптер изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность. Центральный контакт выполнен из фосфорной бронзы с золотосодержащим покрытием, что минимизирует окисление и обеспечивает отличную проводимость. Диэлектрик изготовлен из PTFE (фторопласт), который обеспечивает высокую термостойкость и защиту от повреждений. Корпус адаптера изготовлен из латуни с никелированным покрытием, что придаёт ему прочность и защиту от коррозии. Уплотнение осуществляется силиконовым кольцом, что дополнительно гарантирует герметичность соединения.

Электрические параметры адаптера также впечатляют. Он имеет волновое сопротивление 50 Ом и может работать в частотном диапазоне от 0 до 6 ГГц. КСВН (VSWR) на различных частотах не превышает 1.3, что говорит о высоком качестве передачи сигнала:

• ≤ 1.1 (RL -26,44 дБ) @ 900 МГц

• ≤ 1.15 (RL -23,127 дБ) @ 1800 МГц

• ≤ 1.2 (RL -20,828 дБ) @ 3000 МГц

• ≤ 1.3 (RL -17,692 дБ) @ 6000 МГц

Вносимые потери (Insertion Loss) также находятся на низком уровне:

• ≤ 0.05 дБ @ 900 / 1800 / 3000 МГц

• ≤ 0.1 дБ @ 6000 МГц

• Диэлектрическая прочность составляет не менее 1000 В.

• Тип разъёма: N

• Тип адаптера: N (female) – N (female)

• Волновое сопротивление: 50 Ом

• Максимальная рабочая частота: до 6 ГГц

• Напряжение: 500 В

• Материал корпуса: латунь

• Покрытие корпуса: никель

• Покрытие контактов: золото

• Вес: 0.001–0.009 кг

• Гарантия: 12 месяцев

• Единица измерения: шт

• Норма отпуска: от 1 шт

• Монолитная конструкция без кабеля, что уменьшает потери сигнала.

• Надежная фиксация при помощи гайки и плоских граней для предотвращения проворачивания.

• Высококачественные материалы, позволяющие обеспечить долговечность и надежность.

• Идеально подходит для применения в радиосистемах и высокочастотных устройствах.

• Рекомендуется для установки в панелях толщиной до 4,5 мм, что делает его удобным для различных монтажных решений.

• Применяется в областях, где критически важна стабильность и качество сигнала.
