Недельное программируемое реле времени TP8A16 - используется для автовключения и автовыключения электрического или технического оборудования через определенный, заданный отрезок времени в течение недели, а также для управления различными устройствами.

У данного устройства один перекидной контакт и 10 программ включения и выключения. Время установки имеет точность до 1 минуты.

Для удобства устройство имеет удобный ЖК-дисплей. Микроконтроллер является кварцевым.

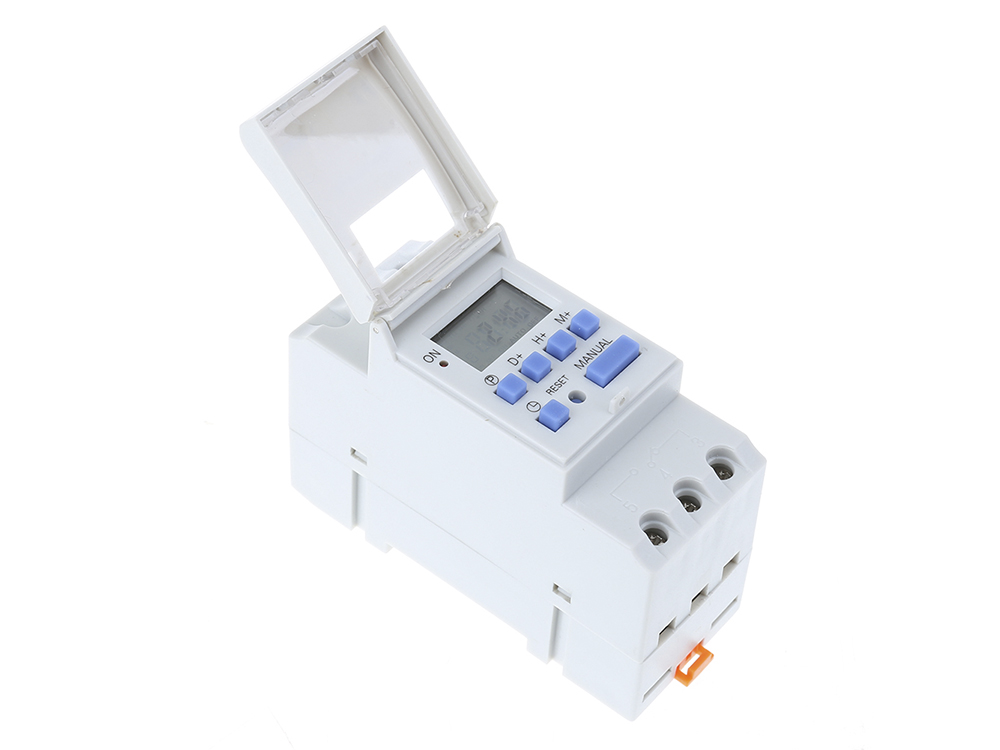

Элементы лицевой панели:
ON - индикатор включения/выключения
- кнопка входа/навигации по меню программирования D+ - кнопка задания дня недели H+ - кнопка задания часов M+ - кнопка задания минут 0 - кнопка настройки/отображения времени MANUAL - кнопка вкл./выкл. установленной программы/задание текущего состояния C/R - кнопка вкл/выкл выбранной программы RESET - кнопка сброса
Подключение:

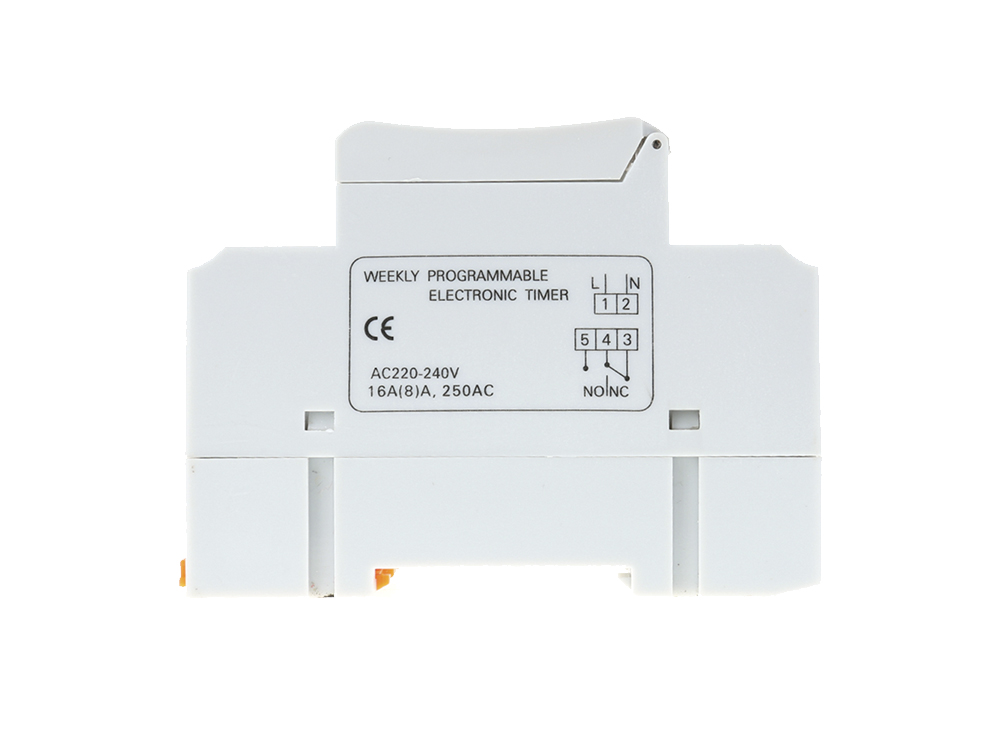

Напряжение питание подается на зажимы 1 и 2. Выходное устройство (перекидной контакт):
4 - общий контакт,
5 - нормально разомкнутый контакт,
3 - нормально замкнутый контакт.
Порядок работы:
1.    Подключите устройство к источнику питания. При первом включении должна зарядиться встроенная батарея. Это может занять несколько минут. После зарядки батареи устройство автоматически включится. Нажмите кнопку RESET для возвращения к заводским настройкам. В течение 5 секунд происходит инициализация устройства.
2.    Для установки текущего времени и дня недели удерживайте кнопку ©, после чего нажмите кнопки D+ (день), H+ (часы), M+ (минуты) необходимое число раз. Обозначения дней недели: MO - понедельник, TU - вторник, WE - среда, TH - четверг, FR - пятница, SA - суббота, SU -воскресенье.
3.    Для переключения между 12 и 24-часовой временными шкалами удерживайте кнопку © нажатой в течение 5 секунд. По умолчанию задана 24-часовая шкала. При переключении в 12-часовой режим на индикаторе появится надпись АМ (утро) или РМ (вечер).
4.    Запрограммируйте устройство в соответствии с таблицей.

Характеристики:

• Диапазон коммутируемых напряжений:  от 180 до 264 В
• Количество каналов: 1
• Количество программ:10
• Минимальный интервал времени работы программы: 1 минута
• Погрешность времени: ± 2 секунды в день (при 25°С ± 1°С)
• Питание: 220 В
• Мощность: < 4 Вт
• Сброс: Ручной
• Габаритные размеры: 3,6 см х 8,65 см х6,55 см
• Вес: 120 грамм

Комплект поставки:

Недельное программируемое реле времени TP8A16
