Подробности товара

1. Описание продукта

• Три выходных канала тока: DC4~20 мА

• Стандартный протокол связи RS485 MODBUS RTU

• Сетевое ПО для конфигурирования, ПЛК или промышленная сенсорная панель

• Светодиод состояния связи

• Схема связи, разработанная для защиты от гроз и помех

• Используется для сбора и управления сигналами в промышленной сфере.

2. Спецификация

• Аналоговый выходной канал 3ch

• Диапазон аналогового выхода DC4~20 мА

• Точность аналогового выхода ±0,03 мА

• Максимальная выходная нагрузка 1050 Ом (DC24V)

• Рабочая температура -20~70℃

• Внешний источник питания DC9V~30V/2W

• Изоляционная защита DC1500V

• Метод установки: стандартная направляющая DIN или винт

• Размеры 125×73×35мм

3. Описание интерфейса

AVcc	Положительный вход внешнего источника питания
AGnd	Вход внешнего источника питания отрицательный / заземление питания
Iout1	Канал выходного тока 1 положительный
AGnd	Канал выходного тока 1 отрицательный / Аналоговое заземление / Силовое заземление
Iout2	Канал выходного тока 2 положительный
AGnd	Канал выходного тока 2 отрицательный / Аналоговое заземление / Силовое заземление
Iout3	Канал выходного тока 3 положительный
AGnd	Канал выходного тока 3 отрицательный / Аналоговое заземление / Силовое заземление
485Б	Сигнал RS485 B-
485А	RS485 сигнал А+

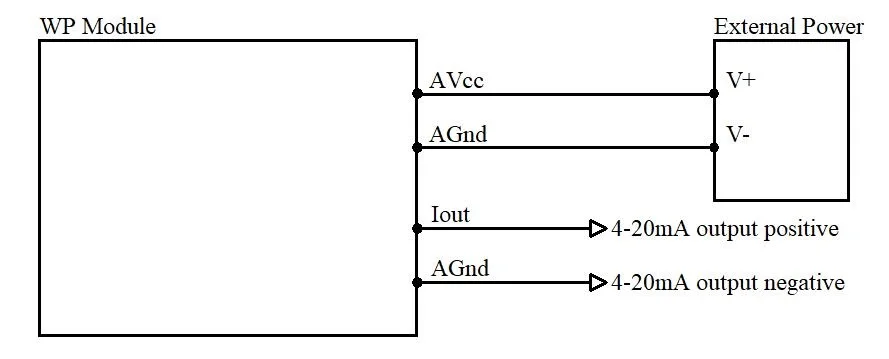

4. Диаграмма применения аналогового выхода

5. Описание коммуникации

5.1. Параметры связи: 9600, Нет, 8, 1 (настройка по умолчанию)

Параметр	Описание
9600	скорость передачи данных
Никто	проверить бит
8	бит данных
1	стоп-бит



5.2. Команда для настройки данных аналогового выхода

Отправить: 01 06 00 00 2C 39 55 18 （пример/шестнадцатеричный）

данные	байт	описание данных	замечание
01	1	адрес модуля	диапазон адресов:01-FE
06	1	код функции	06-запись одного регистра хранения
0000	2	регистрационный адрес (тип 4X)	0000-регистр аналогового выходного канала 1 0001-регистр аналогового выходного канала 2 0002-регистр аналогового выходного канала 3
2С39	2	запись данных	текущие выходные данные, диапазон:0FA0-4E20
5518	2	CRC-код проверки	Контрольный код CRC для всех данных

Получите: 01 06 00 00 2C 39 55 18 （пример/шестнадцатеричный）

Эта команда настраивает модуль на выходной ток.

Данные аналогового выходного канала 1 — «2C39», после преобразования в десятичные данные это будет 11321. Подставим это в формулу: Iout1=DATA/1000=11321/1000=11.321mA.

Когда модуль получает правильную команду, он отправляет ответ обратно ведущему устройству.

5.3. Команда для чтения данных аналогового выхода

Отправить:03 05 CB （пример/шестнадцатеричный）

данные	байт	описание данных	замечание
01	1	адрес модуля	диапазон адресов:01-FE
03	1	код функции	03-прочитать регистр хранения
0000	2	регистрационный адрес (тип 4X)	0000-начальный адрес регистра
0003	2	регистрационный номер	0003-чтение 3 регистров
05КБ	2	CRC-код проверки	Контрольный код CRC для всех данных

Прием:11 15 E7 A2 6F （пример/шестнадцатеричный）

данные	байт	описание данных	замечание
01	1	адрес модуля	диапазон адресов:01-FE
03	1	код функции	03-прочитать регистр хранения
06	1	байт данных	06-прочитать 6 байт
2С39 1Д11 15E7	6	считывать данные	2C39-аналоговый выходной канал 1 данных 1D11-аналоговый выходной канал 2 данных 15E7-аналоговый выходной канал 3 данные
А26Ф	2	CRC-код проверки	Контрольный код CRC для всех данных

Эта команда считывает текущие выходные данные модуля.

Данные аналогового выходного канала 1 — «2C39», после преобразования в десятичные данные это будет 11321. Подставим это в формулу: Iout1=DATA/1000=11321/1000=11.321mA.

Данные аналогового выходного канала 2 — «1D11», после преобразования в десятичные данные это будет 7441. Подставим это в формулу: Iout2=DATA/1000=7441/1000=7.441mA.

Данные аналогового выходного канала 3 — «15E7», после преобразования в десятичные данные это будет 5607. Подставим это в формулу: Iout3=DATA/1000=5607/1000=5.607mA.

5.4. Команда для настройки адреса модуля

Отправить01 08 04 （пример/шестнадцатеричный）

дата	байт	описание данных	замечание
00	1	адрес модуля	00-широковещательный адрес
06	1	код функции	06-запись одного регистра хранения
0064	2	регистрационный адрес (тип 4X)	0064-регистр адреса модуля
0001	2	запись данных	0001-новый адрес модуля, диапазон:0001-00FE
0804	2	CRC-код проверки	Контрольный код CRC для всех данных

Получение01 08 04 （пример/шестнадцатеричный）

Эта команда устанавливает адрес модуля (адрес подчиненного) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при отключении питания. Это широковещательная команда. Она должна гарантировать, что только один модуль подключен к главному.

Когда модуль получает правильную команду, он отправляет ответ обратно ведущему устройству.



5.5. Команда для настройки параметров связи

Отправить02 18 14 （пример/шестнадцатеричный）

данные	байт	описание данных	замечание
01	1	адрес модуля	диапазон адресов:01-FE
06	1	код функции	06-запись одного регистра хранения
0065	2	регистрационный адрес (тип 4X)	0065-регистр параметров связи
0002	2	запись данных	0001- 4800, Нет, 8, 1 0002- 9600, Нет, 8, 1 0003- 19200, Нет, 8, 1 0004- 38400, Нет, 8, 1 0005- 4800, Четный, 8, 1 0006- 9600, Четный, 8, 1 0007- 19200, Четный, 8, 1 0008- 38400, Четный, 8, 1
1814	2	CRC-код проверки	Контрольный код CRC для всех данных

Прием02 18 14 （пример/шестнадцатеричный）

Эта команда устанавливает параметр связи как «9600, None, 8, 1» (настройка по умолчанию). Эта настройка может быть сохранена при отключении питания.

Когда модуль получает правильную команду, он отправляет ответ обратно ведущему устройству.



6. Описание светодиода ПИТАНИЕ/ДАННЫЕ

• Когда модуль включен, светодиод горит зеленым.

• Когда модуль находится на связи, светодиод мигает.

• Когда модуль получает правильную команду, светодиод загорается зеленым.

• Когда модуль получает неверную команду или команду другого модуля, светодиод загорается красным.

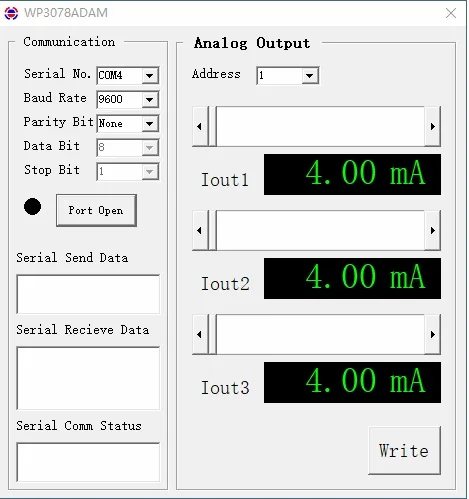

7. Описание отладки ПК

Мы предоставляем отладочное программное обеспечение для функционального тестирования и настройки параметров. Пожалуйста, выполните следующие шаги:

• Подключите компьютер к модулю с помощью преобразователя RS485.

• Подключите питание DC12V или DC24V к модулю и включите его. Чтобы избежать ненужных повреждений, убедитесь, что положительные и отрицательные клеммы питания правильно подключены перед включением питания.

• Откройте программу и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.

• Установите параметры связи и откройте последовательный порт.

• Выберите соответствующую настройку и нажмите кнопку «Читать» или «Записать».

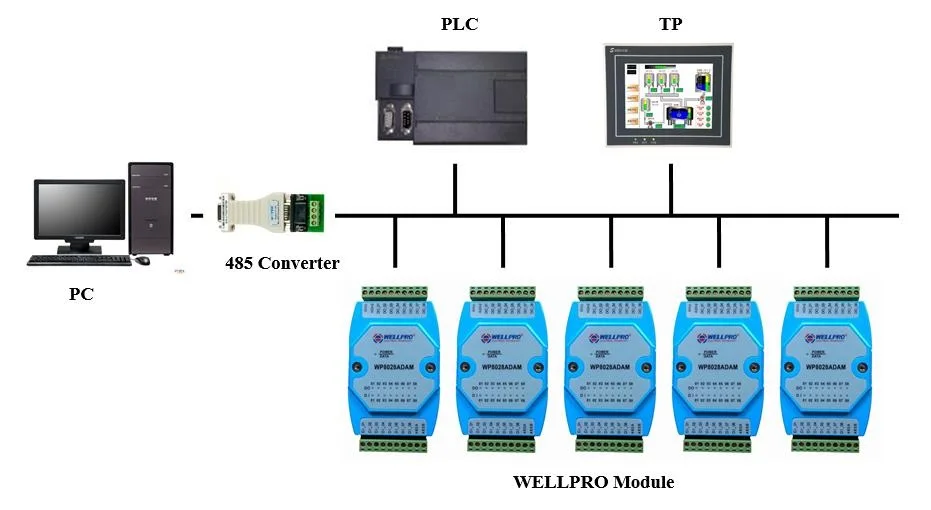

8. Схема сети RS485
