Антенна для оператора дрона для очков, для приема видео сигнала FPV. Может использоваться как в режиме RHCP, так и LHCP, в зависимости от того, к какому коннектору подключите устройство приема/передачи. В комплекте с антенной идет заглушка-терминатор с сопротивлением 50 Ом, и удлинитель-ножка для удобного монтажа антенны на FPV устройствах.
Антенна представляет собой направленную антенну с круговой поляризацией, основанную на оригинальной Triple Feed Patch антенне. Он использует массив из семи связанных патчей, что приводит к значительно более высокому усилению. Из-за довольно узкого луча эта антенна не рекомендуется для обычных FPV, но для полетов на большие расстояния она работает очень хорошо.

Главная особенность:

Хорошая эффективность излучения. Большинство патчей на основе FR4 имеют очень высокую эффективность, потому что FR4 имеет большие потери на частоте 5,8 ГГц. Кроме того, большинство антенных решеток имеют более высокие потери в фидерной сети. В конструкции используются связанные патчи, чтобы упростить сеть подачи и уменьшить эти потери.
Очень хорошее осевое соотношение, не только прямо перпендикулярно заплатке, но и не по центру.
Высокий коэффициент усиления, но не выше теоретического коэффициента усиления для массива из 7 элементов. Это связано с тем, что максимизация усиления приводит к высоким боковым лепесткам и плохому осевому соотношению.
Очень низкие боковые лепестки, почти вся энергия сосредоточена в основном лепестке. Это увеличивает ширину основного лепестка, но добавляет некоторое усиление.

Характеристика:

Тип антенны: патч-антенна;
Частота: 5.8 ГГц;
Полоса пропускания: 660 МГц (5.47 - 6.13 ГГц);

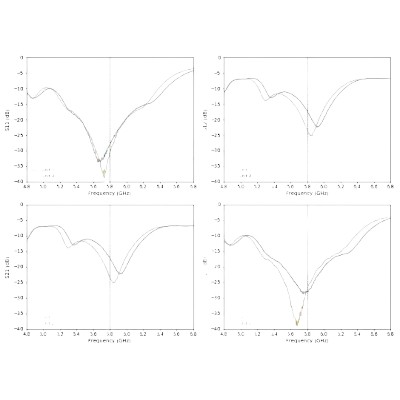

Соответствие: S11 менее -30 дБ;
VSWR: менее 1,065;
Осевое отношение: 1,05 (0,38 дБ) 1,10 (0,83 дБ);
Коэффициент усиления: 14,4 dBi;
Ширина луча (половина мощности): 30 градусов;
Эффективность излучения: 75%;
Разъём на антенне: SMА-female (гнездо);
Длина кабеля с разъемами: 112 мм;
Волновое сопротивление: 50 Ом;
Поляризация: LHCP (круговая левая) & RHCP (круговая правая);
Размеры антенны: 150x18 мм;
Вес: 64 г (без фидера);

Комплектация:

1 x патч антенна 5,8 ГГц 14,4 dBi;
1 х пигтейл SMA-male - SMA-male;
1 х заглушка-терминатор с сопротивлением 50 Ом;
