Міська електромережа ⇆ Генератор

Заходи безпеки при використанні G2R ATS:

1. 220V ATS не слід використовувати при напрузі нижче 185V, інакше котушка може згоріти.

2. 110V ATS не слід використовувати при напрузі нижче 90V, інакше котушка може згоріти.

3. Перемикач не можна перемикати вручну в автоматичному режимі, інакше котушка може згоріти.

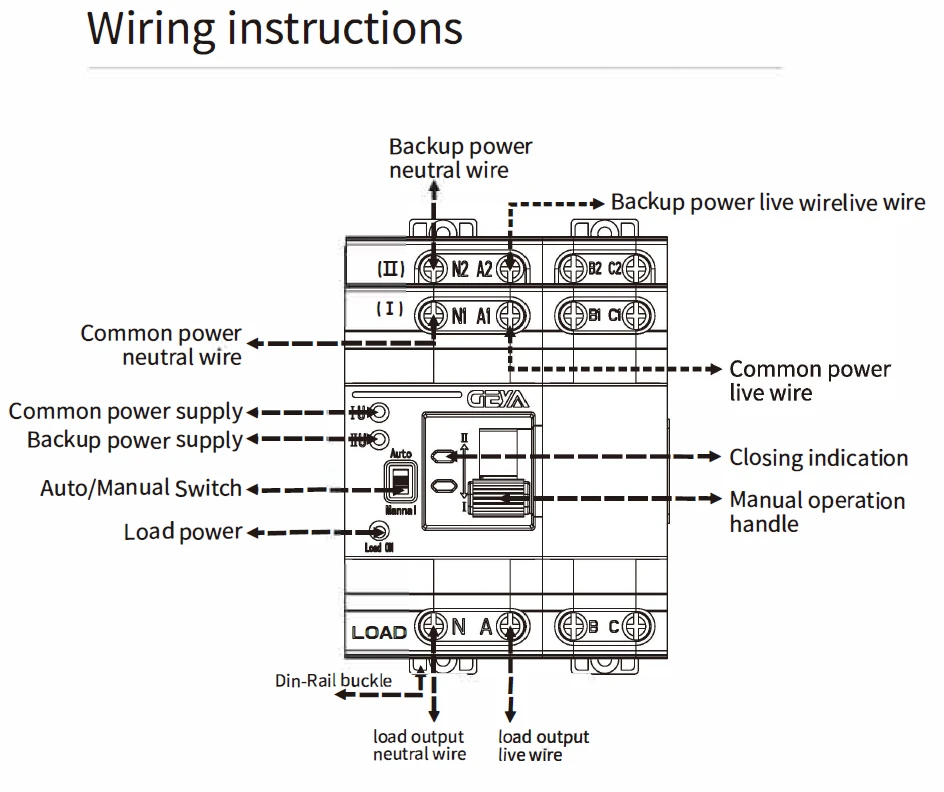

4. Для 4P ATS забезпечте правильне підключення фаз, інакше контакти можуть згоріти.

Загальна інформація

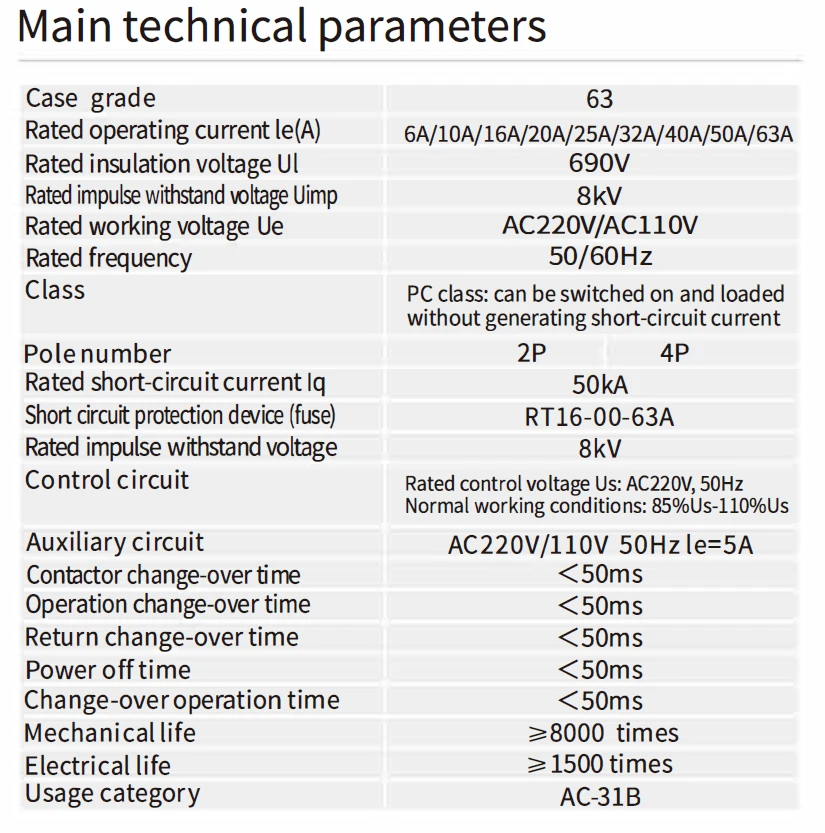

Автоматичний перемикач GEYA G2R-63 є класом PC для рідкісних переключень, з двостороннім дизайном (зазвичай використовується для A та резервного B), підходить для AC систем з частотою 50-60 Гц та номінальним струмом 6A-63A. Основна функція автоматичного перемикача полягає в тому, що коли основне живлення (загальне живлення A) відмовляє, ATS автоматично переключається на резервне живлення (резервне живлення B) для продовження роботи (швидкість перемикання 50 мс), що може ефективно вирішити проблеми, викликані відключенням електроенергії.

Коли A та B мають електрику, пріоритет надається живленню A.

ПРИМІТКА:

1. Ручна/автоматична робота може забезпечити робочі характеристики відкриття та закриття електричного обладнання, але в ручному режимі немає гарантії через різні швидкості відкриття/закриття операторів. У ручному режимі можливі надмірні втрати срібного сплаву. Тому перемикач вибору слід переводити в ручний режим лише після повного відключення електроенергії для перевірки та обслуговування системи управління та контактної інформації.

2. Зазвичай, переводьте перемикач вибору в електричне положення. Коли потрібна ручна робота, переведіть перемикач вибору в ручний режим. Після завершення ручної роботи переведіть перемикач вибору з ручного режиму в автоматичний.

Контрольна схема TSE відразу активується. Після завершення перемикання внутрішній перемикач може пошкодити котушку в контрольній схемі, а котушка може працювати нормально при 85%-110% номінальної робочої напруги. Занадто низька вхідна напруга може призвести до перегріву котушки та її згоряння.

Увага! При ручній роботі перемикач вибору режиму повинен бути в положенні "ручний".
