GEPRC RAD MINI 5.8G 1W VTX — аналоговый видеопередатчик 5.8 ГГц для совместимых FPV-дронов и другой радиоуправляемой техники. Он используется для передачи видеосигнала с камеры во время хобби, учебных и спортивных полетов при условии совместимости с конкретной FPV-системой.

RAD MINI поддерживает 4 уровня выходной мощности: PitMode/25 мВт/200 мВт/500 мВт/1000 мВт. Корпус изготовлен из алюминиевого сплава 6061 и используется для отвода тепла во время работы.

Видеопередатчик поддерживает протокол IRC Tramp и настройку через OSD при условии совместимости с полетным контроллером. Также предусмотрен встроенный микрофон для передачи звука, если эта функция поддерживается конфигурацией.

Входной диапазон напряжения составляет 7-28 В. Предусмотрена функция защиты от перегрева, но для корректной работы необходимо обеспечить достаточное охлаждение и установить совместимую антенну перед включением.

Монтажные отверстия PCB имеют формат 20x20 мм, диаметр отверстия — 3,05 мм. Алюминиевый корпус можно снять, если это требуется для установки в соответствующую сборку. Во время монтажа необходимо обеспечить изоляцию платы и использовать комплектные нейлоновые шайбы.

Особенности

• Максимальная выходная мощность: до 1000 мВт.
• Режимы мощности: PitMode/25 мВт/200 мВт/500 мВт/1000 мВт.
• Корпус из алюминиевого сплава 6061 для отвода тепла.
• Функция защиты от перегрева.
• Входное напряжение: 7-28 В.
• Поддержка региональных частотных таблиц для настройки в соответствии с требованиями конкретного региона.
• Протокол управления VTX: IRC Tramp, поддержка настройки через OSD при условии совместимости с полетным контроллером.
• Встроенный микрофон для передачи звука с дрона, если эта функция поддерживается конфигурацией.
• Одна кнопка управления и три световых индикатора для отображения режимов работы.

Совместимость
Перед установкой необходимо проверить совместимость видеопередатчика с полетным контроллером, камерой, антенной, питанием, монтажными отверстиями, протоколом управления VTX и частотными настройками. Использование видеопередатчика должно соответствовать местным правилам и разрешенным параметрам радиочастотного оборудования.

Комплектация
1 x GEPRC RAD MINI 5.8G 1W VTX
1 x Антенна UFL Copper 80 мм
1 x Коннектор UFL на SMA
1 x Кабель VTX SH.0 5pin 100 мм
1 x Кабель SH1.0 на SH1.25 для камеры 65 мм
1 x Набор винтов

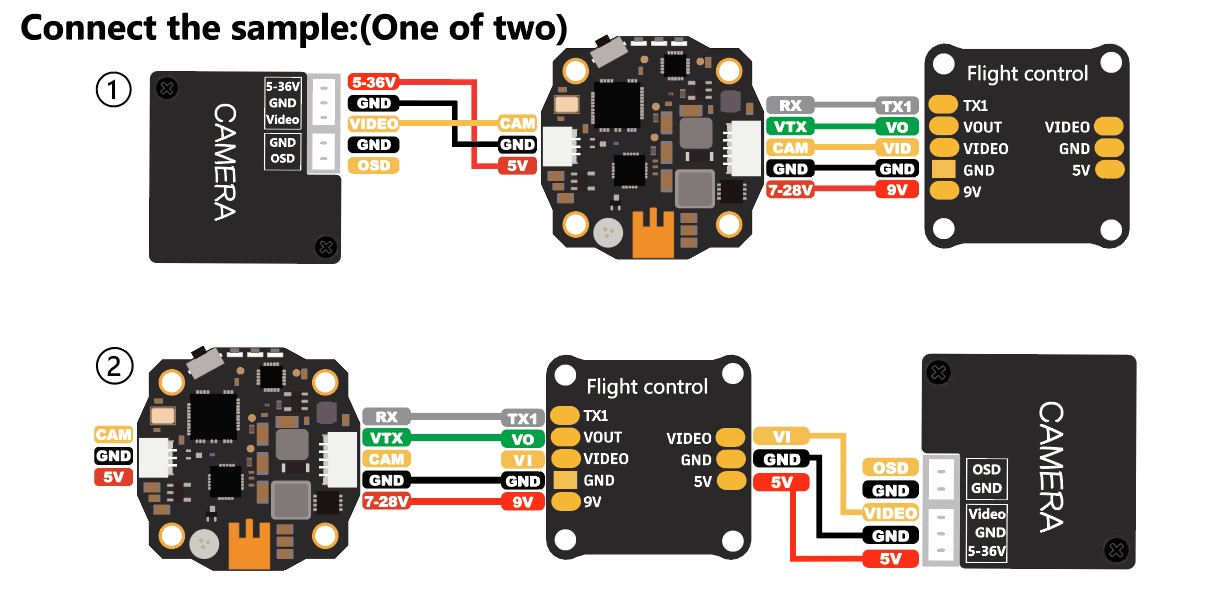

Схема подключения

Внимание
Перед включением питания обязательно установите совместимую антенну.
Чтобы уменьшить риск перегрева, обеспечьте циркуляцию воздуха и достаточное охлаждение во время работы.
В закрытых сборках может потребоваться дополнительный вентилятор охлаждения.
Выход 5 В предназначен только для питания совместимой камеры или вентилятора охлаждения.
Не подключайте вход питания или аккумулятор к выходу 5 В, поскольку это может повредить VTX.
Перед использованием проверьте местные правила по применению радиочастотного оборудования и разрешенные параметры работы видеопередатчика.
