Основной
| Страна производитель | Украина |
| Вторичный ток | 5 А |
Дополнительные характеристики
| Гарантийный срок | 12 мес |
Основной
| Изоляция | Заливочный компаунд |
Дополнительные характеристики
| Максимальная рабочая температура | 55 град. |
Основной
| Максимальный первичный ток | 5000 А |
| Масса | 26 кг |
Дополнительные характеристики
| Минимальная рабочая температура | -45 град. |
Основной
| Минимальный первичный ток | 800 А |
| Напряжение | 10 кВ |
Дополнительные характеристики
| Род установки | Закрытое помещение |
Основной
| Функциональное назначение | Измерительний |
| Частота тока | 50 Гц |
Трансформатор ТЛШ-10 – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 10кВ. Трансформатор ТЛШ-10 устанавливается в комплектные распределительные устройства и токопроводы.
Трансформатор ТЛШ-10 имеет климатическое исполнение "У", категорииразмещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +55°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

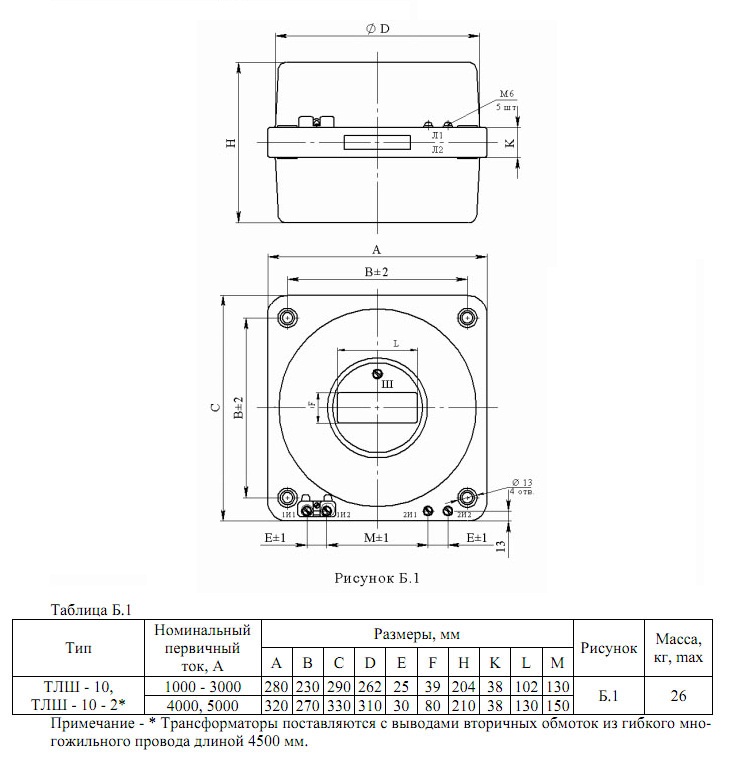

Чертеж, габаритные и установочные размеры трансформатора ТЛШ-10
Трансформатор ТЛШ-10 обладает следующими техническими характеристиками:
| Наименование параметра | Величина | ||||||
| Значение номинального напряжения, кВ | 10 или 11 | ||||||
| Значение наибольшего рабочего напряжения, кВ | 12 | ||||||
| Значение номинального первичного тока, А | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Значение номинального вторичного тока, А | 1; 5 | ||||||
|
Значение номинальной частоты переменного тока, Гц |
50 или 60 | ||||||
|
Значение класса точности: обмотки для измерений обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5 5P; 10P |
||||||
|
Значение номинальной вторичной нагрузки: - обмотки для измерений при работе в классе точности 0,2; 0,2S; 0,5; 0,5S и cosφ=0,8, ВА - обмотки для измерений при работе в классе точности 0,2; 0,2S; 0,5; 0,5S и cosφ=1, ВА - обмотки для защиты при работе в классе точности 5P и cosφ=0,8, ВА - обмотки для защиты при работе в классе точности 10P и cosφ=0,8, ВА |
20
2,5
30
30 |
20
2,5
20
30 |
|||||
|
Значение номинальной предельной кратности вторичной обмотки для защиты, - при работе в классе точности 5P - при работе в классе точности 10P |
8 |
11 | 10,5 | 15 |
10 18 |
12 | |
|
Значение трехсекундного тока термической стойкости, кА |
31,5 |
140 |
175 |
||||
|
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений при работе в классе точности, не более: 0,5 0,2; 0,5S 0,2S |
11 4 4 |
14 5 5 |
16 16 6 |
19 | 10 | 14 | |
Значение электродинамической стойкости и способности к перегрузке по току определяются шинопроводом!
Конструкция. Трансформатор ТЛШ-10 имеет вид шинной конструкции. Конструкция трансформатора содержит магнитопровод и вторичные обмотки. Собственная первичная обмотка у трансформаторов типа ТЛШ-10 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичных обмоток находятся снаружи и расположены в средней части фланца литого блока. Для крепления трансформатора на месте установки в фланце литого блока имеется 4 втулки со сквозными отверстиями. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. На шильдике указанна маркировка сторон трансформатора, соответствующих линейным выводам первичной цепи.
