Генератор XR2206 (набор для самостоятельной сборки) - Это первоклассный набор для самостоятельной сборки генератора широкого спектра применения способный вырабатывать синусоидальный, прямоугольный, треугольный сигналы с высокой степенью стабильности и точности. Также выходной сигнал может быть модулированным.

Диапазон частот разделен на четыре диапазона, которые переключаются дискретно:

1. 1 Гц-100 Гц,
2. 100 Гц-20 кГц,
3. 20 кГц-1 МГц,
4. 150 KHz-2 МГц.

После выбора диапазона производится настройка частоты переменными резисторами P2 (грубо) и P3 (точно)

Регуляторы и переключатели генератора:
P2 - грубая настройка частоты
P3 - точная настройка частоты
P1 - Амплитуда сигнала (0 - 3В при питании 9В)
SW1 - переключатель диапазонов
SW2 - Синусоидальный/треугольный сигнал
SW3 - Синусоидальный(треугольный)/меандр
Для контроля частоты генератора сигнал можно снять непосредственно с вывода 11.

Параметры:
Синусоидальный сигнал:
     Амплитуда: 0 - 3В при питании 9В
     Искажения: менее 1% (1 кГц)
     Неравномерность: +0,05 дБ 1 Гц - 100 кГц
Прямоугольный сигнал:
     Амплитуда: 8В (без нагрузки) при питании 9В
     Время нарастания: менее 50 нс (при 1 кГц)
     Время спада: менее 30ns (на 1 кГц)
     Рассимметрия: менее 5%(1 кГц)
Треугольный сигнал:
     Амплитуда: 0 - 3В при питании 9В
     Нелинейность: менее 1% (до 100 кГц)

Комплект поставки:

1. Печатная плата генератора XR2206 - 1шт.
2. Микросхема XR2206 - 1шт.
3. Разъем питания DC Jack - 1шт.
4. Винты - 4шт.
5. Резисторы - 5шт.
6. Конденсаторы - 2шт.
7. Джампера - 2шт.

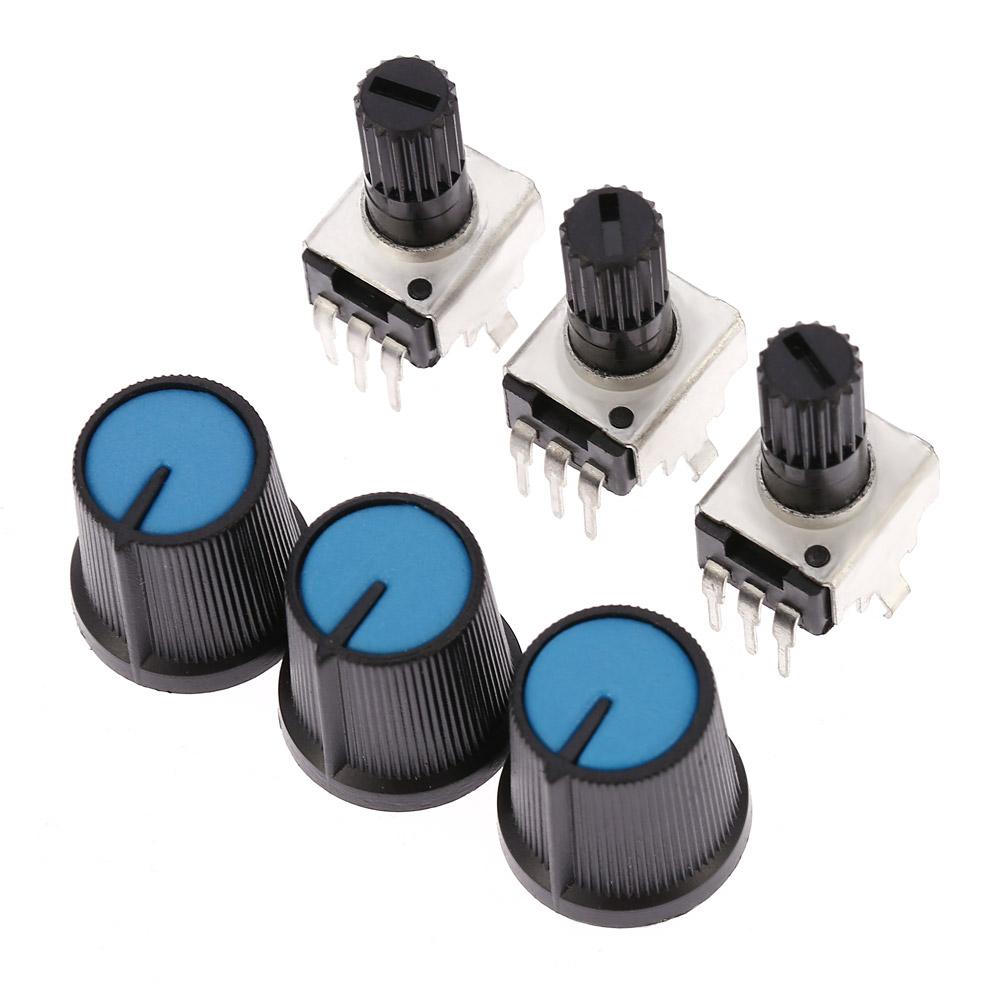

8. Переменные резисторы - 3шт.
9. Конденсаторы - 3шт.
10. Ручки - 3шт.
11. Бокс 1 шт.
12. Руководство пользователя (Английский) - 1шт.
