Вводи силових трансформаторів км тмг кмз 400 кВа



Вводи силових трансформаторів слугують для ізоляції, що виводяться з бака, кінців обмотування та приєднання їх до різних елементів електроустановки. Вводи вирізняються великою різноманітністю форм і розмірів, що залежать від напруги, потужності, місця встановлення трансформатора, а також від вимогливих до нього потреб.

---

Введення звичайної конструкцій трансформатора

Введення звичайної конструкцій трансформатора на 6 і 10 кв для внутрішнього встановлення: 1 — струмункий стрижень, 2 — латунна гайка, 3 — мідна шайба, 4 — сталевий ковпак, 5 — порцеляновий ізолятор, 6 — сталева шпилька, 7 — сталева гайка, 8 — чавунний фланець, 9 — гумова шайба, 10 — електрокартонна шайба, 11 — сталева шайба, 12 — цементувальна маса.

---

Введення має порцеляновий ізолятор 5, чавунний фланець 8, який слугує для закріплення введення на стінці або кришці бака, і струмувальний мідний стрижень 1, електрично зв'язувальний обмотування трансформатора з окремими елементами електроустановки. Ізолятор введення трансформатора внутрішньої установки має гладку або дрібноребристу поверхню.

Ізолятор введення трансформатора зовнішньої установки має великі ребра парасольки, що набагато збільшує розрядні відстані й навіть у разі сильного дощу та великого забруднення ізолятора дає змогу уникнути розрядів на його поверхні.

У трансформаторах старих конструкцій застосовувалися введення, для заміни яких у разі їх пошкодження доводилося знімати кришку або виймати активну частину з бака. Зараз для спрощення операції заміни введення в трансформаторах 1 і 2 габаритів застосовують знімні введення, що не мають фланців і шпалер.

Пошкоджений порцеляновий ізолятор таких введень можна замінювати, не піднімаючи осердя. Для цього досить відгорнути з струмовідвідного стрижня зовнішні гайки, розкріпити пристрій, що притискає введення до кришки, зняти з введення ковпак і під ним ущільнювальне гумове кільце. Потім зняти ізолятор, замінити його новим і зібрати знову введення.

Проходження по струмовідному стрижню введення великих струмів супроводжується створенням сильного магнітного поля, що викликає неприпустиме нагрівання фланців і кришки. Для зменшення нагрівання чавунні та сталеві фланці введення на струми понад 400 а замінюють латунними.

Щоб зменшити нагрівання кришки, застосовують один із таких способів:

• збільшують діаметр отвору в кришці для введення, щоб збільшити відстань до струмовідного стрижня і в такий спосіб послабити магнітне поле в кришці, а отже, її нагрівання;
• розміщують вводи однієї напруги поруч, а в кришці для них вирізають загальний отвір. Водночас сумарний магнітний потік дорівнює нулю та кришка не нагрівається. Для встановлення введення в загальному вирізі кришки застосовують чавунні або латунні обойми. 

---

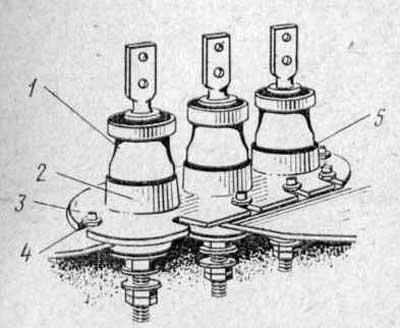

Розташування введення на струм

Розташування введення на струм 1000 а в загальній обоймі:

1 — введення,
2 — кільцевий виступ обойми,
3 — обойма,
4 — болт,
5 — цементувальна маса.

---

Вводи 1 вмощують в обойму 3, яку потім встановлюють на ущільнювальній прокладці з маслостійкої гуми та закріплюють на кришці бака болтами 4 і гайками.
