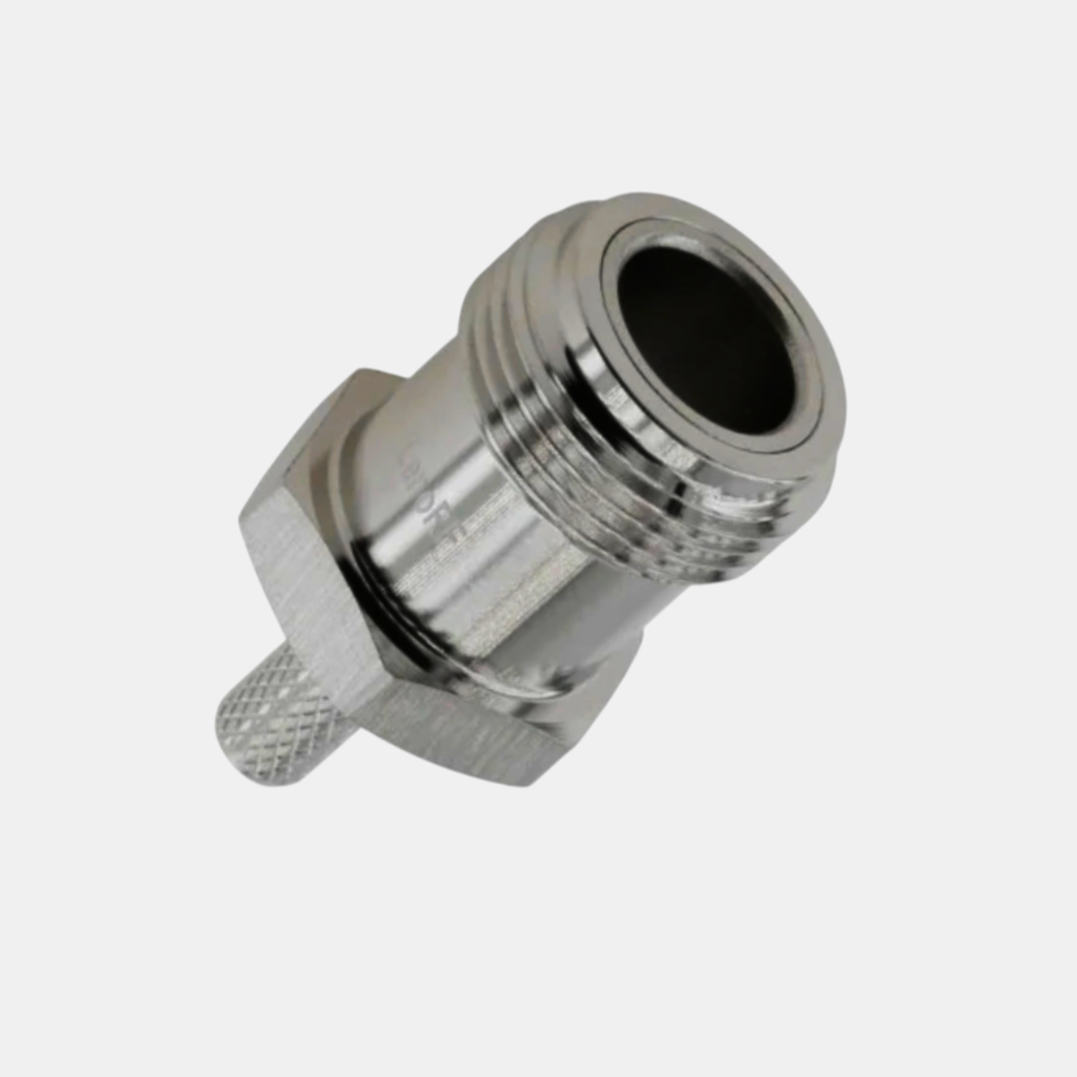

Jack Leno RF розapos;єм типу N для кабелю RG-223, 3 ГГц, корозійностійкий, 1 шт.

Високоякісний Jack Leno RF розapos;єм типу N забезпечує стабільну передачу сигналу для кабелю RG-223, устойчива к корозії завдяки використанню мapos;якої міді та нікельованого корпуса. Центральний контакт виготовлений з фосфорної бронзи з золотим покриттям, що забезпечує відмінну провідність і довговічність зapos;єднання. В якості діелектрика використовується білий фторопласт (PTFE), який має високу термостійкість і стабільність параметрів.

Корпус коннектора виконаний з латуні з нікелевим покриттям, що забезпечує захист від корозії. Коннектор сумісний з кабелями RG-223, RG-142 і RG-400, що робить його універсальним рішенням для різних завдань. Він здатний працювати на частотах до 3 ГГц з мінімальними втратами сигналу, що робить його ідеальним вибором для високочастотних застосувань.

Електричні параметри коннектора включають низький коефіцієнт стоячої хвилі (КСВН) і малі вставні втрати на частотах 900 МГц, 1800 МГц і 3000 МГц. Наприклад, КСВН становить ≤1.15 при 900 МГц і ≤1.3 при 3000 МГц, що підтверджує його високу ефективність. Діелектрична міцність досягає до 1000 В, що забезпечує безпечну експлуатацію при підвищених навантаженнях.

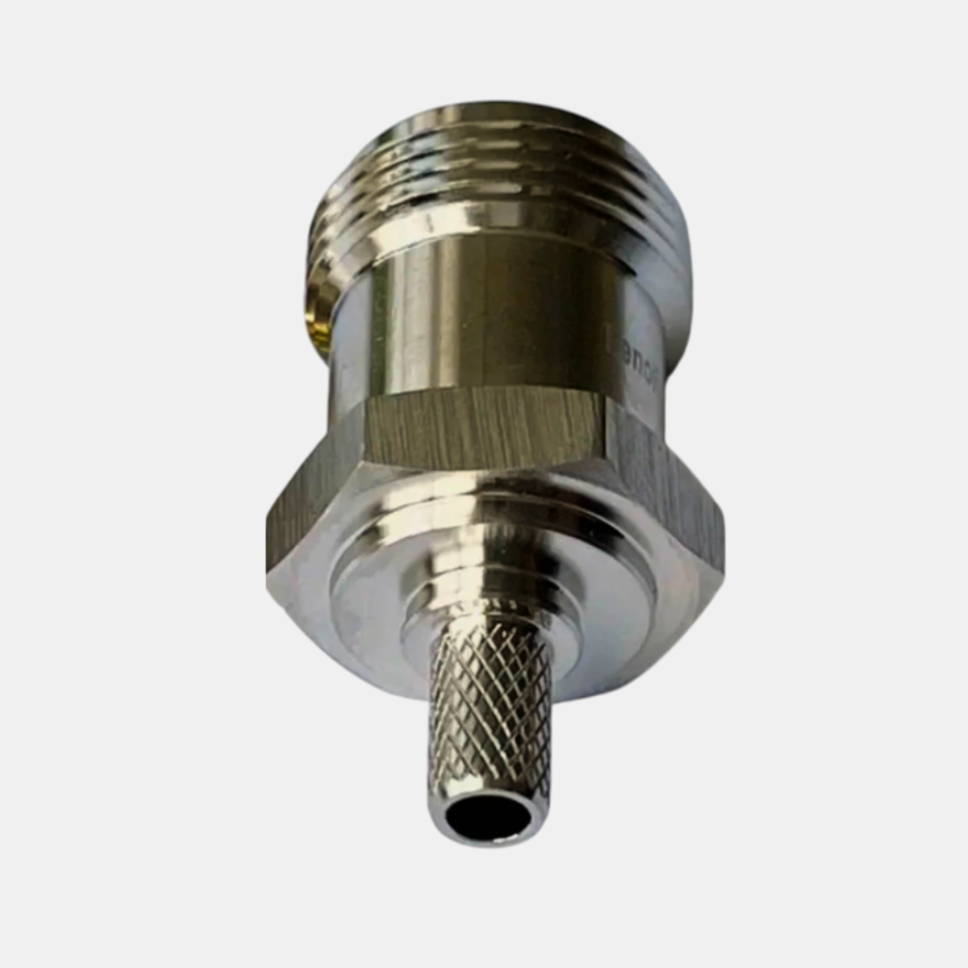

Для монтажу коннектора передбачені два методи: обжим і пайка. Центральний контакт можна припаяти через спеціальне отвор або обжати спеціальним інструментом. Пайка забезпечує кращі параметри КСВН у порівнянні з обжати, що робить цей метод переважним у більшості випадків. На хвостовику корпуса виконана однорідна накатка, що гарантує надійне утримання кабелю.

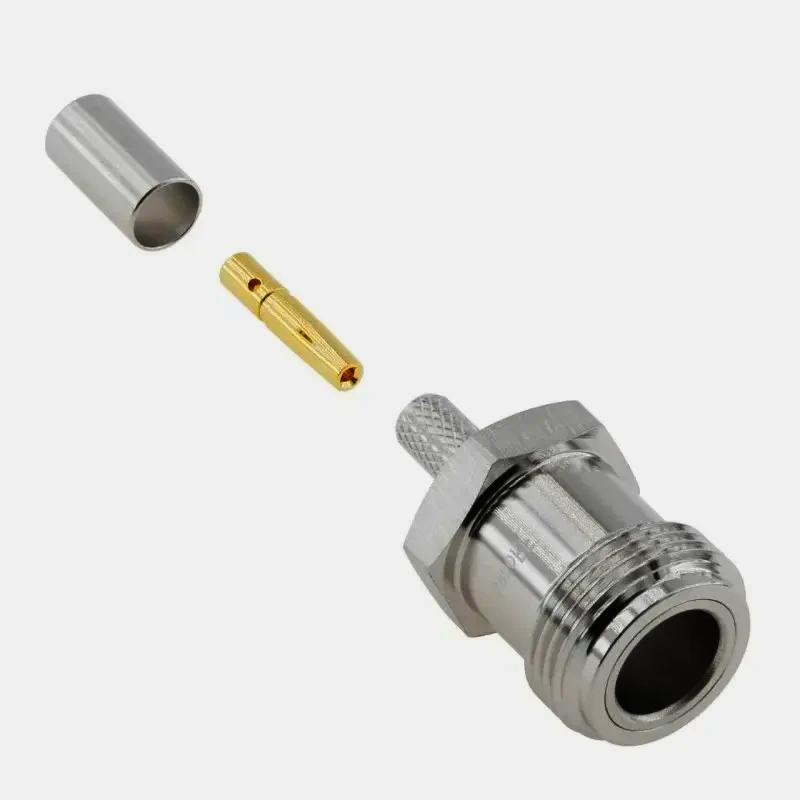

Коннектор постачається в індивідуальній пластиковій упаковці і складається з трьох елементів: корпуса, центрального штифта і обжимної гільзи. Для зручності зборки та затягування зapos;єднання корпус оснащений шестигранною фрезеруванням під гайковий ключ на 16 мм. Рекомендований момент затягування для латунних коннекторів N-типу становить 5 Н·м.

Характеристики:

• Сумісні кабелі: RG-223, RG-142, RG-400

• Центральний контакт: фосфорна бронза, золочення

• Діелектрик: PTFE (фторопласт), білий

• Корпус: латунь з нікелевим покриттям

• Обжимна гільза: мapos;яка мідь з нікелевим покриттям

• Хвильове опір: 50 Ом

• Частотний діапазон: до 3 ГГц

• КСВН: ≤1.15 при 900 МГц, ≤1.2 при 1800 МГц, ≤1.3 при 3000 МГц

• Втрати при вставці: ≤0.05 дБ на всіх зазначених частотах

• Діелектрична міцність: ≥1000 В

• Напруга: 500 В

• Вага: 0.001–0.009 кг

• Гарантія: 12 місяців

• Одиниця виміру: штука

• Мінімальна норма відпустки: від 1 шт.
