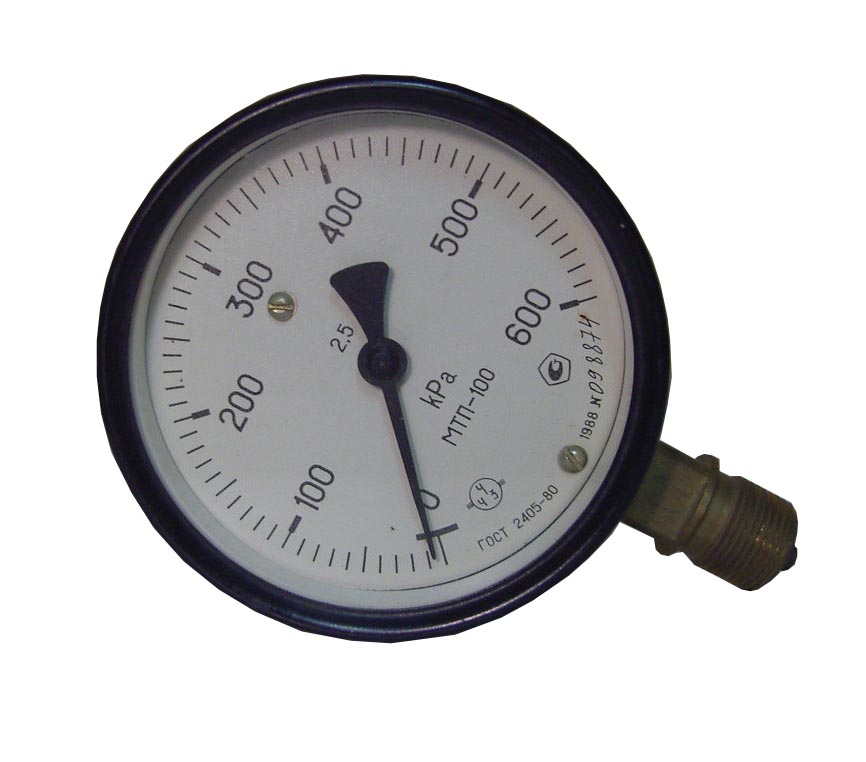

Манометр МТП-100 призначення:

Манометри МТП-100 призначені для застосування в харчовій промисловості. Основне призначення даного приладу - застосування його в сепараторах харчових продуктів. Манометри МТП-100 є показує пристроєм з мембранним роздільником. МТП-100 призначені для вимірювання надлишкового тиску в трубопроводах харчових сепараторах. Прилади розраховані для відповідності високим стандартам вібростійкості. Смороду витримує вібрацію в частотному діапазоні 5 ... 120 Гц при амплітуді 0,15 мм, при прискоренні 19,6 метра на секунду в квадраті (група V4, згідно ГОСТ 12997-84). Манометр МТП100 складається з самого манометра і мембранного розділового пристрою. Прилад розрахований на роботу за умови, щоб внутрішня порожнину пружини і надмембранний простір в роздільному пристрої заповнювалися рідиною ПЕМ-2 ГОСТ 13004-77 (поліетілоксановая рідина).

Манометр даної модифікації володіє наступними технічними характеристиками.

Прилад працює в діапазоні 0 ... 10 кілограм сили на сантиметр в квадраті. Діаметр приладу складає 100 мм і має ступінь захисту корпусу - IP50. Матеріал корпусу - алюмінієвий сплав і скло. Мембрана виготовлена з фторопласту. Клас точності манометра - 2,5. Вага манометра НЕ перевищує 1500 грам. При використанні приладу в штатних умовах, його середній термін служби складі 10 років. Прилад витримує температуру навколишнього середовища до + 95С.

У стандартній модифікації прилад працює в діапазоні температур -10 С ... + 60С.

Дані прилади широко застосовуються в промисловості і добре зарекомендували себе за свою високу надійність і довгий термін служби. Стійкість до вібрацій робить прилад придатним до застосування на різних варіантах обладнання.

Завдяки широкому робочому температурному діапазону, його можна застосовувати на більшості технологічних процесів в харчовій промисловості.

Манометр МТП-100 технічні характеристики:

Діапазони показань приладів: МТП-100 - від 0 до 10 кгс / см2

Діаметр корпусу -100 мм

Клас точності приладів - 2,5

Ступінь захисту - IP50

Маса приладів - не більше 1,5 кг

Середній термін служби - 10 років

Матеріали деталей:

корпус - алюмінієвий сплав

скло - віконне

мембрана - фторопласт

Манометр витримує вплив вимірюваного середовища з температурою до + 95 ° С

Прилади витримують вплив вібрації в діапазоні частот від 5 до 120 Гц з амплітудою 0,15 мм і прискоренням 19,6 м / с2 (група V4 по ГОСТ 12997-84)

Кліматичне виконання по ГОСТ 15150-69

У5- за замовчуванням прилади мають виконання У5 (діапазон робочих температур -10 до +60 ° С)

Т4 - на замовлення прилади мають виконання Т4 (діапазон робочих температур -10 до +60 ° С)

Варіант виконання:

радіальне розташування штуцера без фланця

Міжповірочний інтервал - 1 рік.
