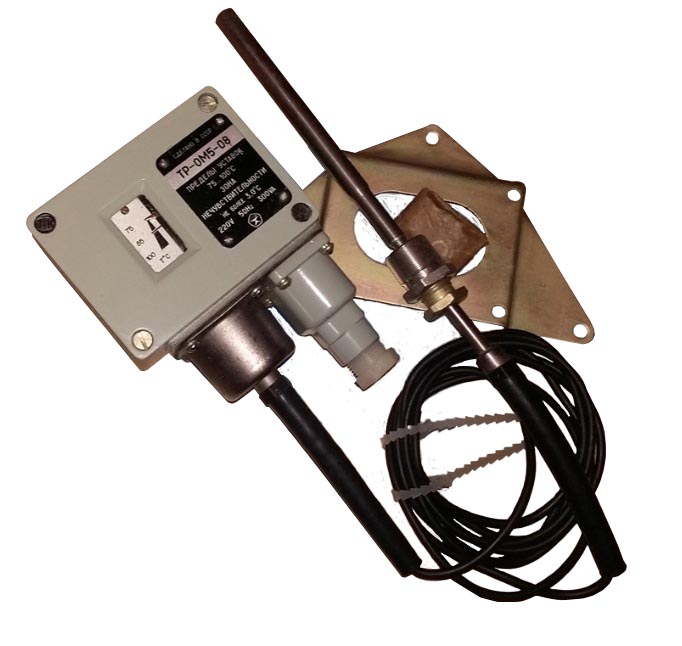

Датчик реле температури ТР-ОМ5-08

Датчик-реле температури ТР-ОМ5-08 застосування і опис:

Датчик-реле температури ТР-ОМ5-08 є комплектуючим виробом холодильних установок суден морського і річкового флоту та холодильних установок, що застосовуються на залізничному і автомобільному рухомих складах, і призначений для автоматичного двохпозиційного регулювання температури. Контрольовані середовища: хладони, повітря, вода, розсіл, масла і ін., Неагресивні до сталі, латуні і свннцово-олов'янистим припою. Датчик-реле ТР-ОМ5-08 може бути використаний і в інших пристроях в умовах, обумовлених цим описом.

Датчик-реле ТР-ОМ5-08работоспособен:

-в інтервалі температур навколишнього повітря від -40 до + 65 ° С і відносній вологості до 80%.

- при атмосферному тиску від 0,074 до 0,113 МПа при підвищеній відносній вологості (95 ± 3)% при температурі (40 ± 2) ° С

- при впливі соляного (морського) туману

- при нахилах до 45 ° від вертикалі в будь-якому напрямку

- в умовах ударних струсів з прискоренням 50 м / с

- в умовах впливу одиночних ударів з прискоренням 100 м / с

- після впливу вібрації в діапазоні частот від 5 до 63 Гц з прискоренням 15 м / с

- після впливу ударних струсів з прискоренням 70 м / с і частотою від 40 до 80 ударів в хвилину

Термосистеми датчика-реле виконання ТР-ОМ5-08 повинна мати одне з двох виконань термобалона: зі штуцером і без штуцера для контролю рідких і газоподібних середовищ.

Датчик-реле температури ТР-ОМ5-08 технічні дані:

Датчик-реле ТР-ОМ5-08 має зону нечутливості, спрямовану в бік зниження температури контрольованого середовища щодо уставки. Розкид спрацьовувань датчиків-реле ТР-ОМ5-08 не повинний перевищувати ± 0,3 ° С при постійних оточуючих умовах.

Основна похибка спрацьовування, зона нечутливості і розкид спрацьовувань забезпечуються при наступних нормальних умовах:

- температури навколишнього повітря (25 ± 10) ° С; атмосферному тиску (0,1 ± 0,004) МПа;

- відносної вологості навколишнього повітря від 30 до 80%;

- робочому положенні в просторі - вертикальному, чутливої системою вниз;

- відсутності вібраційних і ударних навантажень;

- зміна температури контрольованого середовища повинно бути плавним зі швидкістю не більше 0,1 ° С / хв за 1 ° С перед точкою спрацьовування.

Зміна основної похибки датчика-реле ТР-ОМ5-08, викликане відхиленням температури навколишнього повітря від температури, при якій налаштовувався прилад, на кожні 10 ° С зміни температури не повинно перевищувати ± 0,8 ° С. При більш високій температурі навколишнього повітря температура спрацьовування датчика-реле щодо уставки знижується, а при більш низькій - підвищується на зазначену величину. Зміна основної похибки датчика-реле ТР-ОМ5-08, викликане відхиленням атмосферного тиску навколишнього повітря від тиску, при якому налаштовувався прилад, не повинна перевищувати ± 0,25 ° С на кожні 0,0006 МПа.
